Трубки осредняющие напорные ITABAR серий IB и FT
| Номер в ГРСИ РФ: | РБ 03 07 4080 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "Intra-Automation GmbH", Германия |
|
Описание типа РБ 03 07 4080 18 [2009-09-29]
rb-03-07-4080-18_2009-09-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4080 18 [2023-11-21]
rb-03-07-4080-18_2023-11-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4080 18 [2013-08-16]
rb-03-07-4080-18_2013-08-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4080 18 [2019-04-02]
rb-03-07-4080-18_2019-04-02.pdf
|
Скачать |
Трубки осредняющие напорные ITABAR серий IB и FT (в дальнейшем - трубки) пред назначены для применения в составе систем для измерения расхода газа, пара и жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4080 18 |
| Наименование | Трубки осредняющие напорные ITABAR серий IB и FT |
| Год регистрации | 2018 |
| Номер сертификата | 12146 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2028-11-21 |
| Получатель сертификата | ООО «ЭНЕРГОПРОМИС», г. Минск, Республика Беларусь |
Производитель / Заявитель
фирма "Intra-Automation GmbH"
Адрес: Otto-Hahn-Str. 20, 41515 Grevenbroich
Контакты: +49-(0)2181-75665-0 / +49-(0)2181-64492 / www.intra-automation.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2320-2013 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 4080 18 [2009-09-29]
rb-03-07-4080-18_2009-09-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4080 18 [2023-11-21]
rb-03-07-4080-18_2023-11-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4080 18 [2013-08-16]
rb-03-07-4080-18_2013-08-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4080 18 [2019-04-02]
rb-03-07-4080-18_2019-04-02.pdf
|
Скачать |
Описание типа
Назначение
Трубки осредняющие напорные ITABAR серий IB и FT (в дальнейшем - трубки) пред назначены для применения в составе систем для измерения расхода газа, пара и жидкости.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях промышленности.
Описание
Принцип действия трубок основан на создании разности давлений, пропорциональной скорости потока измеряемой среды.
Конструктивно трубка представляет собой профильную трубку ромбовидной формы (профиль), которая по вертикальной оси разделена перегородкой на две полости, имеющие на своих усеченных гранях по четыре рабочих отверстия.
Полость с отверстиями, расположенными навстречу потоку измеряемой среды, служит для передачи суммы динамического и статического давлений, а полость с отверстиями, расположенными по ходу потока - только статического давления. Каждая полость заканчивается отдельным отводом, к которому подключается вход преобразователя дифференциального давления
Трубки выпускают двух модификаций: IB и FT.
Трубки FT оснащены подъемным механизмом «Flo-Тар», позволяющим проведение монтажа без остановки технологического процесса.
Трубки модификации IB выпускают следующих исполнений: IBR (резьбовое подключение), IBF (фланцевое подключение). Трубки исполнений IBFD и IBRD предназначены для измерения расхода пара. Трубки исполнений IBFD-HT (HTG) применяются в процессах с высокой рабочей температурой.
Трубки модификации FT выпускают следующих исполнений: FTN (для работы в процессах с низким рабочим давлением), FTM (для работы в процессах со средним рабочим давлением), FTH (для работы в процессах с высоким рабочим давлением). Трубки исполнений FTMD и FTHD предназначены для измерения расхода пара.
Трубки с профилями исполнений 21, 26, 36 и 66 отличаются от исполнений 20, 25, 35 и 65 тем, что они оснащены концевой опорой, которая предназначена для компенсации механической нагрузки, действующей на трубку.
Трубки применяются совместно с преобразователями разности давлений, внесенными в Государственный реестр средств измерений Республики Беларусь. Расчет, параметров трубки и преобразователя давления производится при помощи программ^го-обеспе-чения WINFLOW в зависимости от рабочих условий, свойств измеряемой ^ре'дь^неббхо-димого диапазона измерений расхода и размера трубопровода.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.

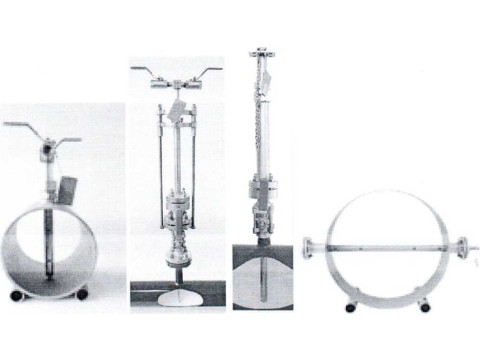

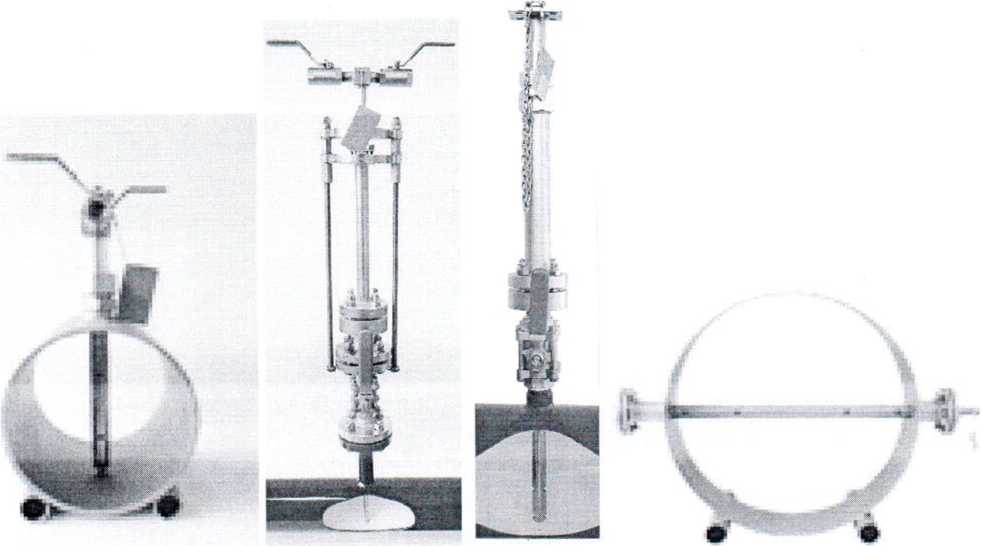

Внешний вид трубок приведен на рисунке 1
Рисунок 1. Внешний вид трубок
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трубок указаны в таблицах 1-3.
Таблица 1
|
Характеристика |
Значение | |||
|
IBF |
IBFD |
IBR |
IBRD | |
|
Диапазон номинального диаметра трубопровода, мм |
от 40 до 12000 |
от 40 до 1000 от 100 до 600 для IBFD-HT (HTG) |
от 25 до 2000 |
от 40 до 800 |
|
Максимальное давление рабочей среды, МПа |
40 |
40 40 для IBFD-HT (HTG) |
6.3 |
1.6 |
|
Максимальная температура рабочей среды, °C |
1175 |
450 650 для IBFD-HT (HTG) |
200 _ |
200 I |
Таблица 2
|
Характеристика |
Значение | |||
|
FTN |
FTM |
FTH |
FTMD/FTHD | |
|
Диапазон номинального диаметра трубопровода, мм |
от 40 до 1800 |
от 40 до 1800 |
от 40 до 1800 |
от 40 до 1200 для FTMD от 40 до 1800 для FTHD |
|
Максимальное давление рабочей среды, МПа |
0,6 |
4 |
10 |
1,6 для FTMD 4 для FTHD |
|
Максимальная температура рабочей среды, °C |
200 |
300 |
400 |
300 для FTMD 400 для FTHD |
Таблица 3
|
Характеристика |
Значение | |||||
|
Исполнение профиля | ||||||
|
15 |
20/21 |
25/26 |
35/36 |
65/66 |
100 | |
|
Пределы допускаемой относительной погрешности преобразования скорости рабочей среды в значение расхода (определение к-фактора), % |
±1 | |||||
|
Пределы допускаемого отклонения ширины фронтального участка профиля, мм |
±0,05 |
±0,05 |
±0,05 |
от -0,1 до 0 |
от -0,1 ДО 0 |
от -0,1 ДО 0 |
|
Пределы допускаемого отклонения от прямолинейности профиля, мм |
±2 для ширины профиля до 300 мм включительно; ±3 для длины профиля свыше 300 мм | |||||
|
Пределы допускаемого отклонения угловых размеров профиля, 0 |
±2 | |||||
|
Номинальный диаметр отверстий профиля, мм |
4 |
4 |
8,5 |
10 |
16 |
16 |
|
Пределы допускаемого отклонения от номинального значения диаметров отверстий профиля, мм |
±0,2 | |||||
|
Пределы допускаемого отклонения от номинального значения расстояний от торца до центра каждого отверстия профиля, мм |
±1,0 для длины профиля до 130 мм включительно; ±1,5 для длины профиля от 130 до 250 мм включительно; ±2,0 для длины профиля от 250 до 1000 мм включительно; ±2,5 для длины профиля от 250 до 1000 мм включительно; ±3,0 для длины профиля более 1500 мм; | |||||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации трубки типографским способом.
Комплектность
Комплект поставки трубок указан в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Трубка осредняющая напорная ITABAR серий IB и FT (исполнение в зависимости от заказа) |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.2320-2013 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Intra-Automation GmbH", Германия.
МРБ МП.2030-2013 "Трубки осредняющие напорные ITABAR серий IB и FT. Методика поверки".
Заключение
Трубки осредняющие напорные ITABAR серий IB и FT соответствуют требованиям документации фирмы "Intra-Automation GmbH" (Германия).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
