Датчики уровня топлива ETS
| Номер в ГРСИ РФ: | РБ 03 01 6858 18 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Датчики уровня |
| Производитель / заявитель: | ООО "Горнэлектроникс", г. Минск |
Датчики уровня топлива ETS (далее - датчики), в зависимости от модификации, предназначены для преобразования уровня топлива в пропорциональный аналоговый, частотный или цифровой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6858 18 |
| Наименование | Датчики уровня топлива ETS |
| Год регистрации | 2018 |
| Номер сертификата | 12242 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2028-12-14 |
| Получатель сертификата | ООО "Горнэлектроникс", г. Минск, Республика Беларусь |
Производитель / Заявитель
ООО "Горнэлектроникс"
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Поверка проводится по МРБ МП.2867-2019. |
Поверители
Скачать
|
Описание типа РБ 03 01 6858 18 [2023-12-14]
rb-03-01-6858-18_2023-12-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 6858 18 [2019-03-12]
rb-03-01-6858-18_2019-03-12.pdf
|
Скачать |
Описание типа
Назначение
Датчики уровня топлива ETS (далее - датчики), в зависимости от модификации, предназначены для преобразования уровня топлива в пропорциональный аналоговый, частотный или цифровой.
Область применения - технологический учет и оперативный контроль уровня топлива в топливных баках транспортных средств и стационарных топливо-хранилищах.
Возможно использование датчиков только вне сферы законодательной метрологии.
Описание
Принцип действия датчика основан на изменении электрической емкости чувствительного элемента в результате заполнения его топливом, и преобразовании значения электрической емкости в выходной сигнал, пропорциональный уровню заполнения чувствительного элемента датчика топливом.
Датчики ETS.A имеют тип выходного сигнала - аналоговый, постоянное напряжение.
Датчики ETS.F имеют тип выходного сигнала - частотный, меандр, открытый
сток.
Датчики ETS.RS232 имеют тип выходного сигнала - цифровой код, интерфейс RS-232.
Датчики ETS.RS485 имеют тип выходного сигнала - цифровой код, интерфейс RS-485.
Схема с указанием места нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

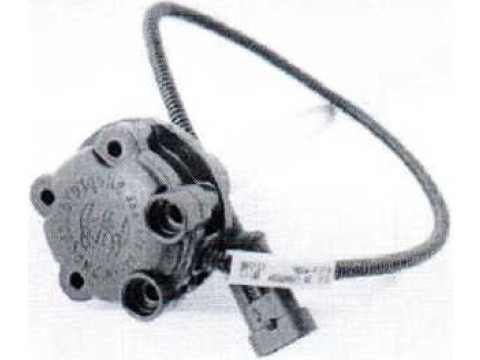

Внешний вид датчика представлен на Рисунке 1.
■ Г Лйст&в 5
Рисунок 1 - Внешний вид датчика
Влияние внутреннего программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик датчиков. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение датчика |
Наименование ПО |
Номер версии ПО |
|
ETS RS232/ETS RS485 |
Внешнее ПО: DUTConfig 4.0.0 |
12042018 |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики датчиков приведены в таблице 2.
Таблица 2 Основные технические и метрологические характеристики датчиков
|
Наименование параметра |
Значение параметра |
|
1 Диапазон измерений уровня (в зависимости от заказа), мм |
от 0 до 1492 |
|
2 Диапазон показаний температуры (для ETS.RS), °C |
от минус 40 до 60 |
|
3 Пределы допускаемой основной приведенной погрешности, от длины чувствительного элемента, % |
±1,0 |
|
4 Пределы допускаемой дополнительной приведенной погрешности в диапазоне температур окружающего воздуха при эксплуатации, от длины чувствительного элемента, %: - ETS.A -ETS.F - ETS. RS |
±1,0 ±1,0 ±1,0 |
|
5 Пределы допускаемой дополнительной приведенной погрешности при относительной влажности окружающего воздуха в диапазоне свыше 80 % до 95 % (при температуре до 35 °C), от длины чувствительного элемента, %: - ETS.A - ETS.F |
±0,5 ±0,5 |
|
6 Тип выходного сигнала: - ETS.A - ETS.F - ETS. RS |
аналоговый частотный цифровой (MODBUS, OMNICOMM) |
|
7 Номинальный диапазон выходного сигнала: - ETS.A - ETS.F - ETS.RS |
от Одо 10 В \ от 500 до 1500 Гц сф 00;% j (от уровня заполнения) |
Продолжение таблицы 1
|
Наименование параметра |
Значение параметра |
|
8 Длина рабочей части датчика (в зависимости от заказа), мм |
от 400 до 1500 |
|
9 Длина чувствительного элемента датчика (в зависимости от заказа), мм |
от 392 до 1492 |
|
10 Номинальное напряжение питания, от бортовой сети постоянного тока, В |
12, 24 |
|
11 Диапазон напряжений питания от источника постоянного тока, В |
от 10,8 до 30 |
|
12 Максимальный ток потребления, мА, не более |
50 |
|
13 Время выхода в установившийся режим после включения питания, с, не более |
20 |
|
14 Время непрерывной работы, ч, не менее |
24 |
|
15 Диапазоны нормальных значений климатических факторов внешней среды при эксплуатации: - температура - относительная влажность |
от 15 до 35 до 80 |
|
16 Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 40 до 60 |
|
17 Относительная влажность окружающего воздуха при эксплуатации, не более |
95 % при 35 °C |
|
18 Габаритные размеры без учета длины чувствительного элемента (диаметр х высота измерительной головки над поверхностью бака, включая посадочный фланец), мм, не более |
070 х 75 |
|
19 Масса, кг, не более |
2 |
|
20 Степень защиты оболочки по ГОСТ 14254-2015 (для компонентов, расположенных с наружной части бака) |
IP66 |
|
21 Диапазон диэлектрической проницаемости измеряемой жидкости |
от 1,80 до 2,25 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки датчика определяется заказом в соответствии с ТУ BY 192391621.001-2017.
Минимальная базовая комплектация датчика:
|
- датчик уровня топлива - паспорт - упаковка |
- 1 шт.; - 1 шт.; - 1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 192391621.001-2017 «Датчики уровня топлива ETS».
МРБ МП.2867-2019 «Датчики уровня топлива ETS. Методика поверки».
(государственный ре«гтр) 1
( средств измерении 1 I
\ Республики penapTi b/ Ц \Для д&ху»см‘”у //
Заключение
Датчики уровня топлива ETS соответствуют требованиям ТУ BY 192391621.001-2017, ТР ТС 018/2011 (декларация соответствия № ЕАЭС BY/112 11.01. ТР018 003 2333 до 21.08.2021).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY 112 02.1.0.0025
