Датчики уровня топлива ДУТ.А, ДУТ.Ч, ДУТ.И232, ДУТ.И485

Назначение

Датчики уровня топлива ДУТ А, ДУТ.Ч, ДУТ.1/1232, ДУТ.И485 (далее - датчики), в зависимости от модификации, предназначены для преобразования уровня топлива в пропорциональный аналоговый, частотный или цифровой сигнал в статическом режиме.

Область применения - технологический учет и оперативный контроль уровня топлива в топливных баках транспортных средств и стационарных топливохранили-щах.

Описание

Принцип действия датчика основан на изменении электрической емкости чувствительного элемента в результате заполнения его топливом, и преобразовании значения электрической емкости в выходной сигнал пропорциональный уровню заполнения чувствительного элемента датчика топливом.

Датчики ДУТ.А имеют тип выходного сигнала - аналоговый, постоянное напряжение.

Датчики ДУТ.Ч имеют тип выходного сигнала - частотный, меандр, открытый сток.

Датчики ДУТ И232 имеют тип выходного сигнала - цифровой код интерфейс RS-232.

Датчики ДУТ.И485 имеют тип выходного сигнала - цифровой код, интерфейс RS-485.

Схема с указанием места нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

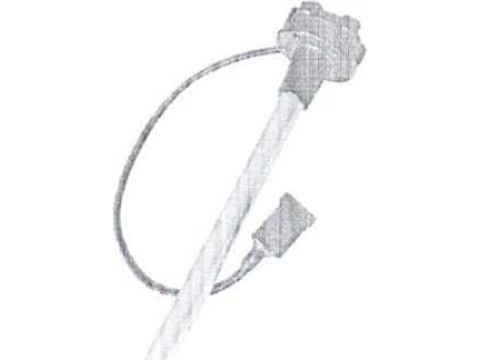

Внешний вид датчика представлен на Рисунке 1

Рисунок 1 - Внешний вид датчика

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики датчиков приведены в таблице 1.

Таблица 1 - Основные технические и метрологические характеристики датчиков

Значение

Наименование характеристики

Диапазон измерений уровня (в зависимости от заказа), мм _______

Измеряемая жидкое,о

Тип выходного сигнала______

Номинальный диапазон выходного сигнала

Пределы допускаемой основной приведенной погрешности, %___

Диапазон температур нормальных условий. С Пределы допускаемой дополнительной приведенной погрешности в диапазоне темпера , ур окружающего воздуха при эксплуатации. % Диапазон температур окружающего воздуха при эксплуатации, °C

Диапазон напряжений питания от источника постоянного тока, В

Максимальный ток потребления, мА,

_не более__

Диапазон атмосферного давления при эксплуатации. кПа

Относительная влажность окружающего воздуха при эксплуатации, не более __

Степень защиты оболочки по ГОСТ 14254: - для компонентов датчиков расположенных при эксплуатации с наружной части топливного бака

- для компонентов датчиков расположенных при эксплуатации с внутренней части

I эпливногобака_______________

Время непрерывной работы, ч. не менее Габаритнью размеры, мм. не более

Масса, кг, не более

ДУТ.А     ДУТ.Ч |ДУТ.И232 ДУТ.И485

от 0 до 290 (от 0 до 1490) дизельное топливо частотный цифровой от 500 от 0 до 100 % (от до 1500 Гц уровня заполнения) ±1,0 от 15 до 35

±3,0           ;         ±1,0

от минус 40 до 85

от 10,8 до 30,0

50

от 57 до 106,7

95 % при 40 °C

аналоговый от 0 до 10 В

IP66

ЗНАК УТВЕРЖДЕНИЯ ТИНА

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки датчика определяется заказом в соответствии с ТУ BY 100363945.015-2017.

Минимальная базовая комплектация датчика:

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100363945.015-2017 «Датчики уровня топлива ДУТА ДУТ Ч ДУТ.И232, ДУТ.И485».

МРБ МП.2715-2017 «Датчики уровня топлива ДУТ.А, ДУТ.Ч, ДУ1.И232, ДУТ.И485. Методика поверки».

Заключение

Датчики уровня топлива ДУТ.А, ДУТ.Ч, ДУТ.И232, ДУТ.И485 соответствуют требованиям ТУ BY 100363945.015-2017, ТР ТС 018/2011 (декларация соответствия ЕАЭС № BY/112 11.01. ТР018 003 22256 до 06.06.2022).

Межповерочный интервал - не более 24 месяцев.

Научно-исследовательский центр БелГИМ

г. Минск. Старовиленский тракт, 93 тел. 378-98-13

Аттестат аккредитации № BY 112 1 0025
