Датчики уровня топлива EUROSENS Dominator
| Номер в ГРСИ РФ: | РБ 03 01 7853 21 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Датчики уровня |
| Производитель / заявитель: | ЗАО «Мехатроника», г. Вилейка, Минская обл. |
|
Описание типа РБ 03 01 7853 21 [2021-03-24]
rb-03-01-7853-21_2021-03-24.pdf
|
Скачать |
Датчики уровня топлива EUROSENS Dominator (далее - датчики) предназначены для измерения уровня дизельного топлива по СТБ 1658.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7853 21 |
| Наименование | Датчики уровня топлива EUROSENS Dominator |
| Год регистрации | 2021 |
| Номер сертификата | 13950 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2026-01-28 |
| Получатель сертификата | ЗАО "Мехатроника", г. Вилейка Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Мехатроника"
Адрес: ул. 17 Сентября, д.30, а/я 20,222417, Минская обл., г. Вилейка
Контакты: т/ф:+375 (1771) 241-90; тел.: 713-00 // office@mechatronics.by
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Допущены к применению на территории Республики Беларусь только ВНЕ сферы законодательной метрологии. Поверку проводить по МРБ МП 3067-2021. |
Поверители
Скачать
|
Описание типа РБ 03 01 7853 21 [2021-03-24]
rb-03-01-7853-21_2021-03-24.pdf
|
Скачать |
Описание типа
Назначение
Датчики уровня топлива EUROSENS Dominator (далее - датчики) предназначены для измерения уровня дизельного топлива по СТБ 1658.
Область применения - технологический учет в топливных баках транспортных средств, дизель-генераторов, других потребителей топлива и стационарных топливохранилищах.
Описание
Принцип действия датчиков основан на изменении электрической емкости чувствительного элемента в результате заполнения его топливом и преобразовании значения электрической емкости в выходной сигнал, пропорциональный уровню заполнения чувствительного элемента датчика топливом.
Чувствительным элементом датчика являются измерительные электроды-наружная трубка и внутренний стержень, образующие электрический конденсатор, ёмкость которого изменяется при изменении уровня погружения конструкции в измеряемую среду. Конденсатор включен в задающую цепь измерительного генератора, изменение уровня погружения электродов приводит к изменению емкости конденсатора и соответствующему изменению периода колебаний измерительного генератора.
Схема содержит встроенный модуль питания - стабилизатор питания, микроконтроллер для измерения периода сигнала, выдаваемого измерительным генератором, встроенную систему диагностики неисправностей, встроенную память для хранения настроек, модули внешних интерфейсов.
Датчики, в зависимости от исполнения, могут иметь аналоговый, частотный, цифровые (RS485/RS232 или CAN) выходные информационные сигналы.
В общем виде условное обозначение датчиков EUROSENS Dominator X Y, где X - условное обозначение вида выходного сигнала, принимает значения:
- AF для датчиков с аналоговым и частотным выходным сигналом;
- RS для датчиков с цифровыми выходными сигналами, интерфейсами RS-232, RS-485;
- 2 для датчиков с интерфейсами RS-232, RS-485, аналоговым и частным выходным сигналом;
- CAN для датчиков с цифровым выходным сигналом, интерфейс CAN;
- ВТ для датчиков с беспроводным интерфейсом и автономным питанием, интерфейс Bluetooth BLE;
где Y - условное обозначение дополнительного функционала, принимает значения.
пусто - нет дополнительного функционала;
Mini - сниженная габаритная высота корпуса датчика.
Тип и характеристики выходных сигналов датчиков приведены в таблице 1.
Таблица 1.Тип и характеристики выходных сигналов
|
модификации |
Характеристика выходного сигнала |
|
Dominator AF |
выходной сигнал - аналоговый или частотный; диапазон напряжения аналогового сигнала от 0,5 до 9.5 В: диапазон частот выходного сигнала от 500 до 1500 Гц; напряжение низкого уровня аналогового сигнала - 0,5 В |
|
Dominator RS |
выходной сигнал - цифровой; по спецификации интерфейса RS-232, RS-485; протокол обмена данными - «Протокол обмена данных Dominator RS» |
|
Dominator 2 |
выходной сигнал - цифровой; по спецификации интерфейса RS-232, RS-485, протокол обмена данными - «Протокол обмена данных Dominator RS»; выходной сигнал - аналоговый или частотный; диапазон напряжения аналогового сигнала от 0.5 до 9,5 В; диапазон частот выходного сигнала от 500 до 1500 Гц; напряжение низкого уровня аналогового сигнала - 0,5 В |
|
Dominator CAN |
выходной сигнал - цифровой; «Протокол обмена данных Dominator CAN» |
|
Dominator ВТ |
Выходной сигнал - цифровой, по радиоинтерфейсу Bluetooth BLE, «Протокол обмена данных Dominator ВТ» |
Внешний вид датчиков приведен на рисунках 1-4. Знак поверки наносится в паспорт на изделие.

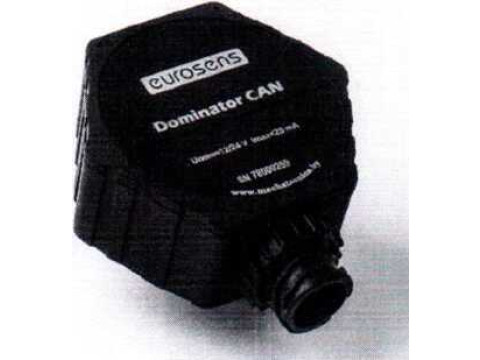

Рис. 1. Датчик EUROSENS Dominator без измерительных электродов

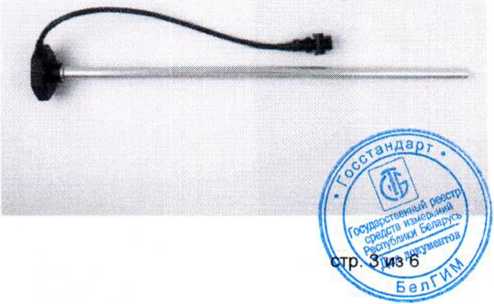

Рис. 2. Датчик EUROSENS Dominator - место крепления измерительных электродов

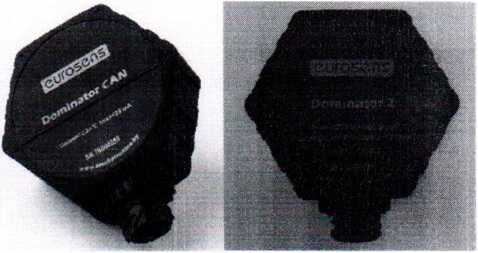

Рис. 3. Датчики Eurosens Dominator AF, Dominator RS. Dominator CAN, Dominator 2
Рис. 4. Датчик EUROSENS Dominator ВТ
Рис. 5. Датчик EUROSENS Dominator X Mini в сборе с электродами
Встроенное программное обеспечение (встроенное ПО) датчика измеряет период измерительного генератора и производит вычисление значение уровня погружения. Далее уровень погружения преобразуется в выходное значение датчика в зависимости от типа выходного интерфейса. Доступ ко всем параметрам ПО отсутствует, контрольная сумма не может быть изменена потребителем. Запись калибровочных коэффициентов осуществляется совместно с контрольной суммой в процессе производства.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2
|
Идентификационные данные встроенного ПО | |
|
Идентификационное наименование ПО |
Прошивка датчиков Eurosens Dominator |
|
Номер версии ПО |
не ниже 1.9 - для Eurosens Dominator AF, RS, 2: не ниже 1.8 - для Eurosens Dominator CAN; не ниже 1.2 - для Eurosens Dominator ВТ |
|
Идентификационные данные сервисного ПО | |
|
Идентификационное наименование ПО |
Eurosens Dominator User Configurator |
|
Номер версии ПО |
не ниже 1.15 |
|
Примечание - Допускается применение более поздних версий ПО. при условии, что метрологически значимая часть ПО микроконтроллера датчиков останется без изменений. | |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики датчиков уровня топлива EUROSENS Dominator приведены в таблице 3.
3. Технические и
|
Наименование характеристики 1 |
Значение характеристики 2 |
|
Диапазон измерений уровня, мм |
от 0 до 990,5 |
|
Диапазон температуры окружающего воздуха при эксплуатации, °C |
от минус 40 до плюс 60 |
|
Пределы допускаемой основной приведенной погрешности в нормальных условиях (25±10) °C от длины измерительного электрода (L), % |
±1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающей среды от нормальных условий, % |
± 1,0 (для всех модификаций, кроме EUROSENS Dominator ВТ); ± 1,5 (для EUROSENS Dominator ВТ) |
|
Длина измерительного электрода, мм |
От 350 до 1000 (в зависимост^аьэа-каза) |
П 4 иЛ'в.лс*'* и. Ч
Продолжение таблицы 3
|
1 |
2 |
|
*Номинальное напряжение питания, В |
12/24 |
|
Допустимый диапазон напряжения питания от источника постоянного тока, В |
10-50 |
|
*Максимальный ток потребления (при 12 В), мА |
25 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 67 |
|
Масса (без электродов), кг, не более |
0,7 |
|
Габаритные размеры датчика (без электродов), мм, не более |
100x100x40 (для EUROSENS Dominator ВТ и EUROSENS Dominator X Mini), 100x100x60 (для остальных модификаций) |
|
Средний срок службы, лет |
8 |
Примечание - *кроме датчиков EUROSENS Dominator ВТ
Знак утверждения типа
Знак Утверждения типа наносится на корпус датчика и эксплуатационную документацию.
Комплектность
Комплект поставки датчика приведен в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Датчик уровня топлива EUROSENS Dominator с электродами |
1 |
|
Паспорт |
1 |
|
Кабель (кроме EUROSENS Dominator ВТ) |
1 |
|
Индивидуальная упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Технические условия ТУ BY 691174462.001 - 2021 «Датчики уровня топлива EUROSENS Dominator».
Методика поверки МРВ МП.3067-2021 «Датчики уровня топлива EUROSENS Dominator».
Заключение
Датчики уровня топлива EUROSENS Dominator соответствуют техническим условиям ТУ BY 691174462.001 - 2021.
Датчики соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС N RU Д-ВУ.НВ11 В. 15908/20 от 17.06.2020, срок действия по 16.06.2025)
Датчики EUROSENS Dominator ВТ соответствуют требованиям Технического регламента Республики Беларусь TP 2018/024/BY (СТБ 1788-2009 «Радиосвязь. Оборудование беспроводного широкополосного доступа. Требование к параметрам радиоспектра, электромагнитной совместимости и безопасности» (регистрационный номер декларации о соответствии BY/112 11.01. ТР024 030 01551. срок действия по 08.02.2026).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93, тел. 378-98-13
Аттестат аккредитации № BY/112 1.0025
(действителен до 30.03.2024)
