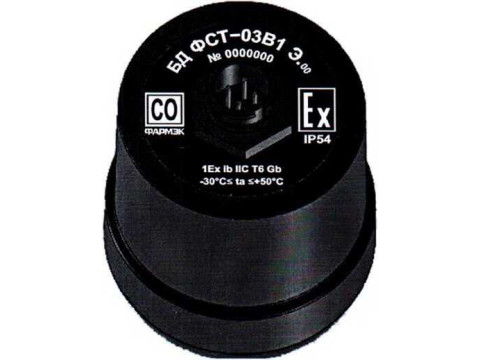

Блоки датчиков электрохимические ФСТ-03В1 Э

Назначение

Блоки датчиков электрохимические ФСТ-03В1 Э (далее - блоки датчиков), в зависимости от исполнения, предназначены для непрерывного автоматического измерения концентрации кислорода (О2), кислорода в водороде О2(Н2), оксида углерода (СО), сероводорода (H2S), аммиака (NH3), и передачи измеренного значения концентрации, сигналов превышения порогов и ошибок по интерфейсу типа А и (или) по аналоговому интерфейсу 4-20 мА.

Область применения - промышленные и гражданские объекты, где возможно образование взрывоопасных и отравляющих газовых смесей, представляющих угрозу здоровью и жизнедеятельности персонала.

Описание

Блок датчика имеет цилиндрическую форму с обозначением химической формулы определяемых компонентов: кислорода (О2), кислорода в водороде О2 (Н2), оксида углерода (СО), сероводорода (H2S) или аммиака (NH3), содержит в своем составе первичный газовый преобразователь (сенсор) на электрохимическом принципе действия.

Блок датчика обеспечивает:

- измерение концентрации контролируемого компонента;

- контроль превышения установленных порогов сигнализации;

- передачу измеренной концентрации, сигналов превышения порогов и ошибок по интерфейсу типа А;

- хранение настроек на газовую смесь и значений порогов сигнализации;

- имитацию изменения концентрации и возникновения ошибок в тест режиме.

Блок датчика выполнен из угленаполненного полиамида, в котором размещены электронные модули: плата обработки и модуль питания. Сверху блока датчика расположен разъем для подключения к устройству отображения концентрации по интерфейсу типа А, либо подключение питания блока датчика и аналогового интерфейса 4-20 мА. Снизу блока датчика расположена решетка, через которую газовая проба попадает на газочувствительный сенсор. Варианты исполнения блоков датчиков указаны в таблице 1.

Таблица 1______________________________________________________________________

__Характеристическая цифра (у). Конструктивные особенности БД._____________ - О исполнение для помещений: IP54, группа исполнения С4 по ГОСТ 12997 (УХЛ 2 по

ГОСТ 15150).

Область применения - котельные, жилые, производственные и коммунально-бытовые помещения.

- 1 исполнение для тяжелых условий эксплуатации: IP 67, группа исполнения ДЗ по ГОСТ 12997 (УХЛ 1 по ГОСТ 15150).

Область применения - помещения и наружные установки взрыво и пожароопасных химических, нефтехимических, нефтеперерабатывающих, газовых производств и других отраслей промышленности.______________________________________________________

__Характеристическая цифра (z). Интерфейсы блока датчика.________________ - 0 только базовый A-интерфейс для связи с устройством отображения концентрации (УОК) -1 дополнительно наличие интерфейса 4-20 мА.

В блоках датчиках для тяжелых условий эксплуатации газочувствительный сенсор расположен в микрокамере с подогревом.

Блоки датчиков имеют маркировку взрывозащиты IEx ib НВ Тб Gb, соответствуют ГОСТ 31610.0, ГОСТ 31610.11 и предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой.

Внешний вид блока датчика приведен на рисунке 1.

Схема пломбировки для защиты от несанкционированного доступа и место для нанесения знака поверки в виде поверительного клейма-наклейки приведена в приложении А.

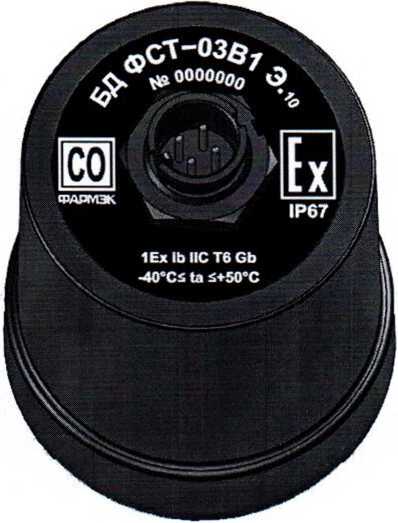

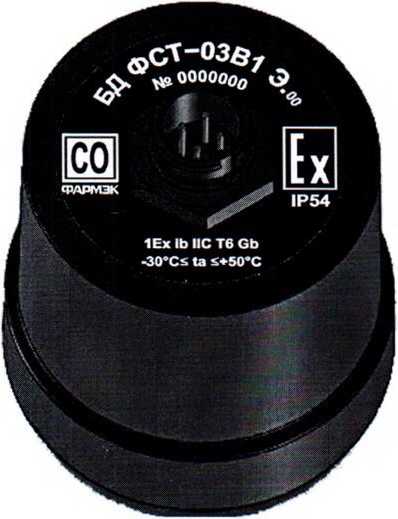

Рисунок 1 - Внешний вид

[Государственный рссспл Ж'’в юмеймя I \ нееггублики бдДаруп» / хД™ докумсй11>п/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны измерений (показаний), диапазон температур при эксплуатации, пределы допускаемой основной погрешности в диапазоне температур от 20 до 25 °C, номинальное время установления показаний блоков датчиков приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в диапазонах температур эксплуатации указаны в таблице 3.

Блоки датчиков по умолчанию имеют фиксированные установленные пороги срабатывания сигнализации. Значения установленных порогов сигнализации по умолчанию приведены в таблице 4.

Таблица 4__

Номинальная ступень квантования:

- по кислороду - 0,1 об.д.,%;

- по кислороду в водороде - 0,01 об.д.,%;

- по оксиду углерода, аммиаку - 1 мг/м3;

- по сероводороду - 0,1 мг/м3.

Время установления рабочего режима указано в таблице 5. Для БД кислород в водороде Ог (Н2) выход на режим осуществляется за время не более 40 минут, после помещения БД в среду с газом носителем водород.

Таблица 5

Блок датчика имеет исполнение со стандартным аналоговым интерфейсом 4-20 мА для подключения к промышленным контроллерам других производителей. Используется трех проводная схема с отдельной линией питания.

Режимы работы блоков датчиков и соответствующие им значения тока указаны в таблице 6.

Таблица 6

Условия эксплуатации:

- диапазон температуры окружающей среды, °C, приведен в таблице 2;

- диапазон относительной влажности окружающей среды до 95 %;

- диапазон атмосферного давления от 84 до 106,7, кПа.

Условия транспортирования:

- диапазон температур от минус 50 до плюс 50 °C;

- относительная влажность до (95±3) % при температуре плюс 25 °C.

Габаритные размеры не более 80x60x60 мм.

Масса не более 0,3 кг.

Диапазон напряжения питания от 6,5 до 13 В.

Потребляемая мощность не более 2,5 В А.

Средний срок службы 10 лет.

Знак утверждения типа

Знак утверждения типа средств измерений наносится титульный лист паспорта.

Комплектность

Варианты комплектов поставки блоков датчиков приведены в таблицах 7-10.

Таблица 7. Комплекты поставки БД исполнения для помещений (IP54)________________

Таблица 8. Аксессуары БД исполнения для помещений

Таблица 9 Комплекты поставки БД для тяжелых условий эксплуатации (IP 67)

Таблица 10 Аксессуары БД для тяжелых условий эксплуатации

\ \Для документов, Лист 6 Листое

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУВУ 100162047.040-2018 «Блоки датчиков электрохимические ФСТ-03В1 Э. Технические условия».

МРБ МП.2860-2019 «Блоки датчиков электрохимические ФСТ-03В1 Э. Методика поверки».

Заключение

Блоки датчиков электрохимические ФСТ-03В1Э соответствуют требованиям ТУ BY 100162047.040-2018, ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия №ТС BY/112 02.02. 103 00261), ТР ТС 020/2011 «Электромагнитная совместимость технических средств (декларация соответствия ЕАЭС № BY/112 11.01. ТР020 003 31155).

Межповерочный интервал - не более 12 месяцев;

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 6 месяцев.

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/ 112 02.1.0.0025.
