Анализаторы общего органического углерода и азота серии TOC
| Номер в ГРСИ РФ: | РБ 03 09 6924 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Shimadzu Corporation", Япония |
|
Описание типа РБ 03 09 6924 19 [2019-01-31]
rb-03-09-6924-19_2019-01-31.pdf
|
Скачать |
Анализаторы общего органического углерода и азота серии ТОС (в дальней - анализаторы) предназначены для измерения концентраций углерода и азота в органических и неорганических веществах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6924 19 |
| Наименование | Анализаторы общего органического углерода и азота серии TOC |
| Год регистрации | 2019 |
| Номер сертификата | 12326 |
| Дата регистрации | 2019-01-31 |
| Срок действия | 2024-01-31 |
| Получатель сертификата | фирма "Shimadzu Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Shimadzu Corporation"
Адрес: 1, Nishinokyo-Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan
Контакты: 81(3)3219-5641, 81(3)3219-5710
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка по МРБ МП.3342-2022 "Анализаторы общего органического углерода и азота серии ТОС. Методика поверки". |
Поверители
Скачать
|
Описание типа РБ 03 09 6924 19 [2019-01-31]
rb-03-09-6924-19_2019-01-31.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы общего органического углерода и азота серии ТОС (в дальней - анализаторы) предназначены для измерения концентраций углерода и азота в органических и неорганических веществах.
Область применения - пищевая, фармацевтическая, химическая, биохимическая промышленность, экологический контроль, аналитические лаборатории научно-исследовательских институтов и предприятий.
Описание
Анализаторы состоят из корпуса, внутри которого расположены: аналитический блок, блок питания и процессор. В состав аналитического блока входят устройство дозирования пробы, газовая схема с системой поглотителей и осушителей, бездисперсионный инфракрасный детектор (NDIR).
Принцип действия анализаторов при измерении концентрации углерода основан на каталитическом окислении компонентов, содержащих углерод, и последующем детектировании образовавшегося диоксида углерода с помощью бездисперсионного инфракрасного детектора.
Принцип действия анализаторов при измерении концентрации азота (TOC-L, ТОС-4200) основан на каталитическом окислении компонентов, содержащих азот, и последующем детектировании образовавшегося оксида азота с помощью хемилюминесцентного детектора.
Анализаторы выпускают следующих модификаций: TOC-V, TOC-L, ТОС-4200.
Анализаторы серии TOC-V при анализе водных растворов оснащают системой автоматической подачи образцов ASI-V, при анализе твердых образцов оснащают модулем для анализа твердых образцов SSM-500A. Для определения содержания общего азота анализаторы серии TOC-V комплектуются блоком TNM-1 с хемилюминесцентным детектором.
Программное обеспечение ТОС-4200, TOC-V Ws (встроенное), TOC-Control L, ТОС-Control V позволяет осуществлять функции настройки анализатора, сбора и математической обработки данных.
Анализаторы являются стационарными автоматизированными приборами.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Внешний вид анализаторов приведен на рисунке 1.

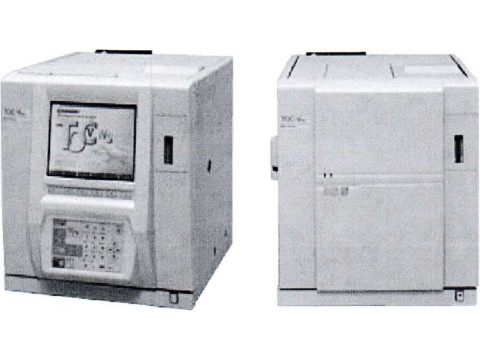

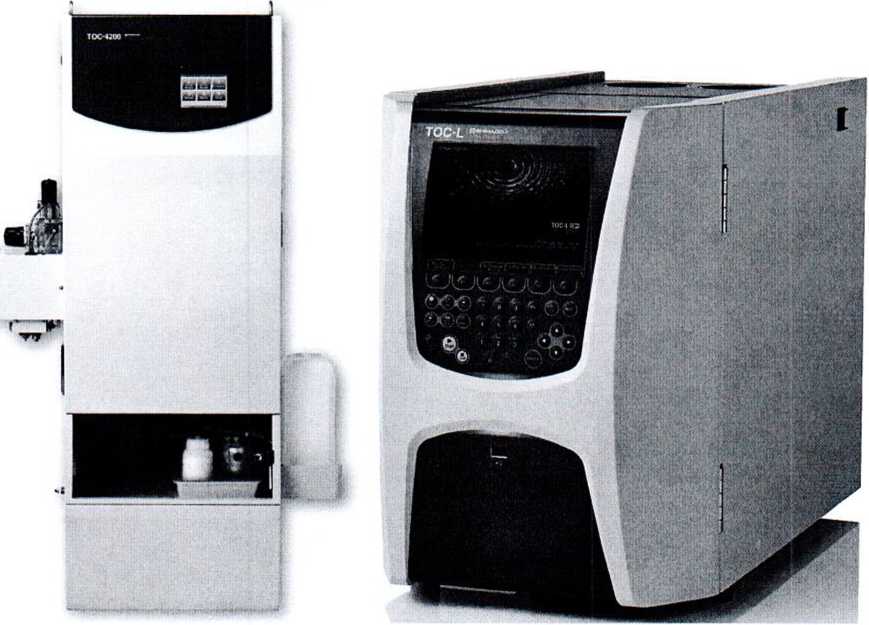

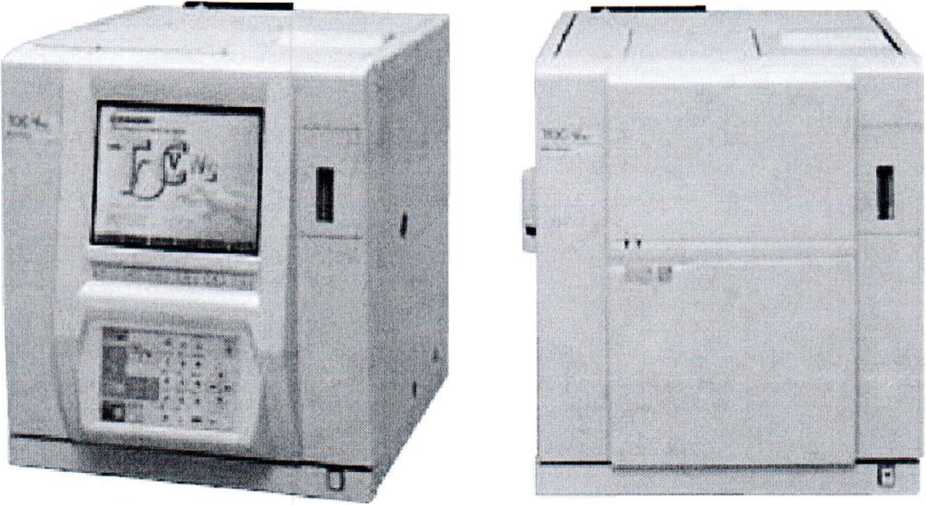

Рисунок 1. Внешний вид анализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов указаны в таблицах 1-2.
Таблица 1
|
Характеристика |
Значение | |
|
TOC-V WS | TOC-V WP |
TOC-LCPH | TOC-LCSH | TOC-L CPN | TOC-L CSN | |
|
Определяемый компонент в зависимости от исполнения |
Общий углерод (ТС) Общий неорганический углерод (IC) Общий органический углерод (ТОО) Общий нелетучий углерод (NPOC) |
Общий углерод (ТС) Общий неорганический углерод (IC) Общий нелетучий углерод (NPOC) Общий летучий углерод (РОС) Общий органический углерод (ТОС) Общий азот (TN) |
|
Диапазон измерений массовой концентрации углерода, мг/дм3 |
от 0 до 5 включ.; от 5 до 3500 (с функцией разбавления) |
ТС.ТОС, NPOC: от Одо 5 включ.; от 5 до 30000 с функцией разбавления; IC: от 0 до 5 включ.; от 5 до 35000 с функцией разбавления; TN: от 0 до 5 включ.; от 5 до 10000 с функцией разбавления; РОС: от 0 до 5 включ.; от 5 до 500 с функцией разбавления; |
ТС, TOC, NPOC, IC: от 0 до 5 включ.; от 5 до 30000 с функцией разбавления; TN: от 0 до 5 включ.; от 5 до 10000 с функцией разбавления; РОС: от 0 до 5 включ.; от 5 до 500 с функцией разбавления; |
|
Предел относительного среднего квадратического отклонения, % |
2.0 |
1.5 | |
|
Линейность г3, не менее |
0,998 |
- | |
|
Линейность R3, %, не более |
- |
2,0 | |
|
Габаритные размеры, мм, не более |
440x560x460 |
340x660x480 | |
|
Масса, кг, не более |
40 |
35 | |
|
Номинальное напряжение питания, В |
220/230/240 |
от 220 до 240 | |
|
Потребляемая мощ ность, Вт, не более |
350 |
600 | |
|
Диапазон температур при эксплуатации, °C |
от 5 до 40 | ||
Таблица 2
|
Характеристика |
Значение |
|
ТОС-4200 | |
|
Определяемый компонент |
Общий углерод (ТС) Общий нелетучий углерод (NPOC) Опция: Общий неорганический углерод (IC) Общий летучий углерод (РОС) Общий органический углерод (ТОО) Общий азот (TN) |
|
Диапазон измерений массовой концентрации углерода, мг/дм3 |
от 0 до 5 от 0 до 1000 от 0 до 20000 (с функцией разбавления) |
|
Предел приведенного среднего квадратического отклонения, % |
2,0 (в диапазоне от 0 до 5,0 мг/дм3) |
|
Предел относительного среднего квадратического отклонения, % |
2,0 (в диапазоне свыше 5,0 до 1000 мг/дм3 включ.) 5,0 (в диапазоне свыше 1000 до 20000 мг/дм3 с функцией разбавления) |
|
Линейность R3, %, не более |
2,0 |
|
Габаритные размеры, мм, не более |
550x383x1240 |
|
Масса, кг, не более |
70 |
|
Номинальное напряжение питания, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
800 |
|
Диапазон температур при эксплуатации, °C |
от 5 до 40 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации трубки типографским способом.
Комплектность
Комплект поставки анализаторов указан в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Анализатор |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.-33 У 2 -2022 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Shimadzu Corporation", Япония.
МРБ МП. 33 ^2-2^ "Анализаторы общего органического углерода и азота серии
ТОС. Методика поверки".
Заключение
Анализаторы общего органического углерода и азота серии ТОС соответствуют требованиям документации фирмы "Shimadzu Corporation", Япония ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
