Плотномеры серий D, Easy D, Densito
| Номер в ГРСИ РФ: | РБ 03 08 6927 19 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Плотномеры |
| Производитель / заявитель: | «Mettler-Toledo» США |
|
Описание типа РБ 03 08 6927 19 [2019-05-14]
rb-03-08-6927-19_2019-05-14.pdf
|
Скачать |
Плотномеры серий D, Easy D, Densito (далее - плотномеры) предназначены для измерения плотности жидких сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 6927 19 |
| Наименование | Плотномеры серий D, Easy D, Densito |
| Год регистрации | 2019 |
| Номер сертификата | 12329 |
| Дата регистрации | 2019-01-31 |
| Срок действия | 2024-01-31 |
| Получатель сертификата | фирма "Mettler-Toledo GmbH", Швейцария (СH) |
Производитель / Заявитель
фирма "Mettler-Toledo GmbH"
Адрес: представительство в СНГ: 101000, Россия, г. Москва, Стретенский б-р, 6/1, офис 10
Контакты: (095)921-92-11, 921-68-75 // (095)921-78-68, 921-68-15
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Плотномеры модификаций D4, Easy D30, Easy D40, Densito, DensitoPro метрологически обеспечены с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) или допущенных к применению в Республике Беларусь в установленном порядке. Плотномеры модификаций D5, D6 метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.2865-2019. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, проводить поверку метрологически не обеспеченных модификаций специалистами юридических лиц, входящих в государственную метрологическую службу Республики Беларусь, в аккредитованных поверочных лабораториях или на фирме-изготовителе. |
Поверители
Скачать
|
Описание типа РБ 03 08 6927 19 [2019-05-14]
rb-03-08-6927-19_2019-05-14.pdf
|
Скачать |
Описание типа
Назначение
Плотномеры серий D, Easy D, Densito (далее - плотномеры) предназначены для измерения плотности жидких сред.
Область применения - научно-исследовательские и заводские лаборатории предприятий химической, фармацевтической, пищевой и других областей деятельности.
Описание
Принцип действия плотномеров основан на определении периода колебаний U-образной измерительной трубки определенного объема, вызываемых электромагнитным генератором. Под воздействием возбуждающего магнитного поля пустая измерительная трубка колеблется с собственной частотой, а при заполнении грубки измеряемой жидкостью частота колебаний меняется в зависимости от ее массы (плотности). Период колебания трубки измеряется датчиком. Частота собственных колебаний трубки зависит от ее конструктивных особенностей, упругости, массы и определяется в процессе предварительной настройки при заполнении трубки жидкостью с известной плотностью. Настройка плотномеров производится по результатам измерений периода колебаний измерительной трубки по двум стандартным образцам. Результаты настройки сохраняются в памяти плотномеров до следующей настройки.
Для исключения влияния изменений температуры на результаты измерений плотности и приведения их к нормированным значениям исподьзуется термостатирование (для серий D, Easy D). Измерение температуры осуществляется встроенным термопреобразователем. Обработка сигналов термопреобрдзрвателей и
Описание типа средства измерений датчиков производится встроенным микропроцессором. Результаты измерений плотности и определения массовой доли веществ, а также текущей температуры выводятся на жидкокристаллический дисплей (далее - ЖК-дисплей).
С помощью встроенного программного обеспечения (далее - ПО) плотномеры позволяют рассчитывать коррекцию измеренных значений плотности по значениям вязкости (для серий D, Easy D), а также рассчитывать объемную долю этанола в воде, массовую долю сахарозы, значения плотности нефтепродуктов при температурах 15 °C, 20 °C и 60 °C, значения единиц условной цветовой шкалы нефтепродуктов и др.
В зависимости от модификации, возможно подключение к плотномерам принтера, персонального компьютера (далее - ПК), USB-карты памяти, считывателя штрих-кодов, устройств автоматической подачи образцов (автосамплеры SCI, SC30, InMotion), насосов SPR200, DryPro, SV3, а также внешних дополнительных датчиков ErgoSens (для управления), LevelSens (для контроля уровня промывочной жидкости). Плотномеры серии D имеют встроенный датчик атмосферного давления.
Плотномеры выпускают в следующих модификациях:
- серия D (модификации D4, D5, D6);
- серия Easy D (модификации Easy D30, Easy D40);
- серия Densito (модификации Densito, DensitoPro).
Плотномеры серии D являются стационарными и состоят из измерительной ячейки плотности и выносного блока управления с цветным ЖК-дисплеем и сенсорной панелью, а также имеют возможность подключения рефрактометров серии R (модификации RX4 и RX5) для измерения показателя преломления жидких сред.
Плотномеры серии Easy D являются стационарными и состоят из измерительной ячейки плотности и блока управления с цветным ЖК-дисплеем и сенсорной панелью.
Плотномеры серии Densito являются портативными и состоят из измерительной ячейки плотности, клавиш управления и монохромного ЖК-дисплея объединенных в общем корпусе.
Управление плотномерами осуществляется с помощью встроенного ПО, которое является их неотъемлемой частью.
ПО осуществляет функции сбора, обработки, передачи, представления измерительной информации. Позволяет проводить периодический, начиная от ежедневного контроль измерений, хранение и защиту данных, в том числе, с использованием сканера отпечатков пальцев (в зависимости от модификации).
Идентификационные данные ПО плотномеров приведены в таблице 1.
/у
II /государственный peocrj
пмгт 9 MQ Q
I I СПРЛГТЯ п
Таблица 1
|
Модификации плотномеров |
Идентификационное наименование ПО |
Номер версии ПО | |
|
серия D, серия Easy D |
блок управления измерительная ячейка |
1.Х.Х* и выше | |
|
серия Densito |
FW |
1.0.0 и выше | |
|
^Примечание - «X» цифра от 0 до 9. | |||
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.
Внешний вид плотномеров приведен на рисунках 1-3.

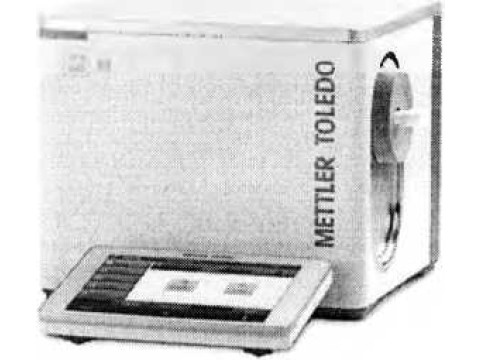

Рисунок 1 - Внешний вид плотномеров серии D
Рисунок 2 - Внешний вид плотномеров серии Easy D
Рисунок 3 - Внешний вид плотномеров серии Densito
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики плотномеров приведены в таблицах 2-6.
Таблица 2 - Метрологические характеристики плотномеров серии D
|
Наименование характеристики |
Модификация | ||
|
D4 |
D5 |
D6 | |
|
значение характеристики | |||
|
1 Диапазон измерений плотности жидкости, г/см3 |
от 0,65 до 1,70 | ||
|
2 Пределы допускаемой абсолютной погрешности плотномеров, г/см3, не более |
±0,0001 |
±0,00005 | |
|
3 Предел допускаемого среднего квадратического отклонения (СКО) результатов измерений плотности, г/см' (п = 10), не более |
0,00005 |
0,000005 |
0,000005 |
Таблица 3 - Технические характеристики плотномеров серии D
|
Наименование характеристики |
Модификация | ||
|
D4 |
D5 |
D6 | |
|
значение характеристики | |||
|
1 |
2 |
3 |
4 |
|
1 ЖК-Дисплей |
диагональ 7 дюймов, разрешение 800 х 480 пикселей, цветной, плоский, химически стойкий (с сенсорной панелью) | ||
|
2 Интерфейсы |
USB, Ethernet | ||
|
3 Диапазон показаний плотности, г/см3 |
от 0 до 3 | ||
|
4 Дискретность показаний при измерении плотности, г/см3 |
0,0001 |
0,00001 | |
|
5 Диапазон воспроизведения температуры при термостатировании, °C |
от 0 до 95 | ||
|
6 Дискретность задания температуры термостатирования, °C |
0,01 |
0,001 | |
|
7 Объем образца для анализа, мл, не менее |
1,0 | ||
|
8 Коррекция влияния вязкости |
есть | ||
|
9 Наличие компенсации холодного спая встроенной термопары |
есть | ||
|
10 Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от 5 до 40 ДО 85 от 84 до 106,7 | ||
|
11 Параметры сети питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 50 до 60 | ||
|
1 |
2 |
3 |
4 |
|
12 Потребляемая мощность. В-А, не более |
120 | ||
|
13 Габаритные размеры, Д х Ш х В, мм, не более |
267x256x226 | ||
|
14 Масса, кг, не более |
17,5 | ||
Таблица 4 - Метрологические характеристики плотномеров серии Easy D
|
Наименование характеристики |
Модификация | |
|
Easy D30 |
Easy D40 | |
|
значение характеристики | ||
|
1 Диапазон измерений плотности ЖИДКОСТИ, r/CMJ |
от 0,65 до 1,70 | |
|
2 Пределы допускаемой абсолютной погрешности плотномеров, г/см", не более |
±0,001 |
±0,0005 |
|
3 Предел допускаемого среднего квадратического отклонения (СКО) результатов измерений плотности, г/см (п = 10), не более |
0,0005 |
0,00005 |
Таблица 5 - Технические характеристики плотномеров серии Easy D
|
Наименование характеристики |
Модификация | |
|
Easy D30 |
Easy D40 | |
|
значение характеристики | ||
|
1 |
2 |
3 |
|
1 ЖК-Дисплей |
диагональ 4,3 дюйма, разрешение 480 х 272 пикселей, цветной, плоский, химически стойкий (с сенсорной панелью) | |
|
2 Интерфейсы |
USB | |
|
3 Диапазон показаний плотности, г/см3 |
от 0 до 3 | |
|
4 Дискретность показаний при измерении плотности, г/см' |
0,001 |
0,0001 |
|
5 Диапазон воспроизведения температуры при термостатировании, °C |
от 15 до 25 |
от 15 до 50 |
|
6 Дискретность задания температуры термостатирования, °C |
0,01 | |
|
7 Объем образца для анализа, мл, не менее |
2,5 | |
|
8 Коррекция влияния вязкости |
есть | |
|
9 Наличие компенсации холодного спая встроенной термопары |
есть | |
|
10 Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от 5 до 40 до 85 от 84 до 106,7 | |
|
11 Параметры сети питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 50 до 60 | |
|
12 Потребляемая мощность, В А, не более |
120 | |
I / w, \
■' Государственный
|
1 |
2 3 |
|
13 Габаритные размеры, Д х Ш х В, мм, не более |
280 х 200 х 155 |
|
14 Масса, кг, не более |
3,9 |
Таблица 6 - Технические и метрологические характеристики серии Densito
|
Наименование характеристики |
Модификация | |
|
Densito |
DensitoPro* | |
|
значения характеристик | ||
|
1 Диапазон измерений плотности жидкости, г/см3 |
от 0,65 до 1,70 | |
|
2 Диапазон показаний плотности, г/см3 |
от 0 до 3 | |
|
3 Дискретность показаний при измерении плотности, г/см’’ |
0,0001 | |
|
4 Пределы допускаемой абсолютной погрешности плотномеров при измерении плотности, г/смД не более |
±0,001 | |
|
5 Предел допускаемого среднего квадратического отклонения (СКО) результатов измерений плотности, г/см' (п = 10), не более |
0,0005 | |
|
6 Диапазон показаний температуры, °C |
от 0 до 50 | |
|
7 Дискретность показаний температуры, °C |
од | |
|
8 Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от 5 до 40 до 85 от 84 до 106,7 | |
|
9 Габаритные размеры, Д х Ш х В, мм, не более |
288 х 56 х 162 | |
|
10 Масса, кг, не более |
0,36 | |
|
11 Параметры аккумуляторной батареи: - напряжение постоянного тока, В - емкость, мА-ч |
3,7 2400 | |
|
* Примечание - Плотномеры модификации DensitoPro оснащены считывателем штрихкодов или меток RFID. | ||
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки плотномеров включает:
-плотномер 1шт.;
- водный раствор плотности для предварительной настройки 1 компл.;
- комплект монтажных частей / / ( 1 комцл.;
J Гоадрственный peecrpl
- адаптер сетевого питания 1 шт.;
- эксплуатационные документы 1 экз.;
- методика поверки 1 экз.
По отдельному заказу:
- дополнительный комплект поставки в соответствии с заказом
на поставку * шт.
* Примечание - в зависимости от заказа.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Mettler-Toledo GmbH» (Швейцарская Конфедерация).
МРБ МП. - 2019 «Плотномеры серий D, Easy D, Densito. Методика
поверки».
Технические регламенты Таможенного Союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Плотномеры серий D, Easy D, Densito соответствуют требованиям технической документации фирмы «Mettler-Toledo GmbH» (Швейцарская Конфедерация) и требованиям технических регламентов Таможенного союза ТР ТС 004/2011, ТР ТС 020/2011.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Межповерочный интервал - не более 12 месяцев.
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
