Системы измерительные информационные метеорологические дорожные серии RWS2XX (далее - системы) предназначены для измерения: метеорологической оптической дальности, атмосферного давления, скорости и направления ветра, температуры и относительной влажности окружающего воздуха, температуры почвы и дорожного покрытия, энергетической освещенности, уровня снега и воды, количества осадков, сбора и обработки информации об основных параметрах атмосферы и поверхности дорожного покрытия, поступающей от датчиков, входящих в систему, а также индикации информационных параметров (наличия или отсутствия осадков, текущей погоды, состояния поверхности дорожного покрытия, массовой концентрации твердых частиц в воздухе, объемной концентрации NO2, SO2, СО, О3 в воздухе).
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 22 6925 19 |
Наименование | Системы измерительные информационные метеорологические дорожные серии RWS2ХХ |
Год регистрации | 2019 |
Номер сертификата | 12327 |
Дата регистрации | 2019-01-31 |
Срок действия | 2024-01-31 |
Получатель сертификата | фирма "Vaisala Oyj", Финляндия (Fl) |
Производитель / Заявитель
фирма "Vaisala Oyj"
Адрес: P.O. Box 26, FIN-00421 Helsinki
Контакты: +358 9 894 91 / +358 9 8949 2227 / E-mail: aki.paananen@vaisala.com
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Метрологическое обеспечение | Системы, в состав которых входят датчики с верхним пределом измерений скорости ветра 60; 65; 75; 90 м/с, метрологически НЕ обеспечены в Республике Беларусь. Временно, до создания эталонной базы в Республие Беларусь, подтверждение метрологических характеристик систем с датчиками с верхним пределом измерений скорости ветра 60; 65; 75; 90 м/с проводить в диапазоне со значением верхнего предела измерений скорости ветра 50 м/с с дальнейшим распространением результатов на весь диапазон измерений скорости. Системы, в состав которых входят нефелометры PWD10, PWD12, PWD20, PWD22, PWD50, PWD52 метрологически НЕ обеспечены в Республике Беларусь. |
Методика поверки | Поверку проводить по МРБ МП.2870-2019. |
Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, признавать результаты первичной и периодической поверки метрологически не обеспеченных модификаций систем, проведенной специалистами юридических лиц, входящих в государственную метрологическую службу Республики Беларусь, в аккредитованных поверочных лабораториях или на фирме-изготовителе. |
Поверители
Скачать
Описание типа РБ 03 22 6925 19 [2019-04-05]
rb-03-22-6925-19_2019-04-05.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные информационные метеорологические дорожные серии RWS2XX (далее - системы) предназначены для измерения: метеорологической оптической дальности, атмосферного давления, скорости и направления ветра, температуры и относительной влажности окружающего воздуха, температуры почвы и дорожного покрытия, энергетической освещенности, уровня снега и воды, количества осадков, сбора и обработки информации об основных параметрах атмосферы и поверхности дорожного покрытия, поступающей от датчиков, входящих в систему, а также индикации информационных параметров (наличия или отсутствия осадков, текущей погоды, состояния поверхности дорожного покрытия, массовой концентрации твердых частиц в воздухе, объемной концентрации NO2, SO2, СО, О3 в воздухе).
Область применения - метеорология, мониторинг состояния дорожного покрытия и окружающей среды.
Описание
Принцип действия системы основан на измерении различных метеорологических величин с помощью первичных измерительных преобразователей (датчиков), входящих в состав системы и обработки полученной информации цифровым контроллером с возможной передачей результатов измерений по линиям связи (RS-485, GPRS, Ethernet) удаленному пользователю. Цифровой контроллер выполняет функции сбора, хранения и обработки полученной информации.
В зависимости от наличия/отсутствия и типа металлического защитного корпуса, системы могут быть изготовлены в трех исполнениях:
- система RWS220 - без металлического защитного корпуса;
- система RWS222 - с металлическим защитным корпусом BOX652pi^X
- система RWS223 - с металлическим защитным корпусом ВОХ722. \ \
В состав системы могут входить:
- металлический защитный корпус ВОХ652 или ВОХ722;
- блок управления данными DMU703;
- блок управления энергопотреблением PMU701;
- дополнительный модуль для датчиков с аналоговым интерфейсом РМА701;
- дополнительный модуль для датчиков с Ethernet-интерфейсом РМЕ701;
- дополнительный модуль для датчиков с последовательным интерфейсом PMS701;
- дополнительный модуль для солнечных панелей и внешнего источника постоянного тока РМР701;
- интерфейсная плата DRI701;
- камера фиксации Mobotix;
- антенна Mobile Mark;
- маршрутизатор сотовой связи Digi Transport WR21;
- камера AXIS PTZ (с функциями панорамирования, поворота, масштабирования);
- детектора транспорта Wavetronix SmartSensor HD
- источник инфракрасного излучения Raytec VARIO I4;
- первичные измерительные преобразователи: датчики температуры почвы DTS12G, TPS10; датчики температуры и влажности окружающего воздуха НМР155Е; датчики атмосферного давления РТВ110; датчики скорости и направления ветра WA15 (состоит из датчика скорости ветра WAA151, датчика направления ветра WAV151, кронштейна и последовательного трансмиттера WAC155), WMT701, WMT702, WMT703, WMT704; датчики метеорологической оптической дальности PWD12, PWD22; датчики температуры дорожного покрытия DRS511, датчики уровня снега/воды SR50A, датчики энергетической освещенности SP Lite2, комбинированные датчики WXT536, WXT535, WXT534, WXT533, WXT532, датчики количества осадков RG13H;
- индикаторы информационных параметров: индикаторы состояния поверхности дороги DSC211, DST111; индикатор дождя DRD11A, индикатор массовой концентрации твердых частиц в воздухе (входит в состав AQT420), датчики качества воздуха AQT410, AQT420.
Блок управления данными DMU703 управляет конфигурациями и данными наблюдения в системе и содержит программное обеспечение и алгоритмы для анализа состояния дорожного покрытия. DMU703 содержит встроенный вебсервер, который позволяет просматривать данные наблюдений и отчеты в браузере с помощью графического пользовательского интерфейса RWS200. Встроенная память DMU703 позволяет хранить данные о метеорологических наблюдений в течение одного месяца. Также данные наблюдений и отчеты могут быть переданы по каналам беспроводной связи (WIFI, GSM).
Блок управления энергопотреблением PMLI701 осуществляет электропитание датчиков и компонентов системы и работает как маршрутизатор между датчиками, компонентами системы и DMU703. К PMU701 могут быть подключены следующие типы дополнительных модулей: РМА701, РМЕ701, PMS701, РМР701.
Интерфейсная плата датчиков состояния дорожного покрытия DRI701 поддерживает два датчика DRS511 и два датчика DTS12G.
Т ! I Р\\
Государственный реестр]
В зависимости от выполняемых конкретных задач система комплектуется только теми первичными измерительными преобразователями и индикаторами информационных параметров, которые необходимы для получения наиболее оптимального объема информации.

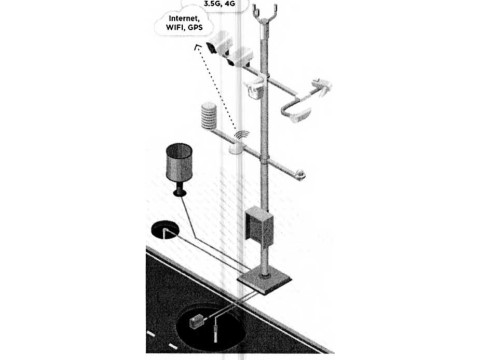

Внешний вид системы приведен на рисунке 1.
Знак поверки системы в виде клейма-наклейки наносится на блок управления данными DMU703, который находится внутри металлического защитного корпуса. Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
2.5G, 3G,

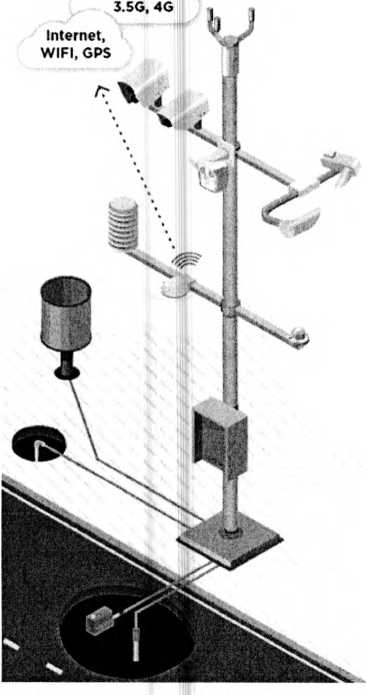

Рисунок 1 - Внешний вид системы
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик систем. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Обозначение системы |
Наименование встроенного ПО |
Номер версии ПО |
Контрольная сумма (CRC64) | |
RWS2XX |
DMU703 SW PMU701FW DRI701 FW |
3.1.2 1.2.7 1.2.9 |
3CE1D944F0FA0EAC CFC39826FC1E70C2 0DE9A8FA1C257B47 | |
Примечание - Допускается применение более метрологически значимая часть ПО останется без |
поздних версий ПО, при условии, что изменений |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики системы указаны в таблицах 2-12.
Таблица 2 - Основные характеристики системы
Наименование характеристики |
Значение |
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 40 до плюс 60 (для RG13H: от минус 20 до плюс 60; для WA15: от минус 40 до плюс 55; для SR50A: от минус 40 до плюс 50) |
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 40 до плюс 60 |
Относительная влажность окружающего воздуха при эксплуатации, % |
до 100 (при 40 °C) |
Диапазон напряжений питания от источника переменного тока, В |
от 90 до 264 |
Степень защиты оболочки корпуса (ВОХ652, ВОХ722) по ГОСТ 14254-2015 |
IP66 |
Габаритные размеры, мм, не более: - корпус ВОХ652 - корпус ВОХ722 |
581x787x270 322x887x270 |
Масса, кг, не более: - корпус ВОХ652 - корпус ВОХ722 |
25 17,5 |
Таблица 3 - Основные технические и метрологические характеристики системы при измерении температуры почвы
Наименование характеристики |
Тип датчика | |
DTS12G (в комплекте с интерфейсной платой DRI701) |
TPS10 | |
Тип датчика |
Pt 100 поГОСТ 6651 |
Цифровой (выход RS485) |
Диапазон измерений температуры, °C |
от минус 40 до плюс 60 | |
Пределы допускаемой абсолютной погрешности системы при измерении температуры, °C |
± (0,18 + 0,00125|t|) |
±0,5 |
Длина кабеля, м, не более |
30 |
1 |
Степень защиты оболочки датчика по ГОСТ 14254-2015 |
IP68 | |
Выходной интерфейс |
Ethernet | |
Габаритные размеры, мм, не более |
08x100 |
016x100 |
Примечание
t - измеренное значение температуры, °C
Таблица 4 - Основные технические и метрологические характеристики системы при измерении температуры и влажности окружающего воздуха
Наименование характеристики |
Тип датчика |
НМР155Е | |
Диапазон измерений температуры окружающего воздуха, °C |
от минус 40 до плюс 60 |
Пределы допускаемой абсолютной погрешности системы при измерении температуры окружающего воздуха, °C |
±0,40 |
Пределы допускаемой основной абсолютной погрешности системы при измерении относительной влажности окружающего воздуха (при 15 °C<t<25 °C),% |
±1,0, для 0 %^физн^90 % ±1,7, для 90%<физм<100 % |
Пределы допускаемой дополнительной абсолютной погрешности системы при измерении относительной влажности окружающего воздуха,%: - при минус 20 °Cst^40 °C - при минус 40 °C<t< минус 20 °C, при 40 °C<t<60 °C |
±0,008 физм, для 0 %<физм<90 % ±(0,008 физм-0,7), для 90%<физм<100 % ±(0,2+0,012 физм), для 0%<физм<90 % ±(0,012 физм-0,5), для 90%<физи<100 % |
Диапазон напряжений питания от источника постоянного тока, В |
от 7 до 28 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
Цифровой выходной интерфейс (по заказу) |
RS485 |
Габаритные размеры, мм, не более (без учета кабеля) |
040x279 |
Масса, г, не более (без учета соединительного кабеля) |
86 |
Примечания
t - значение температуры окружающего воздуха, °C
физм - измеренное значение относительной влажности воздуха, %
Таблица 5 - Основные технические и метрологические характеристики системы при измерении атмосферного давления
Наименование характеристики |
Тип датчика РТВ110 |
Диапазон измерений атмосферного давления, гПа |
от 500 до 1100 |
Пределы допускаемой основной абсолютной погрешности системы при измерении атмосферного давления (при 15 °Cst<25 °C), гПа |
±0,3 |
Пределы допускаемой дополнительной абсолютной погрешности системы при измерении атмосферного давления, гПа: - при 0 °C<t<15 °C, при 25 °C<t<40 °C - при минус 20 °C<t<0 °C, при 40 °C<t<45 °C - при минус 40 °С<1<минус 20 °C, при 45 °C<t<60 °C |
±0,3 ±0,7 ±1,2 |
Диапазон выходного сигнала (по заказу): - по напряжению постоянного тока, В - по частоте, Гц |
от 0 до 2,5; от 0 до 5 от 500 до 1100 |
Диапазон напряжений питания от источника постоянного тока, В |
от 10 до 30 |
Цифровой выходной интерфейс |
RS485 |
Масса, кг, не более |
0,09 |
Габаритные размеры, мм, не более |
97,3x68,4x28,1 |
Примечание -1 - значение температуры окружающего воздуха, °C
Таблица 6 - Основные технические и метрологические характеристики системы при измерении скорости и направления ветра
Наименование характеристики |
Тип датчика | ||
WA15 |
серия WMT700 | ||
WAA151 |
WAV151 | ||
Диапазон измерений скорости воздушного потока, м/с |
от 0,4 до 60 |
- |
WMT701: от 0,1 до 40 WMT702: от 0,1 до 65 WMT703: от 0,1 до 75 WMT704: от 0,1 до 90 |
Диапазон измерений направления воздушного потока, градус |
- |
от 0 до 360 |
от 0 до 360 |
Пределы допускаемой погрешности системы при измерении скорости воздушного потока |
±0,5 м/с |
- |
для скорости от 0,1 до 75 м/с: ±0,1 м/с или ±2 % от показаний (что больше);для скорости свыше 75 до 90 м/с: ±5 % от показаний |
Пределы допускаемой абсолютной погрешности системы при измерении направления воздушного потока, градус |
- |
±3,0 |
±2,0 |
Диапазон напряжений питания от источника постоянного тока, В |
от 9,5 до 15,5 |
от 9 до 36 | |
Степень защиты оболочки по ГОСТ 14254-2015 |
- |
IP66/IP67 | |
Выходной сигнал |
RS485 (с кронштейном WAC155) |
RS485, RS422, RS232, SDI-12 | |
Габаритные размеры, мм, не более |
090x240 (радиус оборота вертушки 91мм) |
090x300 (радиус оборота флюгера 172 мм) |
0285x348 |
Масса, кг, не более |
0,57 |
0,66 |
1,8 |
Таблица 7 - Основные технические и метрологические характеристики измерительных каналов системы, в состав которых входят комбинированные датчики
Наименование характеристики |
Тип датчика | |||
WXT536 |
WXT535 I WXT534 |
WXT533 |
WXT532 | |
Диапазон измерений температуры окружающего воздуха, °C |
от минус 40 до 60 |
- | ||
Пределы допускаемой абсолютной погрешности системы при измерении температуры окружающего воздуха, °C |
±0,7 |
- | ||
Диапазон измерений относительной влажности окружающего воздуха, % |
от 0 до 100 |
- | ||
Пределы допускаемой абсолютной погрешности системы при измерении относительной влажности окружающего воздуха, % |
±3,0 (для физм от 0 до 90 %) ±5,0 (для физм свыше 90 до 100 %) |
- | ||
Диапазон измерений атмосферного давления, гПа |
от 600 до 1100 |
- | ||
Пределы допускаемой абсолютной погрешности системы при измерении атмосферного давления, гПа |
±1 |
- | ||
Диапазон измерений скорости ветра, м/с |
от 0 до 60 |
- |
от 0 до 60 | |
Пределы допускаемой абсолютной (относительной) погрешности системы при измерении скорости ветра: - при скорости ветра от 0 до 10 м/с - при скорости ветра свыше 10 до 35 м/с - свыше 35 м/с |
±0,3 м/с ±3% ±10 % |
- |
±0,3 м/с ±3 % ±10 % | |
Диапазон измерений направления ветра, градус |
от 0 до 360 |
- |
от 0 до 360 | |
Пределы допускаемой абсолютной погрешности системы при измерении направления ветра, градус |
±3,0 |
- |
±3,0 | |
Диапазон напряжений питания от источника постоянного тока, В |
от 5,4 до 31,2 | |||
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 (IP66 для датчиков с установочным кожухом) | |||
Цифровой выходной интерфейс |
RS232, RS485, RS422, SDI-12 | |||
Габаритные размеры, мм, не более |
115x114x238 |
115x115x198 |
115x114x141 | |
Масса, кг, не более |
0,7 |
0,5 |
Примечание - сриэм - измеренное значение относительной влажности воздуха, %
Таблица 8 - Основные технические и метрологические характеристики системы при измерении энергетической освещенности
Наименование характеристики |
Тип датчика |
SP Lite 2 (в комплекте с интерфейсной платой DRI701) | |
Спектральный диапазон, мкм |
от 0,4 до 1,1 |
Диапазон измерений энергетической освещенности, Вт/м2 |
от 0 до 1000 |
Коэффициент преобразования, мкВм2/Вт |
от 60 до 100 (по заказу от 9,5 до 10,5) |
Пределы допускаемой абсолютной погрешности системы при измерении энергетической освещенности, Вт/м2 |
±(0,12 Еизм+20), для коэффициента преобразования от 60 до 100 ±(0,12Еизм+40), для коэффициента преобразования от 9,5 до 10,5 |
Время установления выходного сигнала, не более |
0,5 мкс |
Цифровой интерфейс |
Ethernet |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP67 |
Примечание - Еизм - измеренное значение энергетической освещенности, Вт/м2 |
Таблица 9 - Основные технические и метрологические характеристики системы при измерении высоты снежного покрова (уровня воды)
Наименование характеристики |
Тип датчика |
SR50A | |
Диапазон измерений датчика, м |
от 0,5 до 10,0 |
Пределы допускаемой погрешности системы при измерении уровня снега/воды, при условии внешней температурной компенсации (в зависимости от того, что больше): - абсолютной, мм - относительной,% |
±10 ±0,4 |
Цифровой выходной интерфейс |
RS232, RS485, SDI-12 |
Габаритные размеры, мм, не более |
076x101 |
Масса, кг, не более |
0,65 |
Таблица 10 - Основные технические и метрологические характеристики системы при измерении количества осадков
Наименование характеристики |
Тип датчика |
RG13H (в комплекте с модулем РМА701) | |
Номинальная площадь улавливающего осадки отверстия, см2 |
400 |
Минимальное количество измеряемых осадков (в зависимости от исполнения), мм |
0,2 |
Пределы допускаемой относительной погрешности системы при измерении количества осадков, %: при интенсивности осадков 25 мм/ч |
±2,0 |
Чувствительность, мм |
0,2 (0,1) |
Выходной интерфейс |
Ethernet |
Масса, кг, не более |
2,6 |
Габаритные размеры, мм, не более |
338x0248 |
Таблица 11 - Основные технические и метрологические характеристики датчиков видимости, входящих в состав системы
Наименование характеристики |
Тип датчика | |
PWD12 |
PWD22 | |
Диапазон измерения метеорологической оптической дальности (далее - МОД), м |
от 10 до 2000 |
от 10 до 20000 |
Пределы допускаемой относительной погрешности системы при измерении МОД, % - от 10 до 10000 м - свыше 10000 м - от 10 до 2000 м |
± 10 |
±10 ±15 |
Идентификация типов атмосферных: - осадков - явлений |
дождь, морось, дождь/снег, снег туман, мгла, ясно |
дождь, ледяной дождь, переохлажденная морось, морось, дождь/снег, снег, ледяная крупа туман, мгла, ясно |
Диапазон индикации интенсивности осадков, мм/ч |
от 0 до 999,99 | |
Диапазон индикации количества осадков, мм |
от 0 до 99,99 (от 0 до 999 для свежевыпавшего снега) | |
Диапазон напряжений питания от источника постоянного тока, В |
от 12 до 50 | |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 | |
Цифровой выходной интерфейс |
RS-232, RS-485 | |
Габаритные размеры, мм, не более - длина - ширина - высота |
404 695 199 | |
Масса, кг, не более |
3,0 |
Таблица 12- Основные технические и метрологические характеристики системы при измерении температуры дорожного покрытия
Наименование характеристики |
Тип датчика |
DRS 511 (в комплекте с интерфейсной платой DRI701) | |
Диапазон показаний температуры, °C |
от минус 40 до плюс 60 |
Диапазон показаний толщины слоя воды, мм |
от 0 до 7 |
Диапазон измерений температуры, °C |
от минус 25 до плюс 60 |
Пределы допускаемой абсолютной погрешности системы при измерении температуры, °C |
±1,0 |
Диапазон напряжений питания от источника постоянного тока, В |
от 8 до 32 |
Выходной интерфейс |
Ethernet |
Габаритные размеры, мм, не более |
75x84x30 (для DRS511) |
Масса, кг, не более |
3,1 (для DRS511) |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки системы определяется заказом в соответствии с технической документацией фирмы "Vaisala Oyj", Финляндия.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Vaisala Oyj", Финляндия.
МРБ МП. - Z£/$ "Системы измерительные информационные метеорологические дорожные серии RWS2XX. Методика поверки".
Заключение
Системы измерительные информационные метеорологические дорожные RWS200 соответствуют технической документации фирмы "Vaisala Oyj", требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ЕАЭС № BY/112 11.01. ТР004 003 31297, декларация действительна по 15.01.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
