Источники питания постоянного тока Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС

Назначение

Источники питания постоянного тока Б5-71/1МС, Б5-71/2МС, Б5-71/1МСУ (далее - ИП) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.

Область применения - электротехническая, радиоэлектронная, приборостроительная и другие отрасли промышленности.

Описание

Принцип действия ИП основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым широтноимпульсным регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения с минимального до максимального значения. Вспомогательный источник питания обеспечивает работу схем управления и регулирования. Применение низкочастотных фильтров, экрана Фарадея между обмотками трансформатора и вокруг чувствительных компонентов уменьшает воздействие электромагнитных помех в подводящих проводах.

ИП выполнен в пластиковом корпусе и является переносным прибором. Передняя и задняя панели крепятся к несущей части корпуса ИП.

ИП имеют одинаковую выходную мощность и отличаются диапазонами выходных напряжений и токов. ИП Б5-71/1МСУ имеет возможность дистанционного управления от ПЭВМ с установленным гуэйграммным обеспечением VoltReg2 (версия 2.0) через порт RS-232.

f№ и

|| р^Ударствеинын реестр) |1

V \ Республики Белисьj 11 \\  \ ЛЛЯ nmfVMPllTnu /  /*

Внешний вид ИП приведен на рисунке 1.

Места нанесения знака поверки указаны в приложении А.

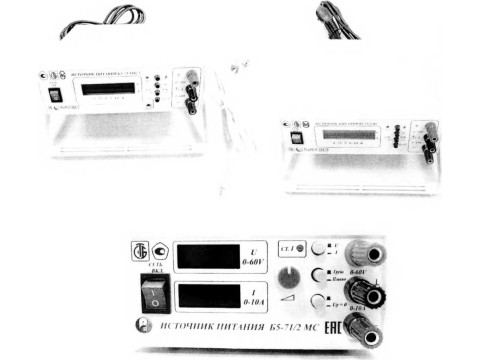

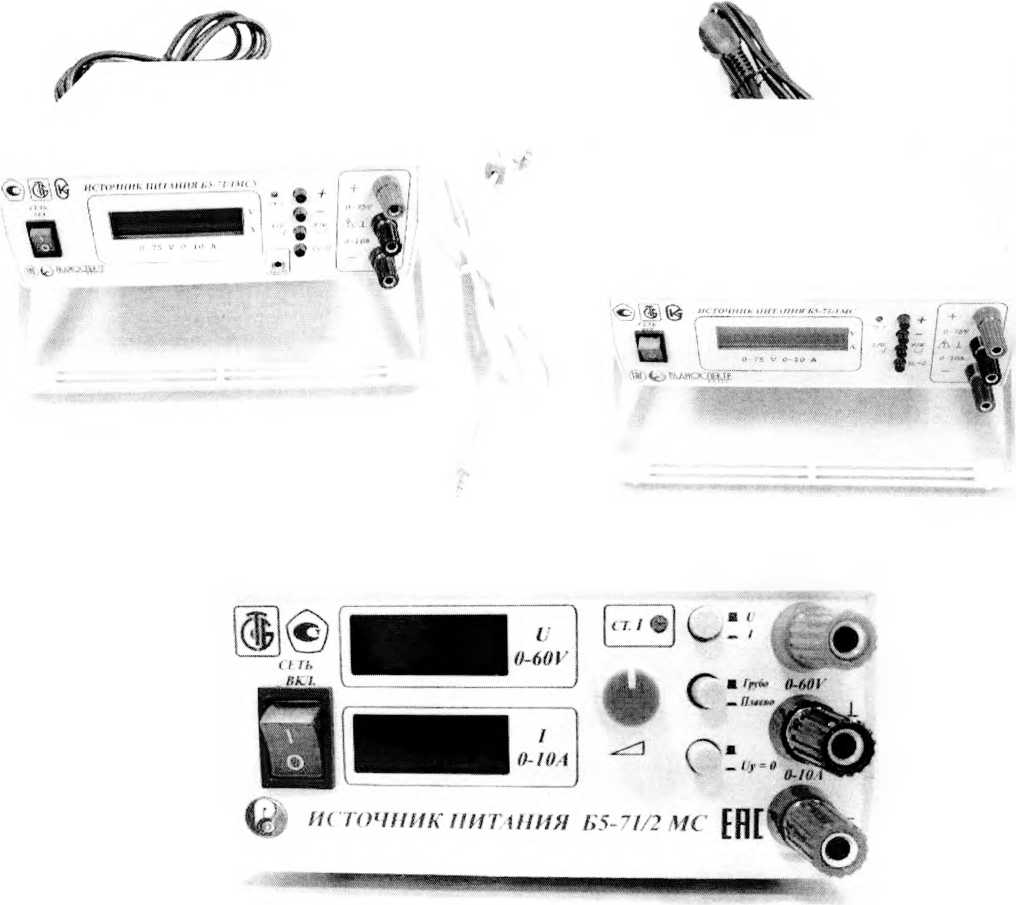

Рисунок 1 - Внешний вид источников питания постоянного тока Б5-71/1МСУ, Б5-71/1 МС, Б5-71/2 МС

Государственный реоетр средств измерений Республики Белорусь

Основные технические и метрологические характеристики

Основные технические и метрологические характеристики источников питания постоянного тока Б5-71/1 МСУ, Б5-71/1 МС, Б5-71/2 МС.

Верхний предел измерения напряжения постоянного тока встроенным

Диапазон воспроизведения силы тока (режим стабилизации по току), А

- ограничение напряжения постоянного тока в

диапазоне от 0,00 до 60,00 В (для Б5-71/2МС)

- ограничение напряжения постоянного тока в                 от 0,1 до 4,0

диапазоне от 0,00 до 75,00 В (для Б5-71/1МСУ, Б5-

71/1МС)                                                       от 0,1 до 5,0

- ограничение напряжения постоянного тока в

диапазоне от 0,00 до 30,00 В                                  от 0,1 до 10,0

Пределы допускаемой абсолютной погрешности при измерении выходного напряжения постоянного тока встроенным вольтметром, В:

значение напряжения постоянного тока встроенным вольтметром, В

Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения постоянного тока для Б5-71/1МСУ, Б5-71/1МС, В:

±(0,002 UVCT + 0,15), где UyCT -установленное значение напряжения постоянного тока, В посударствемнкй рнгчн ;|

*1 \ средств измерений / J

Пределы допускаемой абсолютной погрешности при измерении силы тока встроенным амперметром, А

-для Б5-71/1 МСУ, Б5-71/1МС                             ±(0,02 1макс + 0,05)

-для Б5-71/2МС                                            ±(0,01 1макс + 0,05)

Пределы допускаемой абсолютной погрешности

установки уровня выходного тока для Б5-71/1МСУ, Б5-71/1МС, А                                                ±(0,02 1макс + 0,05)

Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения, В, не более

±(0,001 UMaKC + 0,003)

Нестабильность выходного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А, не более ±(0,02 1макс + 0,05)

Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В, не более                                                     ±(0,001 11макс + 0,02)

Нестабильность выходного тока при изменении напряжения нагрузки в режиме стабилизации тока, А, не более                                                     ±(0,02 1макс + 0,05)

Нестабильность выходного напряжения от времени за 8 ч непрерывной работы и за любые 10 мин., из этих 8 ч., мВ, не более                                                  ±70

Нестабильность выходного тока от времени за 8 ч непрерывной работы и за любые 10 мин., из этих 8 ч., А, не более

±(0,02 1макс + 0,05), где I макс - верхний предел измерения силы тока встроенным амперметром, А;

имакс - верхний предел измерения напряжения постоянного тока встроенным вольтметром, В.

Пульсации выходного напряжения в режиме стабилизации напряжения не более 1,0 мВ эффективного значения или 25 мВ амплитудного значения.

Пульсации выходного тока в режиме стабилизации тока не более 10 мА эффективного значения.

Мощность, потребляемая от сети питания переменного

тока 230 В при номинальном напряжении, В А, не более

Масса, кг, не более

-для Б5-71/1МСУ, Б5-71/1МС

-для Б5-71/2МС

Габаритные размеры, мм, не более

-для Б5-71/1МСУ, Б5-71/1МС                              250x285 x 70

- для Б5-71/2МС                                             140 х 220 х 70

Рабочие условия эксплуатации (группа 2 по ГОСТ 22261):

-температура окружающего воздуха;         от плюс 10 °C до плюс 35 °C,

-относительная влажность                 до 80 % при температуре 20 °C

Знак утверждения типа

Знак утверждения типа наносят методом трафаретной печати на переднюю панель ИП (приложение А) и на эксплуатационную документацию методом типографской печати.

Комплектность

В комплект поставки входит: Таблица 1

1   , Г.-|ПСТТ1ЕУИ»^п„., ,

ц \ Республики Белъцугь f

\ П ЛЯ nnitVMflMWik /

Продолжение таблицы 1

Примечание:

*1 Методика поверки МП входит в состав руководства по эксплуатации (ЦГИУ571001.001 РЭ и ЦГИУ571001.002РЭ).

** 2 Комплектность выбирается по требованию заказчика.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 190949966.001-2014

ГОСТ IEC 61010-1-2014

ГОСТ 22261-94

МРБ МП. 1802-2008

ТР ТС 004/2011

ТР ТС 020/2011

"Источники питания постоянного тока Б5-71/1МС, Б5-71/2МС, Б5-71/1МСУ. Технические условия"; "Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1. Общие требования";

"Средства измерений электрических и магнитных величин. Общие технические условия";

"Источники питания Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС. Методика поверки";

"О безопасности низковольтного оборудования";

"Электромагнитная совместимость технических средств".

Заключение

Источники питания постоянного тока Б5-71/1МС, Б5-71/2МС, Б5-71/1МСУ соответствуют требованиям ТУ BY 190949966.001-2014, ГОСТ 22261-94, ГОСТ IEC 61010-1-2014.                                   ^7^.

Источники питания постоянного тока Б5-71/1МС, Б5-71/2М^/ БЬ $171 МСУ соответствуют требованиям технических регламентов Тамоткенно^ ссйза V                            II

TP ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ЕАЭС № ВY/112 11.01 .ТР004 003 31383 от 18.01.2019).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 12 месяцев.
