Источники питания постоянного тока Б5-71/1 МСУ, Б5-71/1 МС

Назначение

Источники питания постоянного тока Б5-71/1МСУ, Б5-71/1МС (в дальнейшем - ИП) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.

Область применения - электротехническая, радиоэлектронная, приборостроительная и другие отрасли промышленности.

Описание

Принцип действия ИП основан на преобразовании сети переменного тока в напряжение постоянного тока, которое далее понижается с помощью высокочастотного полумостового преобразователя. Точный регулятор, выполненный в виде кнопок управления, преобразует пониженное напряжение в выходное напряжение (ток) с заданными параметрами. Вспомогательный источник питания обеспечивает работу схем управления и регулирования. Применение низкочастотных фильтров, экрана Фарадея между обмотками трансформатора и вокруг чувствительных компонентов уменьшает воздействие электромагнитных помех в подводящих проводах.

ИП выполнен в пластиковом корпусе и является переносным прибором. Передняя и задняя панели, а также ручка переноски крепятся к несущей части корпуса ИП.

ИП выпускается в двух модификациях: Б5-71/1МСУ и Б5-71/1МС.

Б5-71/1МСУ отличается от Б5-71/1МС наличием порта RS-232.

Внешний вид ИП приведен на рисунках 1 и 2.

Места нанесения поверительного клейма-наклейки, оттиска поверительного клейма указаны в приложении А.

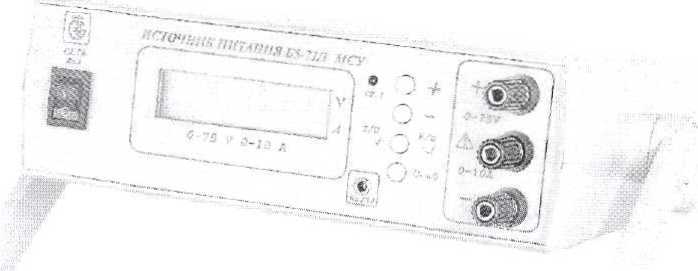

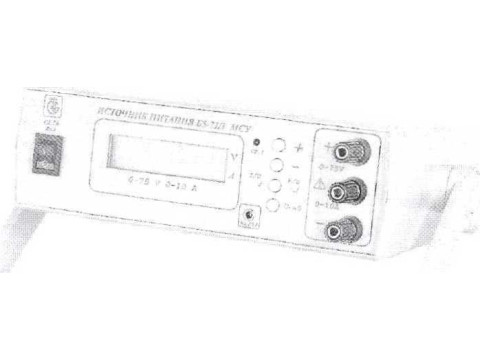

Рисунок I Внешний вид источника питания постоянного тока Б5-71/1МСУ.

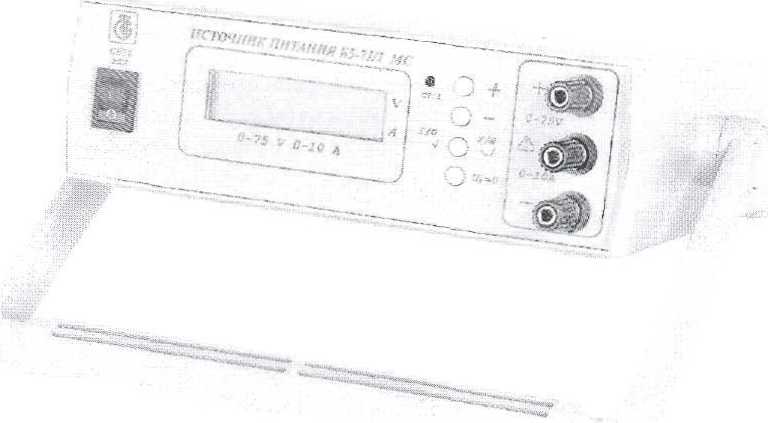

Рисунок 2 Внешний вид источника питания постоянного тока Б5-71/1МС.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения выходного напряжения, В

Диапазон установки уровня выходного напряжения. В

Диапазон измерения выходного тока, А

от 0,0 до 75.0

от 0,01 до 75,00

от 0,0 до 10

стр.

дапазон установки уровня выходного тока, А

- при установке выходного напряжения от 0,01 до 75,00 В

- при установке выходного напряжения от 0,01 до 30,00 В

Погрешность установки уровня выходного напряжения. В, не более

от 0,10 до 4,00 отОДОдо 10,00

±(0,002 UyCT + 0,15), где иуст - установленное значение выходного напряжения, В

Погрешность установки уровня выходного тока, А, не более

±(0,02 1макс + 0,05), где 1МЯВД - наибольшее значение выходного тока. А

Абсолютная погрешность измерения выходного напряжения. В, нс более

Абсолютная погрешность измерения выходного тока. А, не более

±(0,002      + 0,30),

где U - измеренное значение выходного напряжения, В

±(0,02 1мате + 0,05), где 1маКс - наибольшее значение выходного тока, А

Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения. В, не более

Нестабильность выходного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А. не более

Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения. В, не более

Нестабильность выходного тока при изменении напряжения нагрузки в режиме стабилизации тока, А, нс более

Нестабильность выходного напряжения от времени (в течение 8 ч), мВ, не более

Нестабильность выходного тока от времени (в течение 8 ч), А, не более

±(0.001 им;1КС+0.003)

±(0.02 1макс + 0,05)

±(0,001 UMKC + 0,02)

±(0.02 1макс + 0,05)

±70

±(0,02 1мякс±0,05)

Максимальное, отклонение выходного напряжения при

изменении нагрузки от 0,9 максимального значения до 0 и от 0

до 0,9 максимального значения в режиме стабилизации

напряжения, В, не более                                                  0,1

Пульсации выходного напряжения в режиме стабилизации напряжения не более 1 мВ аффективного значения или 25 мВ амплитудного значения.

11ульсапии выходного тока в режиме стабилизации тока не более 10 мА эффектив значения.

\\ УД-'W Дуу-г, стр S3 д з .6

Мощность, потребляемая от сети питания переменного тока

230 В при номинальном напряжении. В Л, не более                       400

Масса, кг, не более                                                          2,5

Габаритные размеры, мм, не более

250x 285 x 70

Знак утверждения типа

Знак утверждения типа наносят методом трафаретной печати на переднюю панель ИП (приложение Л). На руководстве по эксплуатации знак утверждения типа наносится на титульном листе методом типографской печати.

Комплектность

Комплектность ИП представлена в таблице 3.

Таблица 3

Примечание:

1 Комплектность выбирается по требованию заказчика.

‘Методика поверки МРБ МП. 1802-2008 входит в сое гав руководства по эксплуатации (ЦГИУ571001.001 РЭ).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 190949966.001-2008 «Источники питания постоянного тока Б5-71/1МСУ, Б5-71/1МС»;

ГОСТ 12.2.091-2002 « Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

МРБ МП. 1802-2008 «Источники питания Б5-71/1МСУ, Б5-71/1МС.

Заключение

Источники питания постоянного тока Б5-71/1МСУ, Б5-71/1МС соответствуют требованиям ТУ BY 190949966.001-2008, ГОСТ 22261-94, ГОСТ 12.2.091-2002.

Межповерочный интервал не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный ценгр БелГИМ

г. Минск, Старовиленский тракт,93 тел. 334-98-13

Аттестат аккредитации № BY 112.02.1.0.0025.
