Источники питания Б5-71/1м, Б5-71/2м, Б5-71/4м

Назначение

1.1 Источники питания Б5-71/1 м, Б5-71/2 м, Б5-71/4 м (в дальнейшем - ИП), предназначены для воспроизведения напряжений постоянного тока, нормированных по стабильности и пульсациям, и измерения выходного напряжения и выходного тока. Могут применяться при поверке средств измерений, ремонте и эксплуатации широкого спектра радиотехнических устройств.

1.2 Вид климатического исполнения ИП - УХЛ; категория размещения 4.2 по ГОСТ 15150-69.

1.3 По устойчивости к механическим воздействиям ИП относятся к группе 2 по ГОСТ 22261-94.

1.4 ИП не предназначены для установки и эксплуатации в пожароопасных и взрывоопасных зонах по ПУЭ.

Описание

2.1 Источники питания импульсного типа, работающие на повышенной частоте преобразования с двухконтурной системой регулирования напряжения (тока), с системой термозащиты и защиты от пониженного напряжения сети питания.

3 Основные технические характеристики

3.1 Питание ИП осуществляутся от сети переменного тока напряжением (220+22) В частотой 50 Гц

3.2 Мощность, потребляемая ИП, должна быть не более 400 В А.

3.3 Габаритные размеры ИП должны быть не более 250x285x70 мм.

3.4 Масса ИП должна быть не более 2,5 кг.

3.5 Время установления рабочего режима ИП должно быть не более 30 минут.

3.6 Срок службы должен быть не менее 10 лет.

3.7 ИП выдают плавно регулируемые стабилизированные, постоянные напряжение и ток. Пределы регулирования выходного напряжения и выходного тока в зависимости от модификации ИП приведены в таблице 1.

Таблица I.

щ реес и .•'.г-’ИЙ I

■: друСЬ /

3.8 Абсолютная погрешность измерения выходного напряжения ИП должна быть не более: 1(0,008 Uycri 0,1) В,

где UycT - устанавливаемое значение выходного напряжения, В.

Абсолютная погрешность измерения выходного тока ИП должна быть не более: +(0,02 1макс + 0,05) А.

3.9 Нестабильность выходного напряжения ИП от изменения входного напряжения на + 22 В от номинального значения в режиме стабилизации напряжения должна быть не более; + (0,001 Имакс + 0,003) В.

3.10 Нестабильность выходного тока ИП от изменения входного напряжения на +22 В от номинального значения в режиме стабилизации тока должна быть не более: +(0,02 1макс + 0,05) Л.

3.11 Нестабильность выходного напряжения ИП при изменении тока нагрузки в режиме стабилизации напряжения должна быть не более: + (0,001 Пмакс+ 0,02) В.

3.12 Нестабильность выходного тока ИП при изменении напряжения на нагрузке в режиме стабилизации тока должна быть не более : +(0,02 1макс+ 0,05) А.

3.13 Пульсации выходного напряжения ИП в режиме стабилизации напряжения должны быть не более 1 мВ эффективного значения и 25 мВ амплитудного значения.

3.14 Пульсации выходного тока ИП в режиме стабилизации тока должны быть не более 10 мА эффективного значения.

3.15 Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за 8 ч, и за любые 10 мин., из этих 8 ч, исключая время установления рабочего режима, должна быть не более + 70 мВ.

3.16 Нестабильность выходного тока от времени (дрейф выходного тока) за 8 ч, непрерывной работы и за любые 10 мин., из этих 8 ч, исключая время установления рабочего режима должна быть не более: + (0,02 1макс + 0,05) А.

3.17 Время непрерывной работы ИП должно быть не более 8 часов.

3.18 Средняя наработка на отказ То должна быть не менее 3200 часов.

3.19 Среднее время восстановления Тв должно быть не более 4 часов.

4 Знак государственного реестра

4.1 Знак государственного реестра наносится на лицевую панель источника питания фотохимическим способом и на титульный лист руководства по эксплуатации печатным способом.

Комплектность

5.1 В комплект поставки ИП должны входить изделия и документация, перечисленные в таблице 2. Таблица 2.

11римечание - Методика поверки ИП входит в состав руководства по эксплуатации (БКСИ. 571001,001 РЭ).

Поверка

6.1 Поверка параметров прибора осуществляется согласно требованиям утвержденной методики поверки :

«Источники питания Б5-71/1 м, Б5-71/2 м, Б5-71/4 м. Методика поверки МИ Ml 1984-2001».

6.2 Периодичность поверки 1 раз в 12 месяцев.

6.3 Основное оборудование, необходимое для поверки :

- мегаомметр М4100/3;

- вольтметр универсальный цифровой В7-46/1;

- катушки сопротивлений безреактивные Р310;

- милливольтметр B3-38;                              .

- осциллограф универсальный С1-114.

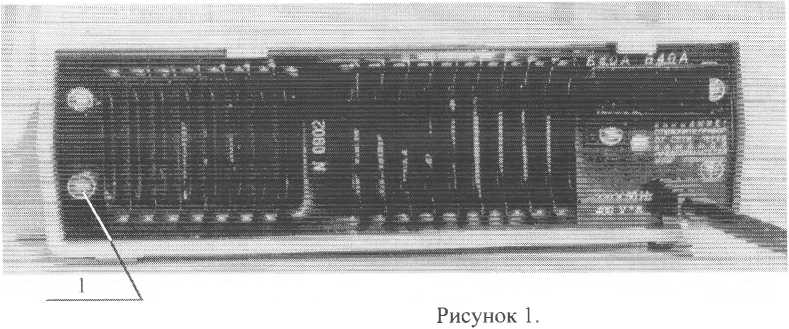

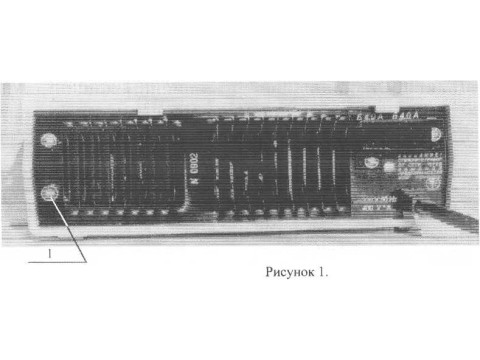

6.4 Оттиск клейма поверителя наносится на мастику в углублении крепежного крышке ИП, место нанесения оттиска изображено на рисунке 1.

Нормативные документы

7.1 Перечень нормативных документов приведён в таблице 3. Таблица 3.

1- место нанесения клейма поверителя.

Заключение

8.1 Источники питания Б5-71/1 м, Б5-71/2м, 100694318.001-2001, ГОСТ 22261-94, ГОСТ 26104-89.
