Источники питания постоянного тока Б5-84, Б5-84/1

Назначение

Источники питания постоянного тока Б5-84, Б5-84/1 (в дальнейшем - источники питания) предназначены для воспроизведения напряжения постоянного тока или силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.

Источники питания могут быть применены при наладке, контроле, ремонте приборов и систем различного назначения.

Описание

Источники питания постоянного тока Б5-84 и Б5-84/1 представляют собой компенсационный стабилизатор с последовательно включенным регулирующим элементом и усилителями обратной связи по напряжению и по току.

Источники питания могут работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока, который устанавливается автоматически в зависимости от нагрузки.

Для измерения выходного напряжения и тока в источниках питания применен встроенный вольтметр и амперметр.

Источники питания постоянного тока Б5-84 и Б5-84/1 выполнены по единой схеме, отличающейся типами комплектующих элементов.

Внешний вид источников питания представлен на рисунке 1.

Схема пломбирования источников питания от несанкционированного доступа с указанием места для нанесения оттиска поверительного клейма и клемма-наклейки приведена в приложении к описанию типа (приложение А).

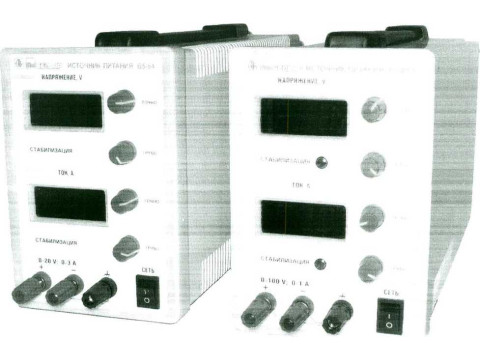

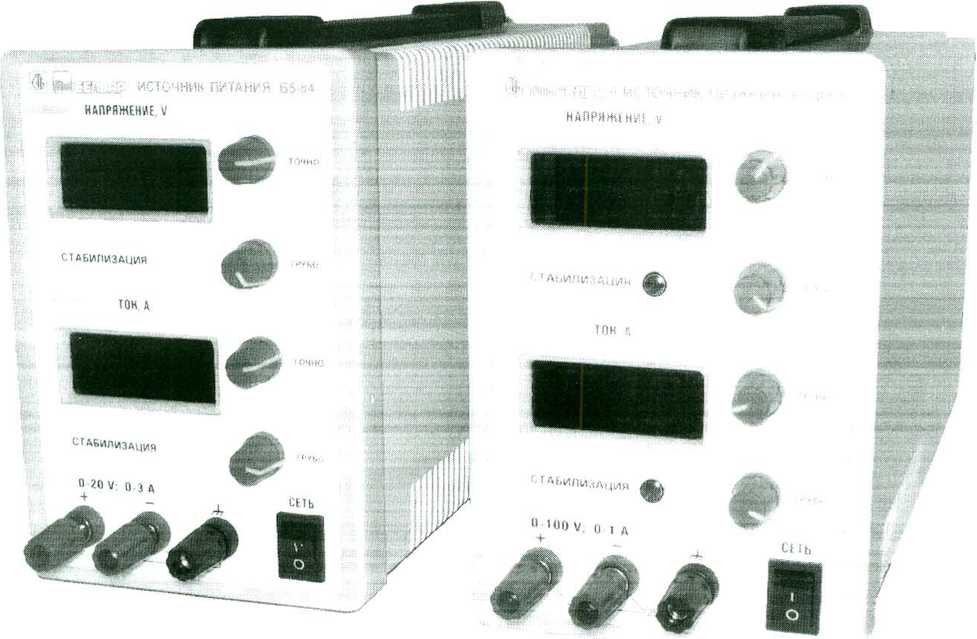

Рисунок 1 - Внешний вид источников питания постоянного тока Б5-84 и Б5-84/1

Основные технические и метрологические характеристики

Диапазон измерения и пределы абсолютной погрешности измерения выходного напряжения и выходного тока приведены в таблице 1.

Таблица 1

Нестабильность выходного напряжения и выходного тока при изменении температуры окружающего воздуха на каждые 10 °C от (20±5) °C в диапазоне рабочих условий применения приведена в таблице 2.

Нестабильность выходного напряжения и выходного тока от времени за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч, исключая время устс режима, приведена в таблице 2.

Таблица 2

Нестабильность выходного напряжения при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации напряжения не более ±0.02 % от Umax (где Umax - максимальное значение выходного напряжения).

Нестабильность выходного тока при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации тока не более ±0.05 % от Imax (где 1тах - максимальное значение выходного тока).

Нестабильность выходного напряжения источников питания при изменении тока нагрузки в режиме стабилизации напряжения не более ±0,03 % от Umax.

Нестабильность выходного тока при изменении напряжения на нагрузке в режиме стабилизации тока не более ±0,2 % от Imax.

Питание источника питания осуществляется от сети переменного тока напряжением (230±23) В частотой (50±0.5) Гц.

115 х 185 x 360.

Потребляемая мощность от сети переменного тока, ВА, не более:

Габариты, мм, не более

Масса, кг, не более:

-для источников питания Б5-84                             4,0

- для источников питания Б5-84/1                            5,5

Источники питания по устойчивости и прочности при климатических воздействиях удовлетворяют требованиям, установленным для приборов группы 2 ГОСТ 22261-94.

Рабочие условия применения:

- температура окружающего воздуха. °C от 5 до 40;

- относительная влажность воздуха, % до 80 при температуре 25 °C;

- атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7 (от 630 до 800).

Условия транспортирования:

- температура окружающего воздуха, °C от минус 50 до плюс 50;

- относительная влажность воздуха, % до 95 при температуре 25 °C;

- атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7 (от 630 до 800).

Индустриальные радиопомехи, создаваемые источниками питания, не более значений, установленных СТБ МЭК 55022-2006 для оборудования класса Б.

Источники питания устойчивы к воздействию внешних помех и соответствуют следующим требованиям:

СТБ ГОСТ Р 51317.4.2 (степень жесткости 2), критерий качества функционирования В;

СТБ ГОСТ Р 51317.4.11 (степень жесткости 2), критерий качества функционирования В;

СТБ ГОСТ Р 51317.4.4 (степень жесткости 2), критерий качества функционирования В;

СТБ ГОСТ Р 51317.4.3 (степень жесткости 2), критерий качества функционирования А;

СТБ ГОСТ Р 51317.4.5 (класс условий эксплуатации 2), критерий качества функционирования В;

СТБ ГОСТ Р 51317.4.6 (степень жесткости 2), критерий качества функционирования А;

Источники питания соответствуют требованиям электробезопасности, установленным ГОСТ 12.2.091-2002 для класса оборудования I, категории монтажа II. степени загрязнения 2, а также ТУ BY 100039847.075-2006.

Степень защиты оболочки IP20 по ГОСТ 14254-96.

Показатели надежности:

а) средняя наработка на отказ не менее 15 000 ч;

б) средний срок службы не менее 5 лет;

в) среднее время восстановления работоспособности источников питания не более 3 ч.

Знак Государственного реестра

Знак Государственного реестра наносится на переднюю панель источников питания методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

1 Источник питания постоянного тока

2 Комплект запасных частей

3 "Источники постоянного тока Б5-84, Б5-84/1.

Руководство по эксплуатации"

4 "Источники постоянного тока Б5-84, Б5-84/1.

Методика поверки" МРБ МП. 1569-2006

5 Упаковка

- 1 шт.

- 1 шт.

- 1 экз.

- 1 экз.

- 1 шт

Технические документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

1 ОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных, лри^оров и лабораторного оборудования»;

ТУ BY 100039847.075-2006 «Источники питания постоянного тока Б5-84. Б5-84/1 Технические условия»;

МРБ МП. 1569-2006 «Источники питания постоянного тока Б5-84, Б5-84/1. Методика поверки».

Заключение

Источники питания постоянного тока Б5-84. Б5-84/1 соответствуют ГОСТ 22261-94.

ГОСТ 15150-69. ГОСТ 12.2.091-2002 и ТУ BY 100039847.075-2006.

Межповерочный ин тервал - 12 месяцев.

11аучно-исследовательский

Испытательный центр БелГИМ г. Минск. Старовиленский тракт. 93, тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
