Источники питания постоянного тока Б5-93, Б5-94
| Номер в ГРСИ РФ: | РБ 03 13 8830 22 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Источники питания |
| Производитель / заявитель: | ООО "Радиоспектр Плюс", г. Минск |
|
Описание типа РБ 03 13 8830 22 [2022-05-31]
rb-03-13-8830-22_2022-05-31.pdf
|
Скачать |
Источники питания постоянного тока Б5-93, Б5-94 (далее - ИП) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8830 22 |
| Наименование | Источники питания постоянного тока Б5-93, Б5-94 |
| Год регистрации | 2022 |
| Номер сертификата | 15163 |
| Дата регистрации | 2022-05-31 |
| Срок действия | 2027-05-31 |
| Получатель сертификата | ООО "Радиоспектр Плюс", г. Минск, Республика Беларусь |
Производитель / Заявитель
ООО "Радиоспектр Плюс"
Адрес: 220075, г. Минск, ул. Радиальная 11а, пом.7, офис 4
Контакты: тел. директора 8-029-6559940 (Яцевич С.И.)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3294-2022 «Система обеспечения единства измерений Республики Беларусь. Источники питания постоянного тока Б5-93, Б5-94. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 13 8830 22 [2022-05-31]
rb-03-13-8830-22_2022-05-31.pdf
|
Скачать |
Описание типа
Назначение
Источники питания постоянного тока Б5-93, Б5-94 (далее - ИП) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.
Область применения - электротехническая, радиоэлектронная, приборостроительная и другие отрасли промышленности.
Описание
Принцип действия ИП основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым широтно-импульсным регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения от минимального до максимального значения. Вспомогательный источник питания обеспечивает работу схем управления и регулирования. Применение низкочастотных фильтров, экрана Фарадея между обмотками трансформатора и вокруг чувствительных компонентов уменьшает воздействие электромагнитных помех в подводящих проводах.
ИП имеют встроенное метрологически значимое программное обеспечение недоступное для пользователя. ИП выполнены в двух модификациях Б5-93, Б5-94, отличающихся диапазонами выходных напряжений постоянного тока и силы тока. ИП имеют пластиковый корпус и являются переносными приборами. Передняя и задняя панели крепятся к несущей части корпуса ИП.

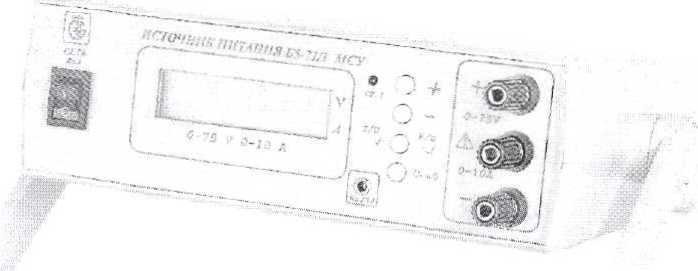

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

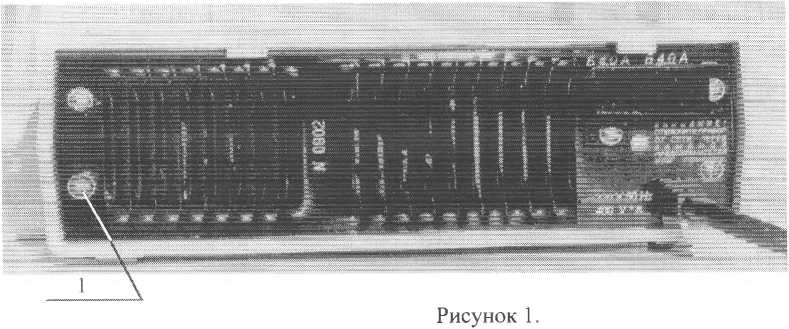

Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
|
Наименование |
Значение |
|
Диапазон выходного напряжения постоянного тока, В Б5-93 Б5-94 |
от 0.00 до 50.00 от 0,00 до 100,00 |
|
Пределы допускаемой абсолютной погрешности ИП при измерении выходного напряжения постоянного тока, В |
±(|-ю-3-и„,+0.30) |
11родолжение таблицы 1
|
Наименование |
Значение |
|
Диапазон выходной силы постоянного тока, А Б5-93 Б5-94 |
от 0,00 до 20,00 от 0,00 до 10,00 |
|
Пределы допускаемой абсолютной погрешности ИП при измерении выходной силы постоянного тока, А |
±(0,01 1макс. + 0,15) |
|
Нестабильность выходного напряжения постоянного тока ИП при изменении тока нагрузки в режиме стабилизации напряжения, В, не более |
±(1-10-3имакс. + 0,02) |
|
Нестабильность выходной силы постоянного тока ИП при изменении напряжения нагрузки в режиме стабилизации тока, А, не более |
+(0,01-1макс. +0,15) |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ, не более |
1,0 эффективного значения 25 амплитудного значения |
|
Нщм. - измеренное значение выходного напряжения постоянного тока встроенным вольтметром, В; 1макс. _ верхний предел измерения выходной силы постоянного тока встроенного амперметра, А; имакс. - верхний предел измерения выходного напряжения постоянного тока встроенного вольтметра, В. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Нестабильность выходного напряжения постоянного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения, В, не более |
±(I1O-’U_ + 21O-3) |
|
Нестабильность выходной силы постоянного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А, не более |
±(0,0Г1макс. + 0,15) |
|
Нестабильность выходного напряжения постоянного тока от времени за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч, В, не более |
±0,002 UMaKC. |
|
Нестабильность выходной силы постоянного тока от времени за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч, А, не более |
±(0,011мак,+ 0,15) |
|
Пульсации выходного тока в режиме стабилизации тока, мА, не более эффективного значения |
10 |
|
Мощность, потребляемая от сети питания переменного тока напряжением 230 В, частотой 50 Гц, В А, не более |
600 |
|
Масса, кг, не более |
1,6 |
Продолжение таблицы 2
|
Наименование |
Значение ___ |
|
Габаритные размеры, мм, не более |
140x90x220 |
|
Диапазон температур окружающего воздуха в условиях эксплуатации, °C |
от плюс 10 до плюс 35 |
|
Относительная влажность окружающего воздуха в условиях эксплуатации, %, не более |
80 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Источник питания постоянного тока |
1 |
|
Сетевой шнур |
1 |
|
Ящик картонный |
1 |
|
Руководство по эксплуатации ЦГИУ571001.030 РЭ |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на переднюю панель ИП и титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП. 3294-2022 «Система обеспечения единства измерений Республики Беларусь. Источники питания постоянного тока Б5-93. Б5-94. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 190949966.002-2011 «Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94»;
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ МП. 3294-2022 «Система обеспечения единства измерений Республики Беларусь. Источники питания постоянного тока Б5-93, Б5-94. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4___________________________________________________________________________
_________________________Наименование и тип средств поверки_________________________ Термогигрометр UniTess ТНВ1_______________________________________________
Осциллограф Cl-112А_______________________________________________________
Вольтметр В7-46/1____________________________________________________________
Милливольтметр ВЗ-57
Продолжение таблицы 4______________________________________________
______________________ Наименование и тип средств поверки _____________________
Катушка сопротивления РЗ10 (0,01 Ом)__________________________________________
Катушка сопротивления Р310 (0,001 Ом)_________________________________________
Реостат РСП__
Мегаомметр Е6-32______________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик ИП с требуемой точностью.
Идентификация программного обеспечения: ИП имеют встроенное программное обеспечение (ПО). Встроенное ПО реализовано аппаратно и является метрологически значимым. Встроенное ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) производителем и недоступно для пользователя. Встроенное ПО имеет высокий уровень защиты от несанкционированных изменений. Идентификация встроенного ПО представлена в таблице 5.
Таблица 5
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
|
- |
1.0.0 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: источники питания постоянного тока Б5-93, Б5-94 соответствуют требованиям ТУ BY 190949966.002-2011, ТР ТС 004/2011. ТР ТС 020/2011.
