Преобразователи радиоизотопные серии Protrac
| Номер в ГРСИ РФ: | РБ 03 08 6923 19 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Производитель / заявитель: | "VEGA Grieshaber KG", Германия |
Преобразователи радиоизотопные серии Protrac (далее - преобразователи) предназначены для непрерывного автоматического бесконтактного измерения плотности и уровня жидких и сыпучих продуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 6923 19 |
| Наименование | Преобразователи радиоизотопные серии Protrac |
| Год регистрации | 2019 |
| Номер сертификата | 12393 |
| Дата регистрации | 2019-02-27 |
| Срок действия | 2024-02-27 |
| Получатель сертификата | фирма "VEGA Grieshaber KG" (Германия (DE))(изготовитель - фирма "VEGA Americas Inc.", Соединенные Штаты Америки (US)) |
Производитель / Заявитель
фирмы "VEGA Grieshaber KG" (изготовитель - фирма "VEGA Americas Inc.")
Адрес: 4241 Allendorf Drive, Cincinnati, Ohio 45209 (Соединенные Штаты Америки)
Контакты: +49(07836) 50-0 / +49(07836) 50-201
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МП.2883-2019. |
Поверители
Скачать
|
Описание типа РБ 03 08 6923 19 [2019-10-28]
rb-03-08-6923-19_2019-10-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 6923 19 [2019-10-28]
rb-03-08-6923-19_2019-10-28.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи радиоизотопные серии Protrac (далее - преобразователи) предназначены для непрерывного автоматического бесконтактного измерения плотности и уровня жидких и сыпучих продуктов.
Область применения: предприятия горно-обогатительной, нефтехимической, цементной промышленности, сельское хозяйство.
Описание
Принцип действия преобразователя основан на поглощении радиоактивного излучения при прохождении через измеряемый материал. Гамма-излучение от опломбированного источника, находящегося в держателе, смонтированном на одной стороне трубопровода, регистрируется с помощью сцинтилляционного детектора, установленного на противоположной стороне трубопровода. В качестве радиоактивных излучателей для измерения плотности применяются радиоактивные изотопы элементов цезия (137Cs) или кобальта( Со60) . Для измерения излучения применяются сцинтилляционные детекторы. В модификации MINITRAC 31 применяется кристаллический сцинтилляционный детектор Nai, в модификации SOLITRAC 31 - PVT-детектор, в модификациях FIBERTRAC 31 и FIBERTRAC 32 -пластиковый PVT-детектор. Сцинтиллятор преобразует поступающее гамма-излучение в импульсы света, которые далее преобразуются фотоэлектронным умножителем в электрические импульсы. Они обрабатываются посредством электронного преобразователя в аналоговые (4-20 мА/HART) и/или цифровые сигналы (Profibus РА или Foundation Fieldbus).
В преобразователях устанавливается встроенное программное обеспечение Sensor software PROTRAC (далее - ПО), с помощью которого обеспечивается управление прибором, обработка и вывод результатов измерений. Версия ПО не ниже 2.0.1, защита ПО от преднамеренных изменений осуществляется наличием пароля.

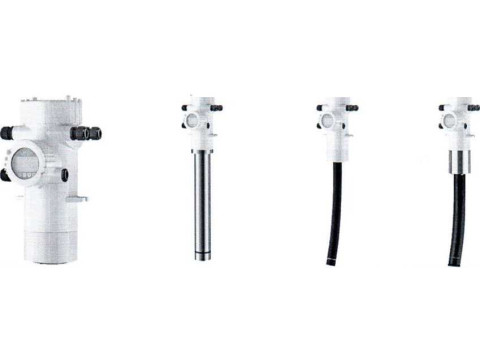

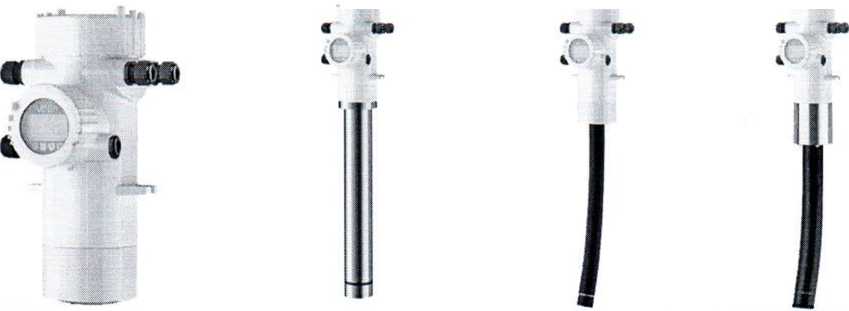

Внешний вид преобразователей приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приложении А.
MINITRAC 31 S0LITRAC31 FIBERTRAC 31 FIBERTRAC 32
Рисунок 1 - Внешний вид преобразователей радиоизотопных серии Protrac
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики | |||
|
MINITRAC 31 |
SOLITRAC 31 |
FIBERTRAC 31 |
FIBERTRAC 32 | |
|
Диапазон измерений плотности, кг/м3 |
от 50 до 4000 |
- |
- |
- |
|
Диапазон измерений уровня, мм |
- |
от 0 до 3000 |
от 0 до 7000 | |
|
Пределы допускаемой относительной погрешности при измерении плотности, % |
±0,5 |
- |
- |
- |
|
Пределы допускаемой приведенной погрешности при измерении уровня, % от диапазона измерений |
- |
±0,5 |
±0,5 |
±0,5 |
|
Напряжение питания, В: - от сети переменного тока 50/60 Гц - от источника постоянного тока |
от 20 до 253 от 20 до 72 | |||
|
Потребляемая мощность, ВА, не более |
6 | |||
|
Параметры токового выходного сигнала, мА |
от 4 до 20 | |||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 40 до плюс 60 |
от минус 20 до плюс 50 | ||
|
Степень защиты оболочки по ГОСТ 14254 (IEC 60529) |
IP66/IP67 | |||
|
Масса, кг, не более |
9,1 |
30,1 |
27,5 | |
|
Габаритные размеры, мм, не более |
169x175x300 |
169x175x3301 |
169x175x7350 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки преобразователей входит:
- преобразователь радиоизотопный Protrac - 1 шт.;
- паспорт - 1 шт.;
- руководство по эксплуатации на CD-диске - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “VEGA Grieshaber KG” (Германия).
МРБ МП.2883-2019 "Преобразователи радиоизотопные серии Protrac. Методика поверки".
Заключение
Преобразователи радиоизотопные серии Protrac соответствуют требованиям технической документации фирмы-изготовителя, Техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ЕАЭС № BY/112 11.01 ТР004 003 32146 от 25.02.2019 (действительна по 24.02.2024)), ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат о соответствии № ТС RU C-DE.AA87.B.00010/18 от 17.12.2018 (действует до 16.12.2023)).
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
