Теплосчетчики ТЭМ-104-КУ
| Номер в ГРСИ РФ: | РБ 03 10 6856 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | СООО "АРВАС", г. Минск |
Теплосчетчики ТЭМ-104-КУ (далее - теплосчетчики) предназначены для измерения, индикации и регистрации значений потребленного количества тепловой энергии, объема, объемного расхода и температуры теплоносителя, вычисления массы в системах теплоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6856 18 |
| Наименование | Теплосчетчики ТЭМ-104-КУ |
| Год регистрации | 2018 |
| Номер сертификата | 12240 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2028-12-05 |
| Получатель сертификата | СООО "АРВАС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АРВАС"
Адрес: ул. К. Цеткин, 5, 220030, г. Минск
Контакты: (017) 200-21-37 / (017) 200-57-33 / arvas@open.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2862-2019. МПИ не более 48 месяцев при выпуске из производства (первичная поверка); не более 24 мес. при последующей поверке. |
Поверители
Скачать
|
Описание типа РБ 03 10 6856 18 [2023-12-05]
rb-03-10-6856-18_2023-12-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6856 18 [2019-02-25]
rb-03-10-6856-18_2019-02-25.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики ТЭМ-104-КУ (далее - теплосчетчики) предназначены для измерения, индикации и регистрации значений потребленного количества тепловой энергии, объема, объемного расхода и температуры теплоносителя, вычисления массы в системах теплоснабжения.
Области применения: тепловые пункты жилых и общественных зданий, квартиры и жилые одноквартирные дома с тепловой нагрузкой до 9 ГДж/ч, автоматизированные системы учета и контроля технологических процессов, организация проводных и беспроводных информационных сетей сбора данных.
Описание
Принцип работы теплосчетчиков основан на измерении параметров теплоносителя в трубопроводах и последующем определении тепловой энергии путем обработки результатов измерений.
По конструктивному решению теплосчетчики относятся к единым теплосчетчикам. Теплосчетчики состоят из вычислителя, датчика потока (ультразвуковой преобразователь расхода) и комплекта датчиков температуры (термопреобразователи сопротивления с номинальной статической характеристикой Pt1000 по ГОСТ 6651-2009), калиброванных совместно с вычислителем.
Теплосчетчик может устанавливаться на подающем или обратном трубопроводе.
Питание теплосчетчика осуществляется от встроенной батареи с номинальной емкостью 2400 мА ч и напряжением 3,6 В. Встроенная батарея обеспечивает непрерывную работу теплосчетчика в течение 10 лет.
Значения давления устанавливаются программно.
Теплосчетчик поддерживает обмен информацией по интерфейсу M-Bus, посредством которого считываются текущие и статистические данные параметров системы теплоснабжения, а также данные о конфигурации теплосчетчика. Программное обеспечение, необходимое для вывода накопленных данных, поставляется в комплекте с теплосчетчиком.
/7•
Теплосчетчик осуществляет:
индикацию:
- усреднённого текущего значения объемного qv [м3/ч] расхода теплоносителя;
- текущих температур t [°C] теплоносителя в трубопроводах, на которых установлены преобразователи температуры;
- текущей разности температур At [°C] между подающим и обратным трубопроводами;
- усредненной мгновенной мощности Р [Гкал/ч], [МВт], [ГДж/ч];
- потребленного (отпущенного) количества теплоты (тепловой энергии) Е [Гкал], [МВтч], [ГДж];
- потребленного (отпущенного) количества теплоты (тепловой энергии) Е [Гкал], [МВт ч], [ГДж] на отчетную дату за последние 12 месяцев;
- массы М [т] и объема V [м3] теплоносителя;
- TH - времени работы прибора без остановки счета с нарастающим итогом [ч:мин];
- ТО - времени работы прибора при наличии технической неисправности или нештатной ситуации с остановом счёта [ч:мин];
- кодов возникающих нештатных ситуаций и (или) технических неисправностей;
регистрацию:
- потребленного количества теплоты (тепловой энергии) за каждый час (сутки, месяц) Е [Гкал], [МВт ч], [ГДж];
- массы М [т] и объема V [м3] теплоносителя;
- среднечасовых и среднесуточных значений температур t [°C] теплоносителя в трубопроводах;
- среднечасовой и среднесуточной разности температур At [°C] между подающим и обратным трубопроводами;
- программируемых значений давления в трубопроводах р [МПа];
- времени работы в штатном режиме TH [ч:мин] (время наработки);
- времени работы прибора при наличии технической неисправности или нештатной ситуации с остановом счёта ТО [ч:мин];
- кодов возникающих нештатных ситуаций и (или) технических неисправностей.
Глубина архива регистрируемых параметров:
- часовых данных - 1440 записей;
- суточных данных - 365 записей;
- месячных данных - 36 записей;
- архив событий - 256 записей.
Вычислитель теплосчётчика имеет встроенное программное обеспечение (ПО).
г»/дарстаёийый паи-.,) среде™ 1аиЕ,|,1
уТи Досуиевтоа/
Идентификационные данные приведены в таблице 1. Таблица 1
|
Версия программного обеспечения |
Контрольная сумма исполняемого кода (НЕХ) |
Алгоритм расчёта контрольной суммы |
|
1.57.3 |
9DE64F8B |
CRC-32 |
Схема пломбировки теплосчетчика для защиты от несанкционированного доступа с указанием мест для нанесения оттиска клейма и клейма-наклейки приведена в приложении А к описанию типа.
Оттиск клейма наносится на мастику в пломбировочной чашке, установленной внутри корпуса вычислителя. На лицевую панель вычислителя наносится клеймо-наклейка.

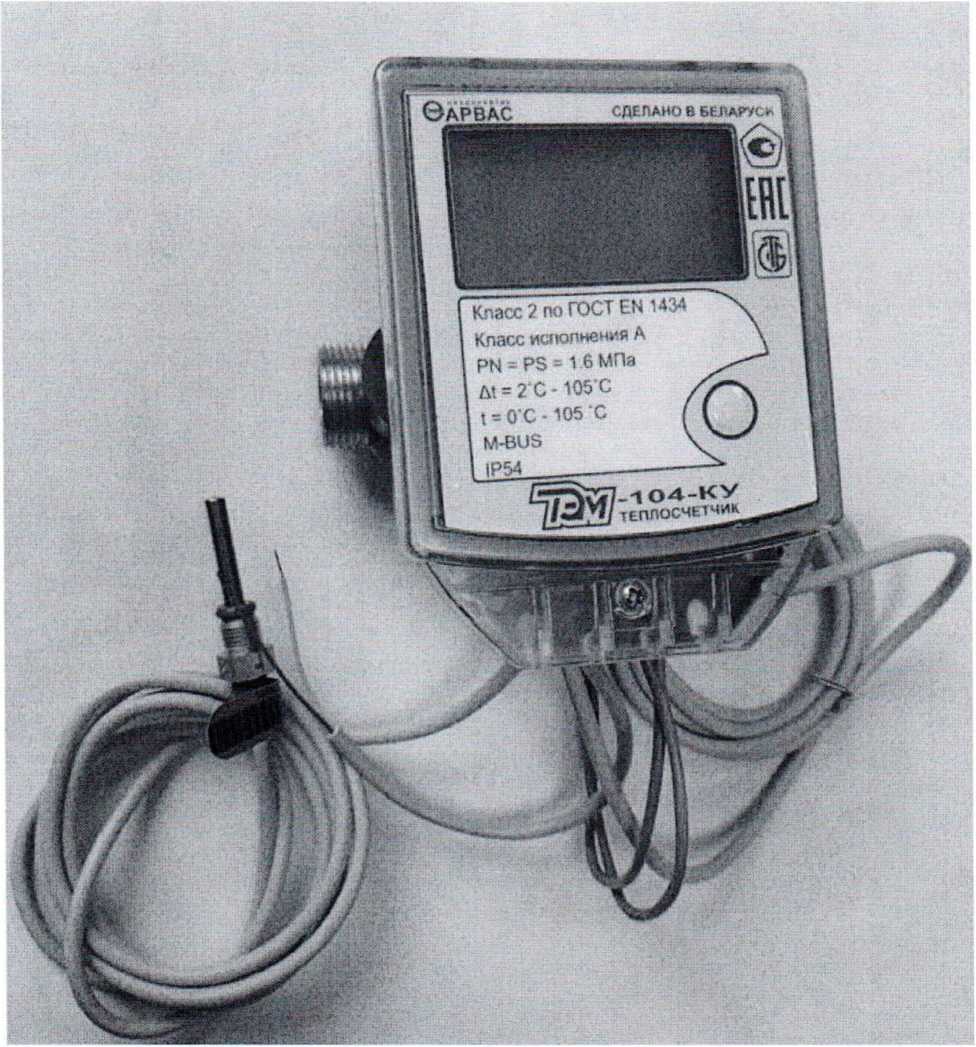

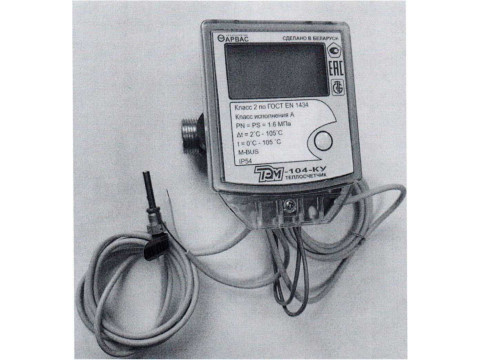

Внешний вид теплосчетчика ТЭМ-104-КУ приведен на рисунке 1.
Рисунок 1. Внешний вид теплосчетчика ТЭМ-104-КУ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики теплосчетчиков приведены в таблице 2.
Таблица 2______________________________________
|
Наименование |
Значение |
|
1 |
2 |
|
Количество каналов измерений тепловой энергии |
1 |
|
Теплоноситель по ТКП 45-4.02-322-2018 |
вода |
|
Рабочее давление, МПа, не более |
1,6 |
|
Диапазон измерения расхода теплоносителя, q, м3/ч |
см.таблицу 3 |
|
Диапазон измерения температур теплоносителя, ©, °C |
от 0 до 105 |
|
Диапазон измерения разности температур теплоносителя, ДО, °C |
от 2 до 105 |
|
Класс точности теплосчетчиков по ГОСТ EN 1434-1-2018 (СТБ ГОСТ Р 51649-2004) |
2(B) |
|
Пределы допускаемой относительной погрешности теплосчетчиков при измерении тепловой энергии по ГОСТ EN 1434-1-2018, Е, %: где AOmin - минимальное измеряемое значение разности подающим и обратным трубопроводами, °C; ДО - разность температур в подающем и обратном тр’ q и qp - измеренное и постоянное значение расхода, м |
±(3+4A0min/A0+O,O2qP/q) гемператур между /бопроводах, °C; 3/ч. |
|
Пределы допускаемой относительной погрешности теплосчетчиков при измерении объемного расхода и объема теплоносителя по ГОСТ EN 1434-1-2018, Ef, %: |
+(2+0,02qP/q) |
|
Пределы допускаемой относительной погрешности вычислителя в комплекте с датчиками температуры при вычислении тепловой энергии, Ect, %: |
±(1+4Д0тш/Д0) |
|
Пределы допускаемой относительной погрешности при измерении времени, % |
±0,01 |
|
Номинальный размер резьбовых соединений |
G 1/2", G 3/4" |
|
Номинальное напряжение питания от источников постоянного тока, В |
3,6 |
|
Условия эксплуатации: - температура окружающей среды, °C -относительная влажность воздуха, % - атмосферное давление, кПа |
от 5 до 55 до 93 от 86 до 106,7 |
|
Габаритные размеры теплосчетчика, мм, не более: - для DN 15 мм - для DN 20 мм |
117*87*95 130*87*104 |
|
Масса, кг, не более: - для DN 15 мм - для DN 20 мм |
0,7 0,8 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Класс чувствительности к возмущению потока по ГОСТ ISO 4064-1-2017 |
U0, D0 |
|
Максимальная потеря давления при постоянном расходе, МПа, не более |
0,01 |
Государственный реа-г \ jcrcyfowf Беларуси i
Окончание таблицы 2
|
1 |
2 |
|
Класс исполнения по условиям окружающей среды по ГОСТ EN 1434-1-2018 |
А |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP 54 |
|
Средняя наработка на отказ, ч, не менее |
80 000 |
|
Средний срок службы, лет, не менее |
15 |
Диапазон измерения расхода теплоносителя в зависимости от номинального диаметра датчика потока приведен в таблице 3.
Таблица 3________________________________ ___
|
DN, мм |
Диапазон измерения расхода | ||
|
минимальный расход, qi, м3/ч |
постоянный расход, qP, м3/ч |
максимальный расход, qs, м3/ч | |
|
15 |
0,015 |
1,5 |
3,0 |
|
20 |
0,03 |
3,0 |
6,0 |
|
Примечание: 1 Минимальный расход q, - минимальное значение расхода, выше которого теплосчетчик должен функционировать без превышения максимально допускаемых погрешностей; 2 Постоянный расход qP - максимальное значение расхода, при котором теплосчетчик должен непрерывно функционировать без превышения максимально допускаемых погрешностей; 3 Максимальный расход qs - максимальное значение расхода, при котором теплосчетчик должен функционировать в течение коротких промежутков времени (менее 1 ч в сутки, менее 200 ч в год) без превышения максимально допускаемых погрешностей. | |||
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель теплосчетчика методом офсетной печати или лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплект поставки теплосчетчика соответствует таблице 4.
Таблица 4
|
Наименование |
Количество, шт. |
|
Т еплосчетчик ТЭМ-104-КУ |
1 |
|
Теплосчётчик ТЭМ-104-КУ. Паспорт |
1 |
|
Теплосчётчик ТЭМ-104-КУ. Методика поверки МРБ МП. 2862-2019 |
1* |
|
Упаковка |
1 |
|
Примечание: * - определяется договором поставки. | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия"
ГОСТ EN 1434-1-2018 "Теплосчетчики. Общие требования"
ГОСТ EN 1434-4-2018 "Теплосчетчики. Испытания с целью утверждения типа"
СТБ ГОСТ Р 51649-2004 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия"
ГОСТ 6651-2009 "Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля, Общие технические требования и методы испытаний"
ТУ BY 100082152.020-2018 "Теплосчетчики ТЭМ-104-КУ. Технические условия"
МРБ МП. 2862-2019 "Теплосчетчики ТЭМ-104-КУ. Методика поверки"
Заключение
Теплосчетчики ТЭМ-104-КУ соответствуют требованиям ГОСТ EN 1434-1-2018, ГОСТ EN 1434-4-2018, СТБ ГОСТ Р 51649-2004, ТУ BY 100082152.020-2018, ГОСТ 12997-84, ТРТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 30680, действительна до 12.12.2023), ТКП 411-2012 в части требований к приборам учета, устанавливаемых в узлах учета потребителей.
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал при применении в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев при первичной поверке, не более 24 месяцев при периодической поверке.
Научно-исследовательский
центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
