Преобразователи газоаналитические универсальные ПГУ-А

Назначение

Преобразователи газоаналитические универсальные 111 У-А (далее - преобразователи) предназначены для непрерывного автоматического измерения содержания кислорода диоксида углерода, вредных газов, горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.

Описание

Гришин действия преобразователей основан на преобразовании содержания измеряемого газа с помощью преобразователей газовых термокаталитических III У-А-Т. элск-трохимическ П^У-А-Э. оптических 1ITV-A-0 или фотоионизационных ПГУ-А-Ф в на-пряжс""' постоянного тока, пропорциональное содержанию, преобразовании его в цифровой код и токовый сигнал (4 - 20) мА.

~ зсобразоват< состоят из корпуса, представляющего собой взрывонспроницае-мую оболочку, впу.-ри которой находятся электронные модули, и отсека расположения чувствительного элемента (сенсора). Электрические соединения чувствительного элемента (сенсора) первичного преобразователя ИГУ выполнены по схеме «искробезопасная элетт'ичсская цепь».

Специальный защитный фильтр обеспечивает необходимую защ ту сенсора от пыли и повышенной влажности окружающей среды. Дополнительный кожух предотвращает поверхность сенсорной части преобразователя от механических повреждений, кроме этого зашит-” й кожух используется для подачи поверочной газовой смеси для проверки фу;......тонирования преобразователя.

Преобразователи являются стационарными одноканальными приборами непрерывного действия.

Корпуса преобразователей могут быть изготовлены из окрашенного алюминия и нержавеющей стали.

I (рсобразователи выпускаются в двух вариантах исполнения: со светодиодным четырехзнаковым индикатором и без индикатора. Светодиодный четырехзнаковый индикатор (при наличии) отображает данные по текущей концентрации измеряемого газа.

Выходными сигналами преобразователей являются:

- унифицированный аналоговый выходной сигнал (4-20) мА в диапазоне измерений 13.2-20) мА;

- интерфейс RS-485 с протоколом Modbus RTU:

- —"Яровой интерфейс, протокол HART 7.

Преобразователи соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ГР ТС 012/2011).

Взрывозащищен ноеть преобразователей обеспечивается видами взрывозащи—• «взрывобезопасная оболочка «d» по ГОСТ IEC 60079-1-2011 и «искробезопасная электрическая цепь «ib» по ГОСТ 31610.11-2014 с видом взрывозащиты от воспламенения пыли lb " по ГО( IEC 60079-31-2013 и выполнением их конструкции в соответствии с требованиями ГОСТ 31610.0-2014.

Но защищенности от влияния пыли и воды конструкция преобразователей ПГУ-А со< сгствуе-! степени зашиты IP 66 по ГОСТ 14254-2615.

1преобразователи выпускаются лом действия:

- ПГУ-А-Т - термокаталитический;

- ПГУ-А-О - оптический;

- ПГУ-А-Э - электрохимический;

- ПГУ-А-Ф - фотоионизационный.

Способ отбора пробы - диффузионный.

Общий вид преобразователей, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1, 2.

Место нанесения знака поверки

Место пломбировки от несанкционированного доступа

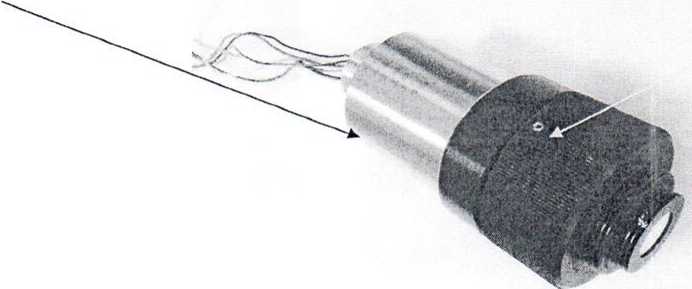

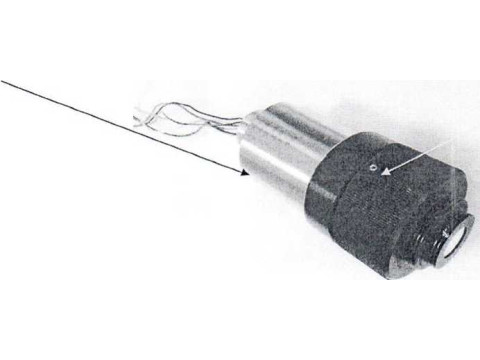

Рисунок 1 - Общий вид преобразователя газоаналитического универсального ПГУ-А без цифрового табло, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

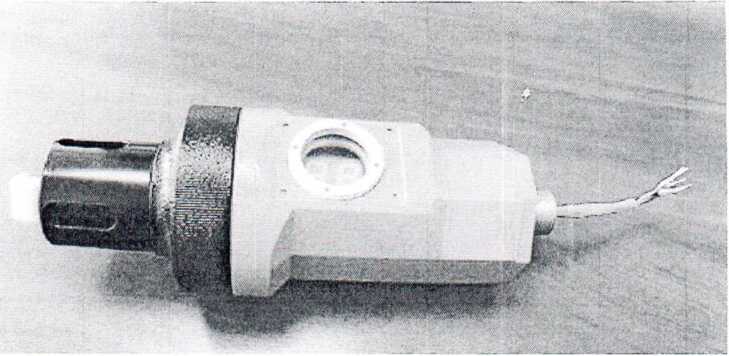

Рисунок 2 - Общий вид преобразователя газоаналитического универсального ПГУ-А с цифровым табло

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:

- обработку и передачу измерительной информации от преобразователей газовых;

- отображение результатов измерений на светодиодном индикаторе;

- формирование выходного аналогового и цифрового сигналов;

Адндад

ГКСИрО!

ой ча-

- диагностику аппаратной части газоанализатора и целостности сти встроенного ПО.

Лист № 3

Всего листов 15

Программное обеспечение идентифицируется при включении газоанализаторов по запросу через цифровой интерфейс RS-485 или HART.

Преобразователи могут работать с автономным ПО ESP_config для работы с персональным компьютером.

Автономное ПО ESP_config для персонального компьютера под управлением операционной системы семейства Windows® предназначено для просмотра настроечных параметров и градуировки преобразователей, просмотра результатов измерений в реальном времени. Связь компьютера с преобразователями осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации преобразователя). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны. ПО ESP_config. является единым исполняемым файлом, его разделение с выделением метрологически значимой части не предусмотрено.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.

Преобразователи имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО -«средний» по Р 50.2.077—2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Метрологические характеристики преобразователей приведены в таблицах 2-6.

Основные технические характеристики преобразователей приведены в таблице 7.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Т с термокаталитическим сенсором

Всего листов 15

Окончание таблицы 2

Примечания:

I Диапазон показаний в единицах измерений объемной доли определяемого компонента. %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НК! IP.

2 Диапазон измерений в единицах измерений объемной доли определяемого компонента. %, соответствует диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % 1 1КПР.

Таблица 3 - Диапазоны измерений и пределы допускаемой основной по-рсшности преобра

зователей ПГУ-А-0 с оптическим с

Лист № 7

ВССГО ЛИСТОВ 1 5

Окончание таблицы 3

Примечания:

I Градуировка преобразователей ПГУ-А-О-пефтепродукты осущес зястся изготовителем ] па один и з определяемых компонен тов:

- бензин неэтилированпый но ГОС Т Р 51866-2002.

! - топливо дизельное по ГОС'Г 305-2013,

: - керосин по ГОСТ Р 52050-2006,

; - уайт-спирит по ГОС'! 3134-78,

- топливо для реактивных двигателей по ГОСТ 10227-86.

- бензин автомобильный по техническому регламенту «О требованиях к автомобильному ■ i и авиационному бензину, дизельному и судовому топливу, топливу для реактивных 1-  ।

гатслей и гоночному мазуту».

- бензин авиационный до ГОСТ 1012-2013;

2 С.х - значение содержания определяемого компонента на входе преобразователя.

Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешнее-"- преобразователей ПГУ-А-Э с электрохимическим сенсором

-- - • - .            ...............А । ...           ч>1. ниш ———. „Г      - -  ... ■                                                   „

Знак утверждения типа

наносится на титульный лист «Руководства по эксплуатации» печатным способом и на табличку, расположенную па корпусе преобразователя методом наклейки.

Комплектность

Поверка

осуществляется но документу МН 47-223-2017 «ГСИ. Преобразователи газоаналитические универсальные ИГУ-А. Методика поверки», утвержденному ФГУ~ «УНИИМ» 15.ОХ.2017 г.

Основные средства поверки:

Рабочий эталон 1 разряда единиц молярной (объемней) доли в газов; средах в диапазоне значений от 1.0 10' до 10,0    % в соотвстс.....ии

ГОСТ 8.578-2014 (регистрационный номер в Федсгтльном информационном фон^е 19351-00).                                                  *

.Пнет X- I ’

Всего листов : 5

ГСО 10241-20'3 CO состава газовой смеси СОэ/воздух (N?, Ie. Аг). объемная -юля диоксида углерода (1.00*0.050) %; (1.90*0,10) %. 8со~±(0.046-Х       >} %: (2.75 • °. I) °<»:

(4.75*0.24) %.

ГСО 10329-2013 ('О состава газовой смеси rBS/воздух. объемная дол;; сероводорода (0.00016*0.00005) %; (0.00054*0,00016) %. 8счг*(-1 i 1 1.1-X'। 5.1 i) %: объемная деля сероводорода (0.00167*0.00033) %; (0,00054*0.00016) %; (0.0027*0.0005) %: (0.0042*0,0008) %; (0.0051*0,0015) %: (0.0083*0.0017) %, 5со-±( 15,15 Х’ t-4.015) %.

ГСО 10253-2013 СО состава газовой смеси CX/Nj (Не. Аг), объемная доля кисларо да (15,00*0,75) %; (28,50* 1,43) %, 8Co=*(0,008-X’+0,76) %.

ГСО 10.325-2013 СО состава газовой смеси Hz/воздух, объемная доля водорода (1.00*0.05) %: (1.90*0,10) %, 8Со=*1.5 %.

ГСО 10242-2013 СО состава газовой смеси СО/воздух. объемная доля оксида угле рода (0,0016*0.0002) %; (0.0096*0,0010) %. 8со=*(-15.15-Х* ’ 4.015) %.

ГСО 10331-2013 СО состава газовой смеси NOCN2 (Не, Аг, воздух). объемно. дс.->-диоксида азота (0,00010*0,00003) %; (0.00082*0,00025) %. 5сс=+<11! 1.1-X‘i 5.11) %.

ГСО 10342-2013 СО сос тава газовой смеси SO2/N2 (Не. Аг, С Оз, воз т- х), объемная доля диоксида серы (0,00029*0,00009) %, 8со=*(-1111,1 X +5,11) %; объемная доля диоксида серы (0,0016*0,0003) %. 8Со=*(15,15-Х*+4.015) %.

ГСО 10327-2013 объемная доля аммиака (0,0023*0.0005) %; (0.0087+9,0016) %; (0.059*0.012) %. 8Со=+(15,15-Х‘+4,015) %.

ГСО 10323-2013 СО состава газовой смеси NO/N2 (Не. Аг, COj. воздух), объемная доля оксида азота (0,00031*0.0001) %. 8со~±(-1111,1-X* *5.11) %; объемная доля оксида азота (0,0083*0,0017) %. 8СО- *(-15.15-Х’+4,015) %.

ГСО 10387-2013 СО состава газовой смеси ССНлО/воздух. объемная доля окса..:; этилена (0,00012*0.00004) %. 8со==±(-1 111.1-X +5.11) %: объемная доля оксида •riHieni; (0.0084*0.0017) %, бсо= '-(-15,15-Х‘+4,015) %.

ГСО 10337-2013 СО состава газовой смеси CH3OH/N2 (Не, воздух), объемная доля метанола (0,00093*0,00019) %; (0,0083*0,0017) %, 8Со=±(-15.15-Х*+4,015) %.

ГСО 10539-2014 СО состава искусственной газовой смеси на основе углеводородных газов (УВ-М-0). Объемная доля изобутилена (10,0*0,3) млн'1: (14,814,4) млн'1: (33,0*9,9) млн'1, 6co=d’7.5 %; объемная доля изобутилена (150.0*22,5) мт"'1, 8со !7 %; объемная доля изобутилена (1870.0*130.9) млн'1. 8со=±5 %.

ГСО 10248-2013 СО состава газовой смеси С^Нд/воздух. объемная доля этилена (0,0085*0.0017) %; (0.0142*0,0028) %, 8со=+(-15,15-Х'+4.015) %.

ГСО 10366-2013 СО состава газовой смеси СбН^воздух, объемная доля бензола (0.00012*0,00004) %; (0,00072=0.00022) %. 8Со=±(-1111.1-Х +5.11) %.

ГСО 10657-2015 СО состава искусственной газовой смеси диэтиламииа в азоте, объемная доля диэтиламииа (8.2* 1,6) млн'1, 8со=*4 %; (41.6*8,3) млн ‘. <\ (У =2.5 %.

ГСО 10656-2015 СО состава искусственной газовой смеси тетрафторэтилепа в азоте. объемная доля тетрафторэтилена (6,0*0,9) млн'1; 8со*+4 %; объемная доля тентафтор.э-тилена (33,4*5,0) млн’1. 8со~±2,5 %.

ГСО 9142-2008 СО состава газовой смеси C-J-Ig/N?, объемная доля пропана

(0,62  * 0,06) %, (1,70 * 0,17) %, (0,96 * 0,10) %, (1,40 * 0.14) %, (0.64 * 0.06) %.

(0.52 * 0,05) %, (1,05 * 0,11) %, (0,80 * 0,08) %, 8СО”±2 %.

ГСО 9779-2011 СО состава газовой смеси Cjllx/N?, объемная доля пропана

(0,475 * 0,025) %. (0,340 * 0.025) %, (0.420 * 0.025) %. (0.350 * 0.025) %, 8О . ±7 %.

ГСО 9778-2011 СО состава газовой смеси C^Hs/Ni, объемная доля пропана

(0.250 1- 0.025) %. 8со=± (-16.67Х •( 10) %.

Лмс‘ № -

Всего листов ’ 5

Рабочий эталон 1-го разряда по РОСТ 8.578-2014 - источник мт--" 'потоков ИМ-РТ9-М-Л1 (регистрационный номер в Федеральном информационном фонде !Л- ? 11). Пределы допускаемой относительной погрешности ±5 %.

Источник микропотоков газов и паров ИМ09-М-Л2 (регистра” >нный помер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности з 5 %.

Источник микропотоков газов и паров ИМ108-М-Е (регистрашюшп ■” номер i Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.

Источник микропотоков газов и паров ИМ130-М-Л2 (регистра.....мшый номер в

Федеральном информационном фонде 15075-09). Пределы допускаемой :......оепт- • ■ -.г.

погрешности з 5 %.

Источник микропотоков газов и паров ИМ39-М-Б (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной :о-грешности х5 %.

Источник микропотоков газов и паров ИМ 07-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.

Источник микропотоков газов и паров ИМ89-М-Л2 (регистрационный номер г Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности 3:5 %.

Источник микропотоков газов и паров ИМ94-М-Л2 (регистрационный помер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на преобразователь или в техническую документацию.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. ' о-сударствснная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Обшие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Обшие технические условия

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Обшие технические требования и методы испытаний газоанализаторов горючих газов

ЖСКФ.413425.004 ТУ Преобразователи газоаналитические универсальные ' У-Л. Технические условия.
