Пипетки 1-го и 2-го классов точности
| Номер в ГРСИ РФ: | РБ 03 07 1142 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Пипетки |
| Производитель / заявитель: | ПАО "Химлаборприбор", г. Клин |
Пипетки l-ro и 2-го класса точности предназначены для измерений объёма жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1142 18 |
| Наименование | Пипетки 1-го и 2-го классов точности |
| Год регистрации | 2018 |
| Номер сертификата | 11879 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-01-17 |
| Получатель сертификата | ПАО "Химлаборприбор", г. Клин Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
ПАО "Химлаборприбор"
Адрес: 141600, г. Клин, Московская обл., ул. Папивина, 3
Контакты: (095)539-84-76 // (095)539-84-52..
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Поверка проводится по ГОСТ 8.234-2013. Подлежат первичной поверке до ввода в эксплуатацию. |
| Признание поверки | Первичная при выпуске из производства: ПАО "Химлаборприбор" (аттестат аккредитации - №RA.RU.311950, шифр поверительного клейма - АИФ)(НТК №06-04). |
Поверители
Скачать
|
Описание типа РБ 03 07 1142 18 [2009-01-14]
rb-03-07-1142-18_2009-01-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1142 18 [2014-04-15]
rb-03-07-1142-18_2014-04-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1142 18 [2018-07-31]
rb-03-07-1142-18_2018-07-31.pdf
|
Скачать |
Описание типа
Назначение
Пипетки l-ro и 2-го класса точности предназначены для измерений объёма жидкости.
Описание
Принцип действия пипеток 1-го и 2-го класса точности основан на измерении определенного объёма жидкости, который выливается из пипетки.
Пипетки 1-го и 2-го класса точности представляют собой прямые или с расширением стеклянные цилиндрические трубки с узким оттянутым концом. На градуированных пипетках нанесена шкала, соответствующая номинальной вместимости. На пипетках с одной отметкой нанесена градуировочная отметка, опоясывающая трубку и соответствующая номинальной вместимости.
Пипетки 1-го класса точности градуированные изготавливаются по ГОСТ 29227-91 следующих типов и исполнений:
• Тип 4 исполнение 1 - пипетки с делениями прямые, вымеряемые на слив жидкости от верхней нулевой отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объему. Время ожидания -15 с.
• Тип 4 исполнение 2 - пипетки с делениями с расширением, вымеряемые на слив жидкости от верхней нулевой отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объему. Время ожидания 15 с.
Пипетки 2-го класса точности градуированные изготавливаются по ГОСТ 29227-91 следующих типов и исполнений:
• Тип 1 исполнение 2 - пипетки с делениями с расширением, вымеряемые на слив жидкости от верхней нулевой отметки до любой отметки. Нижняя отметка соответствует номинальной вместимости.
• Тип 2 исполнение 1 - пипетки с делениями прямые, вымеряемые на слив жидкости от любой отметки до сливного кончика. Верхняя отметка соответствует номинальной вместимости.
• Тип 2 исполнение 2 - пипетки с делениями с расширением, вымеряемые на слив от любой отметки до сливного кончика. Верхняя отметка соответствует номинальной вместимости.
• Тип 3 исполнение 1 - пипетки с делениями прямые, вымеряемые на слив жидкости от верхней нулевой отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объему.
• Тип 3 исполнение 2 - пипетки с делениями с расширением, вымеряемые на слив жидкости от верхней нулевой отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объему.
Пипетки 2-го класса точности с одной отметкой изготавливаются по ГОСТ 29169-91 следующих исполнений:
• Исполнение 1 - пипетки с одной отметкой прямые.
• Исполнение 2 - пипетки с одной отметкой, с расширением.
Пипетки вымеряют на слив.
Общий вид средства измерений представлен на рисунках 1-4.

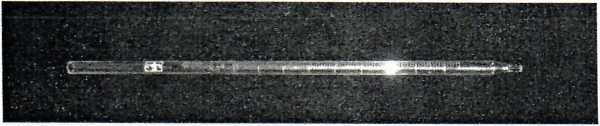

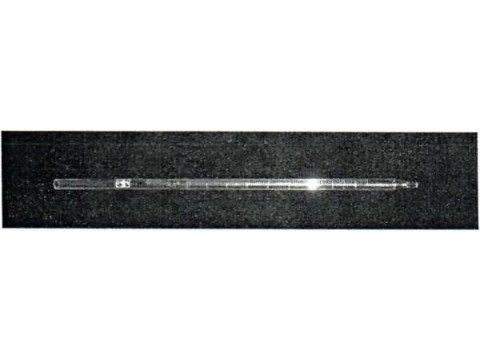

Рисунок 1 - Общий вид пипеток 1-го и 2-го класса точности градуированных исполнение 1

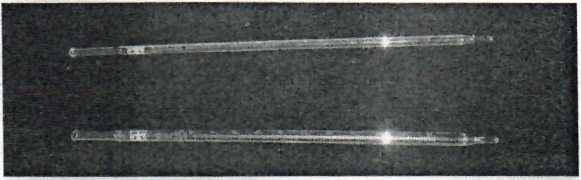

Рисунок 2 - Общий вид пипеток 1-го и 2-го точности градуированных исполнение 2
Рисунок 3 - Общий вид пипеток 2-го класса точности с одной отметкой исполнение 1

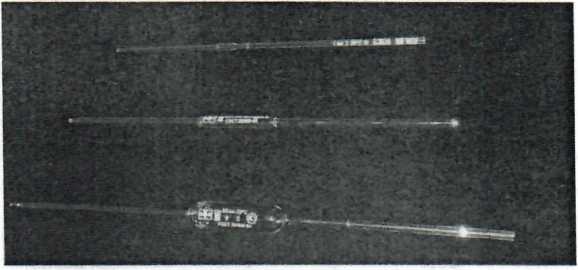

Рисунок 4 - Общий вид пипеток 2-го класса точности с одной отметкой исполнение 2
Пломбирование пипеток 1-го и 2-го класса точности не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
1 |
2 | |||
|
Пипетки 1-го класса точности тип 4 исполнение 1 | ||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 |
0,1 |
|
Пределы допускаемой абсолютной погрешности, мл |
±0,006 |
±0,01 |
±0,03 |
±0,05 |
|
Время слива воды из пипеток, с |
от 2 до 8 |
от 2 до 8 |
от 5 до 11 |
от 5 до 11 |
|
Пипетки 1-го класса точности тип 4 исполнение 2 | ||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 |
0,1 |
|
Пределы допускаемой абсолютной погрешности, мл |
±0,006 |
±0,01 |
±0,03 |
±0,05 |
|
Время слива воды из пипеток, с |
от 2 до 8 |
от 2 до 8 |
от 5 до 11 |
от 5 до 11 |
|
1 |
2 | |||||||||||
|
Пипетки 2-го класса точности тип 1 исполнение 2 | ||||||||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
25 | |||||||
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 |
0.1 |
0,2 | |||||||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,01 |
±0,02 |
±0,05 |
±0,1 |
±0,2 | |||||||
|
Время слива воды из пипеток, с |
от 2 до 10 |
от 2 до 12 |
от 5 до 14 |
от 5 до 17 |
от 9 до 21 | |||||||
|
Пипетки 2-го класса точности тип 2 исполнение 1 | ||||||||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
25 | |||||||
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 |
0,1 |
0,2 | |||||||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,01 |
±0,02 |
±0,05 |
±0,1 |
±0,2 | |||||||
|
Время слива воды из пипеток, с |
от 2 до 10 |
от 2 до 12 |
от 5 до 14 |
от 5 до 17 |
от 9 до 21 | |||||||
|
Пипетки 2-го класса точности тип 2 исполнение 2 | ||||||||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
25 | |||||||
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 |
0,1 |
0,2 | |||||||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,01 |
±0,02 |
±0.05 |
±0,1 |
±0,2 | |||||||
|
Время слива воды из пипеток, с |
от 2 до 10 |
от 2 до 12 |
от 5 до 14 |
от 5 до 17 |
от 9 до 21 | |||||||
|
Пипетки 2-го класса точности тип 3 исполнение 1 | ||||||||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 | |||||||||
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 | |||||||||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,01 |
±0,02 |
±0,05 | |||||||||
|
Время слива воды из пипеток, с |
от 2 до 10 |
от 2 до 12 |
от 5 до 14 | |||||||||
|
Пипетки 2-го класса точности тип 3 исполнение 2 | ||||||||||||
|
Номинальная вместимость, мл |
10 | |||||||||||
|
Цена наименьшего деления, мл |
0,1 | |||||||||||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,1 | |||||||||||
|
Время слива воды из пипеток, с |
от 5 до 17 | |||||||||||
|
Пипетки 2-го класса точности исполнение 1 | ||||||||||||
|
Поминальная вместимость, мл |
1 |
2 | ||||||||||
|
Пределы допускаемой абс. погрешности, мл |
±0,015 |
±0,02 | ||||||||||
|
Время слива воды из пипеток, с |
от 5 до 20 |
от 5 до 25 | ||||||||||
|
Пипетки 2-го класса точности исполнение 2 | ||||||||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
10,77 |
20 |
25 |
50 |
100 | |||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,015 |
±0,02 |
±0,03 |
±0,04 |
±0,04 |
±0,06 |
±0,06 |
±0,1 |
±0,15 | |||
|
Время слива воды из пипеток, с |
от 5 до 20 |
от 5 до 25 |
от 7 до 30 |
от 8 до 40 |
от 10 до 40 |
от 9 до 50 |
от 1С до 5С |
от 13 до 60 |
от 25 до 60 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Максимальная высота пипеток градуированных, мм |
220 |
|
Масса пипеток градуированных, кг, не более |
0,045 |
|
Максимальная высота пипеток с одной отметкой, мм |
650 |
|
1 |
2 |
|
Масса пипеток с одной отметкой, кг, не более |
0,119 |
|
Условия эксплуатации: -температура окружающей среды, °C -относительная влажность воздуха, % -атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится на пипетки 1 -го и 2-го класса точности с помощью деколи или методом шелкографии.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Пипетки 1-го и 2-го класса точности |
Количество по требованию заказчика |
|
Коробка упаковочная |
1 шт. |
|
Этикетка упаковочная |
1 экз. |
Поверка
осуществляется по ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пипетки l-ro и 2-го класса точности и/или на свидетельство о поверке.
Сведения о методах измерений
При использовании пипеток 1-го и 2-го класса точности применяется метод прямых измерений.
Нормативные документы
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки
ГОСТ 29227-91 Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования
ГОСТ 29228-91 Посуда лабораторная стеклянная. Пипетки градуированные. Часть 2. Пипетки градуированные без установленного времени ожидания
ГОСТ 29229-91 Посуда лабораторная стеклянная. Пипетки градуированные. Часть 3. Пипетки градуированные с временем ожидания 15 с.
ГОСТ 29169-91 Посуда лабораторная стеклянная. Пипетки с одной отметкой.
