Газоопределители химические ГХ-М
| Номер в ГРСИ РФ: | РБ 03 09 6599 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "ЮЖНО-УРАЛЬСКИЙ ЗАВОД СПАСАТЕЛЬНОГО ОБОРУДОВАНИЯ" (ЮЗСО), г. Гай, Оренбургская обл. |
|
Описание типа РБ 03 09 6599 18 [2018-05-31]
rb-03-09-6599-18_2018-05-31.pdf
|
Скачать |
Г азоопределители химические ГХ-М предназначены для периодического экспрессного измерения объемной доли кислорода, оксидов углерода, оксидов азота, сероводорода и диоксида серы в воздушных средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6599 18 |
| Наименование | Газоопределители химические ГХ-М |
| Год регистрации | 2018 |
| Номер сертификата | 11761 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2022-08-07 |
| Получатель сертификата | ООО "ЮЗСО", г. Гай Оренбургской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЮЗСО"
Адрес: 462630, Оренбургская обл., г. Гай, Орское шоссе, д. 13
Контакты: 8 (35362) 433-53, info@dezega.ru
Поверка
| Межповерочный интервал / Периодичность поверки | -/6 мес. |
| Метрологическое обеспечение | Трубки индикаторные, входящие в состав газоопределителей, метрологически обеспечены в Республике Беларусь с применением необходимых ГСО, внесенных в Госреестр СИ РБ (раздел 2 "ГСО состава и свойств веществ и материалов"). Аспираторы АМ-5, входящие в состав газоопределителей, метрологически обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МП 242-2129-2017. Учитывая невозможность проведения поверки каждой трубки индикаторной, трубки подлежат выборочной первичной поверке при выпуске из производства (периодической поверке не подлежат в соответствии с СТБ ГОСТ Р 51712-2001 "Трубки индикаторные. Общие технические условия"). Аспираторы подлежат первичной и периодической поверке (межповерочный интервал - не более 6 месяцев). |
| Признание поверки | Признавать результаты выборочной первичной поверки при выпуске из производства трубок индикаторных и первичной поверки аспираторов, входящих в состав газоопределителей, проводимой Астраханским ЦСМ (аттестат аккредитации - №RA.RU.311475, шифр поверительного клейма - БГ)(НТК №05-18). |
Поверители
Скачать
|
Описание типа РБ 03 09 6599 18 [2018-05-31]
rb-03-09-6599-18_2018-05-31.pdf
|
Скачать |
Описание типа
Назначение
Г азоопределители химические ГХ-М предназначены для периодического экспрессного измерения объемной доли кислорода, оксидов углерода, оксидов азота, сероводорода и диоксида серы в воздушных средах.
Описание
Газоопределители химические ГХ-М (далее - ГХ-М) представляют собой комплект состоящий из набора индикаторных трубок (далее - ТИ ГХ): ТИ ГХ СО-0,25, ТИ ГХ СО-5, ТИ ГХ СО2-2, ТИ ГХ СО2-50, ТИ ГХ H2S-0',0066, ТИ ГХ S02-0,007, ТИ ГХ N0+N02-Q,005, ТИ ГХ О2-21 и аспиратора сильфонного АМ-5 (далее - АМ-5) для просасывания газовой пробы через ТИ.
Принцип действия ТИ ГХ - колористический, основанный на изменении окраски массы наполнителя ТИ ГХ при взаимодействии с определяемым газом и измерении длины прореагировавшего слоя. Длина прореагировавшего слоя является функцией преобразования определяемого газа и объема, отобранной на анализ пробы.
ТИ ГХ являются измерительными преобразователями и представляют собой трубки из оптически прозрачного материала, заполненные сорбентом (индикаторным порошком), изменяющим оптические свойства под действием проникающих внутрь веществ. Трубки герметизируются путем запаивания их концов.
Для улавливания углеводородов, мешающих анализу, ТИ ГХ СО-0,25 и ТИ ГХ СО-5 используются в комплекте с защитными трубками ТП.
На индикаторные трубки нанесена шкала для прямого отсчета показаний, при наличии двух поддиапазонов измерений (ГХ СО-0,25) - две шкалы.
Принцип действия АМ-5 основан на прокачивании воздуха за счет раскрытия пружиной предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружины.
АМ-5 представляют собой сильфонный насос ручного действия. Приборы имеют:
- две цепочки, ограничивающие рабочий ход сильфона, с помощью которых производится настройка аспиратора;
- гнездо для подключения ТИ ГХ к аспиратору при выполнении измерений;
- подвеску с отверстием, которое служит для отламывания запаянных концов ТИ ГХ.
Пломбирование ГХ-М не предусмотрено.
О бщий вид газоопределителей химических ГХ-М представлен на рисунке 1.
КОПИЯ ВЕРНА
ГЕНЕРАЛЬНЫЙ ДИРЕКТОР
ООО «юзсо»
Федосов и. И.
Трубки индикаторные ТИ ГХ
Аспиратор сильфонный АМ-5

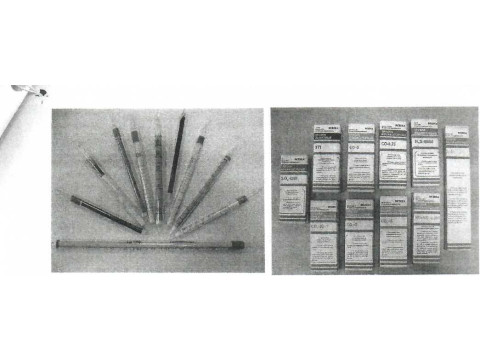

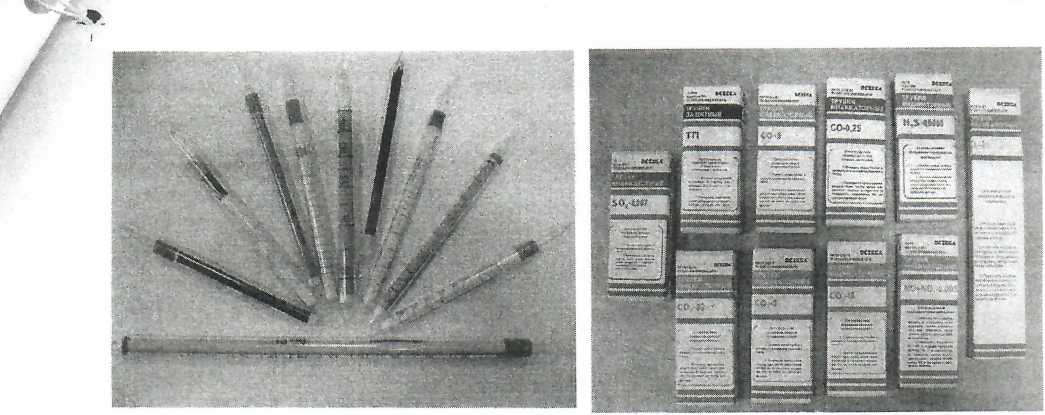

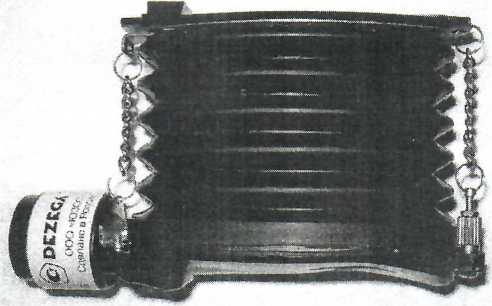

Рисунок 1 - Общий вид газоопределителей химических ГХ-М
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики ГХ-М
|
Определяемый компонент (ПДК. мг/м3)° |
Обозначение ТИ ГХ |
Диапазоны измерений | |
|
объемной доли. % |
массовой концентрации, мг/м3 | ||
|
Сероводород (Ю) |
H2S-0.0066 |
от 3 до 66 млн’1 |
от 4 до 94 |
|
Диоксид серы (Ю) |
S02-0,007 |
от 2 до 70 млн'1 |
от 5 до 185 |
Пределы допускаемой основной относительной погрешности (§), %
Назна-
чение■
|
; Определяемый 1 компонент j (ПДК. мг/м3) ° | |
Обозначение ТИ ГХ |
Диапазоны измерений |
Пределы допускаемой основной относительной погрешности (8), % |
Назна- 1 чение2’ | |
|
объемной доли. % |
массовой концентрации, мг/м’’ | ||||
|
j Сумма оксидов азота (в пересчете на NO2) (5) 3) |
NO+N02-0,005 |
от 1 до 50 млн4 |
от 2 до 96 |
±25 |
К |
|
Оксид углерода (20) |
СО-0,25 |
от 5 до 250 млн' i |
от б до 290 |
±25 |
К |
|
от 50 до 2500 млн4 |
от 60 до 2900 |
±25 |
А | ||
|
СО-5 |
от 0,25 до 2,0 включ. св. 2,0 до 5,0 |
- |
0,25 % (об.) 0,75 % (об.)4) |
А ! | |
|
Диоксид углерода |
СОз-2 |
от 0,25 до 2,0 |
- |
±25 |
В |
|
СО2-50 |
от 5 до 50 |
±20 |
В | ||
|
Кислород |
О2-21 |
от 2 до 4 включ. св. 4 до 25 |
- |
±20 ±10 |
в |
Примечания
” ПДК - предельно-допустимые концентрации вредных веществ в воздухе рабочей зоны по ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны» (максимальное значение ПДК).
2) В графе «Назначение» указаны: К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК).
j) ПДК суммы оксидов азота (в пересчете на диоксид азота) - 5 мг/м3.
4 Пределы допускаемой основной абсолютной погрешность, % (об.).____________ _______
Таблица 2 -
ГХ-М
гические и технические
|
Параметр |
Значение |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры анализируемой среды на каждые 10 °C от номинального значения температуры +20 °C в рабочих условиях эксплуатации, в долях от предела допускаемой основной относительной (абсолютной) погрешности |
±0,5 |
|
Время прокачивания 100 см3 газовой пробы через ТИ ГХ, с, не более |
от 15 до 60 с |
|
Номинальное значение объема пробы анализируемого воздуха |
приведено на упаковке ТИ ГХ j |
|
Габаритные размеры и допускаемое отклонение, мм ТИ ГХ СО-0,25, ТИ ГХ* СО-5, ТИ ГХ СО2-2, ТИ ГХ H2S-0.0066. ТИ ГХ S02-0,007, ТИ ГХ N0+N02~0,005 - длина - диаметр |
125±3 6,9±0,3 |
|
ТИ ГХ СО2-50 - длина - диаметр |
125±3 5. 8.8±0.6 Вх --- |
Государственный реестр) I средств измерений / \ Республики Беларусь / \Для документов'
|
f[ Параметр |
Значение |
|
ЧТИГХО2-21 1 - длина 1 - диаметр |
242+3 8,8+0,6 |
|
1 Масса упаковки в комплекте с ТИ ГХ, г, не более |
250 |
|
1 Средний срок сохраняемости, года ! ТИ ГХ S02-0,007, та ГХ NQ+N02-0,005 1 ТИ ГХ СО2-2. ТИ ГХ СО2-50, ТИ ГХ 0,-21, ТП ТИ ГХ СО-0,25. ТИ ГХ СО-5, ТИ ГХ H2S-0,0066 ТИ ремонту не подлежат |
1 2 3 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C ТИ ГХ СО-0,25 ТИ ГХ СО-5 ТИ ГХ NO+N02-0.005. ТИ ГХ S02-0,007. ТИ ГХ H2S-0,0066 ТИ ГХ СО2-2 ТИ ГХ СО2-50 ТИГХ О2-21 - диапазон относительной влажности окружающей среды, % - диапазон атмосферного давления, кПа - содержание неизмеряемых компонентов в анализируемой среде |
от 0 до +35 от -10 до +35 от +5 до +35 от+10 до +35 от +5 до +50 от 0 до +50 от 30 до 95 от 84,6 до 106,7 на уровне ПДК в соответствии с ГОСТ 12.1.005-88 или ГН 2.1.6.1338 |
|
Пределы допускаемой суммарной относительной погрешности при контроле предельно-допустимой концентрации (ПДК) вредных веществ в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09,09.11) в условиях эксплуата-ции при температуре окружающего воздуха от +10 до +30 °C |
±25 |
Таблица 3 - Метрологические и технические характеристики АМ-5
|
Параметр |
Значение |
|
Номинальное значение объема отбираемой пробы воздуха (газовой среды) за один рабочий ход аспиратора, приведенное к нормальным условиям (температура +20°С, атмосферное давление 101,3 кПа), см3 |
100 |
|
Пределы допускаемой абсолютной погрешности в рабочих условиях, см3 |
±5 |
|
Габаритные размеры, мм, не более - длина ' - ширина - высота |
160 60 95 |
|
Масса, кг, не более |
0,4 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C -относительная влажность окружающей среды, %, не более - диапазон атмосферного давления, кПа |
от -10 до +50 98 от 84,6 до 106,7 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ходов, не менее |
2600 |
|
Полный средний срок службы, лет, не менее |
3 |
г
Знак утверждения типа
наносится на футляр ГХ-М типографским способом
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоопределители химические ГХ-М в составе: | ||
|
Аспиратор |
АМ-5 |
О |
|
Трубки индикаторные |
ИТ ГХ |
1) |
|
Паспорт «Аспиратор АМ-5» |
АМ5.00.000 ПС |
О |
|
Руководство по эксплуатации «Аспиратор АМ-5» |
АМ5.00.000 РЭ |
1) |
|
Руководство по эксплуатации «Газоопределители химические ГХ-М» |
ГХ-М 5.00.000 РЭ |
1 экз. |
|
«Газоопределители химические ГХ-М. Методика поверки» |
МП 242-2129-2017 |
1 экз. . |
|
Примечание: | 1 ’Номенклатура ТИ ГХ. количество ТИ ГХ и АМ-5 в комплекте поставки ГХ-М определяется | при заказе | ||
Поверка
осуществляется по документу МП-242-2129-2017 «Газоопределители химические ГХ-М. Методика поверки.-,, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15.06.2017 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К или ГГС-03-03 (регистрационный № 62151-15) в комплекте со стандартными образцами состава газовых смесей ГСО 10547-2014 (NO; XT. SO2/N2, H2S/N2, CO2/N2, CO/N2, O2/N2) в баллонах под давлением;
- генератор нулевого воздуха ГНГ-01 (регистрационный № 26765-15);
- измеритель объема ИО-1М (регистрационный № 24806-14),
- секундомер электронный «СЧЕТ-IM» (регистрационный номер 40929-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 8.578-2014 ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 51712-2001 Трубки индикаторные. Общие технические условия
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
7
h /»•,. у.’''й£з«,ый реестр] |!
I \ А;:” измерен"* I 1
\\ \ Ротублч»' Беларусь/ I
V. \"Для документов/ //
ГОСТ 12.1.014-84 ССБТ. В рабочей зоны. Метод измерения концентраций вредных F вешеств индикаторными трубками
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны
Газоопределители химические Г’Х-М. Технические условия. ТУ 2651-015-95663625-2016
