Анализаторы рентгеновские флуоресцентные волнодисперсионные "СПЕКТРОСКАН MSW"

Назначение

Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН MSW» предназначены для измерения массовой доли серы, свинца, марганца и железа в нефти и нефтепродуктах.

Описание

Принцип действия анализатора - рентгенофлуоресцентная волнодисперсионная спектрометрия. Анализируемую пробу помещают в кювету, облучают первичным излучением рентгеновской трубки и измеряют интенсивность вторичного флуоресцентного излучения от образца на длинах волн, соответствующих сере, свинцу, марганцу и железу.

Аналитический сигнал формируется как разность скорости счёта импульсов на линиях серы, свинца, марганца и железа и фона. Оптимальные соотношения «сигнал/фон», статистически достаточное время счета на линиях определяемых элементов и фона, градуировочные характеристики, связывающие аналитический сигнал и массовую долю серы, свинца, марганца и железа в соответствующем диапазоне измерений, а также эксплуатационные параметры задаются заводскими установками.

Анализатор является стационарным настольным прибором, для управления и обработки информации используется встроенное микропроцессорное устройство. Программное обеспечение (ПО) анализатора предназначено для управления его работой и процессом измерений.

Конструктивно анализатор состоит из спектрометрического блока и блока вакуумного насоса с дополнительным оборудованием для подключения источника гелия. Спектрометрический блок включает в себя: рентгеновскую трубку, сканирующий рентгеновский спектрометрический канал с кристаллом-анализатором, детектор (пропорциональный счетчик), устройство водяного охлаждения. Анализатор может работать в двух режимах, отличающихся средой оптического контура, который можно вакуумировать или заполнять гелием.

Измерение массовой доли серы, свинца, марганца и железа в образце включает последовательный анализ двух проб нефти или нефтепродукта (единичные измерения). Па экране, на передней панели анализатора, отображаются результаты двух единичных измерений, разность между’ ними, а также среднее арифметическое значение массовой доли определяемого элемента (результат измерения), эти же результаты выводятся на печать на встроенный принтер.

Анализатор имеет возможность подключения к персональному компьютеру типа IBM PC/AT через последовательный интерфейс RS 232С или интерфейс USB.

Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий. Внешний вид анализаторов показан на рисунке 1. Места пломбирования анализаторов показаны на рисунке 2.

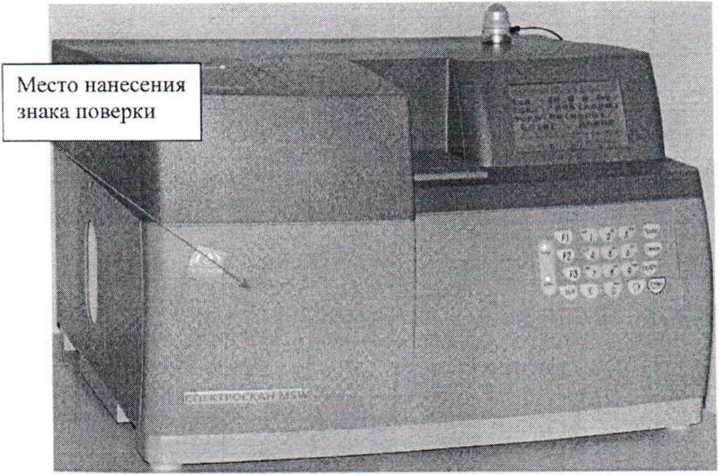

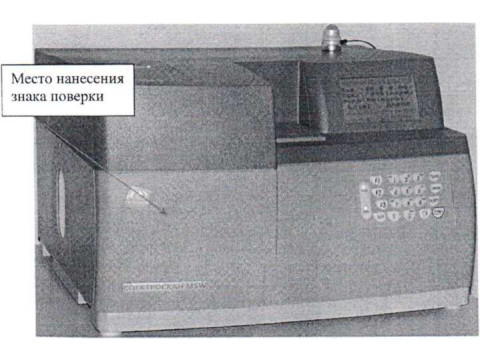

Рисунок 1 - Внешний вид анализатора СПЕКТРОСКАН MSW

|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

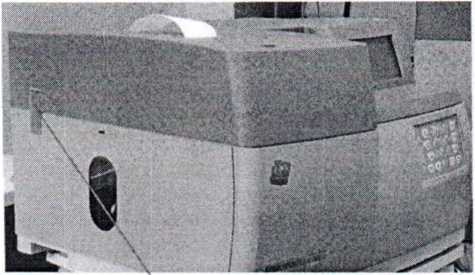

Место пломбирования слева

■

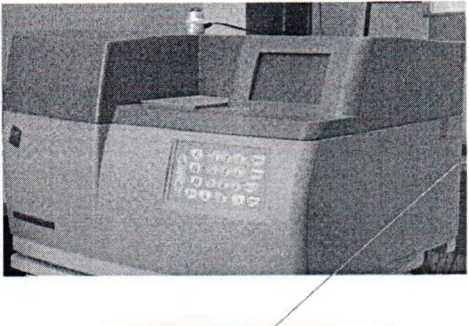

Место пломбирования справа

Рисунок 2 - Места пломбирования анализатора СПЕКТРОСКАН MSW

Программное обеспечение

Анализаторы оснащаются встроенным ПО «SPW-D3» и автономным ПО «Количественный анализ», которое управляет работой анализатора отображает, обрабатывает и хранит полученные данные.

Идентификационные данные встроенного ПО приведены в Таблице 1, идентификационные данные автономного ПО приведены в Таблице 2.

Таблица 1 - Идент ификационные данные встроенного ПО

Таблица 2 - Идентификационные данные автономного ПО

Встроенное и автономное ПО является полностью метрологически значимым. Встроенное ПО выполнят следующие функции;

- управление анализатором;

- проведение диагностических проверок анализатора и отдельных его блоков;

- обработку и хранение результатов измерений.

Автономное ПО выполнят следующие функции:

- управление анализатором;

- настройка режимов работы анализатора;

- обработка и хранение результатов измерений;

- построение градуировочных графиков.

Уровень защиты встроенною и автономного ПО анализаторов «высокий», согласно Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Таблица 3 - Метрологические ха

Модуль разности между двумя последовательными измерениями.

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на заднюю панель анализатора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной [рафики.

Комплектность

Таблица 5 - Комплектность средства измерений

.................  ч /              ' X ...

Поверка осуществляется по документу Ml 1-242-2040-2016 «Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН MSW». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.09.2016 г.

Основные средства поверки: стандартные образцы массовой доли серы в минеральном масле: ГСО 9513-2010 (СН-0.0003-НС), ГСО 9405-2009 (СН-0.030-НС), ГСО 9407-2009 (СП-0,100-НС). ГСО 9416-2009 (СП-5,000-НС), стандартные образцы содержания металлов в нефтепродуктах: СО СМН-ПА (Мп, Fe, Pb)-2 (ГСО 10066-2012). СО СМН-ПА (Мп. Fe, РЬ)-50 (ГСО 10066-2012).

Допускается применение других стандартных образцов, допущенных к применению в Российской Федерации в установленном порядке и обеспечивающих определение метрологических характеристик анализатора с требуемой точностью.

Знак поверки наносится на лицевую панель анализатора, как показано на рисунке 1.

Сведения о методах измерений

Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН MSW». Руководство по эксплуатации РА 18.000.000 РЭ.

ГОСТ Р 53203-2008. «Нефтепродукты. Определение серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны».

ГОСТ Р 52660-2006. «Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны».

ГОСТ ISO 20884-2012. «Топлива автомобильные. Метод определения содержания серы рентгснофлуорссцентной спектрометрией с дисперсией по длине волны».

Нормативные документы

Технические условия ТУ 4276-010-23124704-2015
