Система автоматизированная контроля и учета электрической энергии КОНУС -2000 (далее - системы) предназначены для измерения потребленной электрической энергии, накопления, обработки, хранения, отображения и передачи информации о потребленной электрической энергии на верхний уровень в структуре многоуровневых автоматизированных систем учета и контроля электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2603 18 |
| Наименование | Системы автоматизированные контроля и учета электрической энергии КОНУС-2000 |
| Год регистрации | 2018 |
| Номер сертификата | 11765 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2023-05-31 |
| Получатель сертификата | ООО "АВТОМАТИЗАЦИЯ-2000", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "АВТОМАТИЗАЦИЯ-2000"
Адрес: ул. Буденного 11, к.6, 220070, г. Минск
Контакты: +375 17 230 58 98 / +375 17 230 22 23 / info@a2000.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1499-2012 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 13 2603 18 [2018-08-24]
rb-03-13-2603-18_2018-08-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2603 18 [2012-04-05]
rb-03-13-2603-18_2012-04-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2603 18 [2012-07-16]
rb-03-13-2603-18_2012-07-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2603 18 [2014-09-26]
rb-03-13-2603-18_2014-09-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2603 18 [2011-02-23]
rb-03-13-2603-18_2011-02-23.pdf
|
Скачать |
Описание типа
Назначение
Система автоматизированная контроля и учета электрической энергии КОНУС -2000 (далее - системы) предназначены для измерения потребленной электрической энергии, накопления, обработки, хранения, отображения и передачи информации о потребленной электрической энергии на верхний уровень в структуре многоуровневых автоматизированных систем учета и контроля электроэнергии.
Область применения - промышленные предприятия и объекты энергосистемы.
Описание
Принцип действия системы: по проводным линиям связи, через интерфейс RS 485 устройство сбора и передачи данных (далее - УСПД) опрашивает счетчики, сохраняет полученные данные и архивы в энергонезависимую память, ведет отсчет текущего времени и, при необходимости, корректирует время в счетчиках. Автоматизированное рабочее место (далее - АРМ) по интерфейсам RS232, Ethernet или через GSM модем периодически осуществляет опрос УСПД, сохраняет полученные данные в энергонезависимой памяти, отображает их на экране монитора и формирует отчетные формы, которые можно вывести на принтер Хранимые в счетчиках данные могут быть переданы в АРМ напрямую, путем транзитного (через УСПД) доступа к счетчику. АРМ также используется для параметризации УСПД.
Системы имеют две модификации: система КОНУС-2000 и система КОНУС-2000Е, отличающиеся конструкцией и функциональными возможностями
В состав системы входят:
- автоматизированное рабочее место на базе ПЭВМ, сертифицированной в установленном порядке, с программным обеспечением (далее «АРМ «Энергетика»;
- устройство сбора и передачи данных КОНУС-2000 или КОНУС-
- счетчики электрической энергии с цифровыми интерфейсами RS-485 класса точности 0.2S, 0.5S, 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.22-2012. внесенные в Государственный реестр средств измерений (представлены в таблице 1);
- проводные линии связи УСПД со счетчиками электрической энергии и УСПД с системами верхнего уровня.

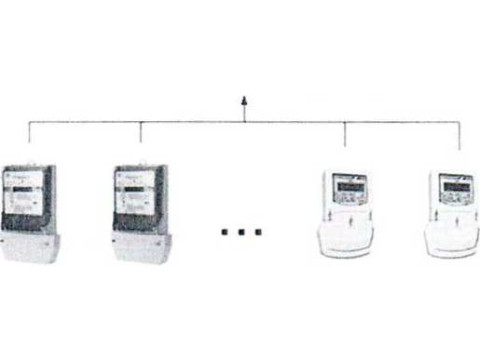

Внешний вид системы представлен на рисунке 1.
'1 Сервер
КОНУС-2000 (КОНУС-2000Е)
Рисунок 1 - Внешний вид системы
Структура условного обозначения системы приведена на рисунке 2.
Система автоматизированная контроля и учета электрической энергии КО Н У С-2 000X-XXX-XXX
I----------- 1-255 - количество счетчиков
1-255 - количество УСПД -------------------- Е - наличие интерфейса Ethernet
Рисунок 2 - Структура условного обозначения системы
Схема пломбировки УСПД для защиты от несанкционированного доступа к рабочим элементам, а также место нанесения знака поверки в виде клейма-наклейки приведена в приложении А.
Защита от несанкционированной корректировки системного времени, данных параметризации и архива данных о потребленной электроэнергии осуществляется с помощью системы паролей, аппаратной блокировки доступа, пломбирования компонентов системы и генерации контрольных сумм данных.
Государственный реестр средств измерений Республики Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики систем представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 Пределы допускаемой относительной погрешности преобразования цифрового сигнала в именованные величины, %, |
±0,1 |
|
2 Пределы допускаемой относительной погрешности каждого канала при измерении электрической энергии, % |
±(0,1 + предел допускаемой относительной погрешности счетчика электрической энергии по ГОСТ 31819.21-2012 или ГОСТ 31819.22-2012). |
|
3 Суточный ход часов УСПД, с/сут, не более |
±5 |
|
4 Допускаемая абсолютная погрешность синхронизации часов счетчиков с часами УСПД, с, не более. |
±2 |
|
5 Напряжение питания сети переменного тока |
230123 |
|
6 Частота сети питания переменного тока, Гц |
5011 |
|
7 Потребляемая мощность УСПД, Вт, не более |
35 |
|
8 Число входных каналов УСПД для сбора данных со счетчиков электрической энергии по интерфейсу RS 485. |
3 |
|
9 Количество подключаемых к УСПД счетчиков по физическим линиям связи. |
до 150 (до 50 по каждому входному каналу УСПД). |
|
10 Общее количество подключаемых к УСПД счетчиков по физическим линиям связи и по радиоканалу. |
до 255 |
|
11 Количество выходных каналов УСПД для передачи данных в системы верхнего уровня: для КОНУС-2000: через GSM-модем, по интерфейсу RS 232; для КОНУС-2000Е: через GSM-модем, по интерфейсу RS 232; Ethernet. |
1 1 1 1 1 |
|
12 Возможность хранения числовых параметров длительностью, мес, не менее |
36 |
|
13 Габаритные размеры УСПД, мм, не более |
270x210x60 |
|
14 Масса УСПД, кг, не более |
3 |
|
15 Средняя наработка на отказ, ч, не менее |
60000 |
|
16 Средний срок службы, лет, не менее |
10 |
|
17 Степень защиты оболочки УСПД по ГОСТ 14254-96 |
IP20 |
|
18 Версия программного обеспечения |
2.37.2 |
|
19 Климатические условия при эксплуатации УСПД: - температура окружающего воздуха, °C; - относительная влажность окружающего воздуха, %; - атмосферное давление, кПа. |
от минус 35 до плюс 60 от 40 до 90 (при плюс 30 °C) от 86 до 106,7 |
Государственный реестр I средств измерений ] \ Республики Беларусь / \Для документов/
''Ч5§елГУ!^'
Знак утверждения типа
Знак утверждения типа наносится на лицевой панели УСПД и на титульных листах эксплуатационной документации типографским способом (или другим способом на ухудшающим качества).
Комплектность
В комплект системы входят:
|
Наименование |
Количество | |
|
Конус-2000 |
Конус-2000Е | |
|
Формуляр РБ.СИФД.462485 ФО |
1 | |
|
Автоматизированное рабочее место на базе ПЭВМ |
1 " | |
|
ПО «АРМ Энергетика» на CD диске РБ.СИФД.462485.00 |
1 | |
|
Методика поверки МРБ МП.1499-2012 |
1 | |
|
УСПД «Конус-2000Е» РБ.СИФД.462485.001 |
- |
1-255' |
|
УСПД «Конус-2000Е». Руководство по эксплуатации РБ.СИФД.462485.001 РЭ |
- |
1 |
|
АРМ Энергетика. Руководство оператора РБ.СИФД.462485-01 34 01-1 |
- |
1 |
|
УСПД «Конус-2000» РБ.СИФД 462485.002 |
1-255' |
- |
|
УСПД «Конус-2000». Руководство по эксплуатации РБ.СИФД.462485 002.РЭ |
1 |
- |
|
АРМ Энергетика. Руководство оператора РБ.СИФД.462485-01 34 01-2 |
1 |
- |
|
Счетчик электрической энергии |
1 | |
|
Упаковка |
1 | |
Примечание:
• - количество определяется проектом на систему в соответствии с заказом:
•• - поставляется по отдельному заказу.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 101337901.002-2012 Система автоматизированная контроля и учета электрической энергии КОНУС-2000. Технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
МРБ МП.1499-2012 Система автоматизированная контроля и учета электрической энергии КОНУС-2000.Методика поверки
Для документой
Государственный реестр средств измерений Республики Беларусь
Заключение
Системы автоматизированные контроля и учета электрической энергии КОНУС-2000 соответствуют ГОСТ 22261-94, ТУ BY 101337901.002-2012, ТР ТС 004/2011 (декларация о соответствии № ЕАЭС BY/112 11.01. ТР004 003 27614 от 18.06.2018, действительна по 01.06.2023), ТР ТС 020/2011 (декларация о соответствии № ЕАЭС BY/112 11.01. ТР004 003. 27614 от 18.06.2018, действительна по 01.06.2023).
Межповерочный интервал - не более 24 месяцев
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
