Профилометры поверхности катания колесной пары ИКП
| Номер в ГРСИ РФ: | РБ 03 01 3096 18 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Профилометры |
| Производитель / заявитель: | ООО "РИФТЭК", г. Минск |
Профилометры поверхности катания колесной пары ИКП (далее - прибор) предназначены для измерения следующих геометрических параметров колесной пары железнодорожного подвижного состава:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3096 18 |
| Наименование | Профилометры поверхности катания колесной пары ИКП |
| Год регистрации | 2018 |
| Номер сертификата | 11766 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2023-05-31 |
| Получатель сертификата | ООО "РИФТЭК", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "РИФТЭК"
Адрес: г. Минск, Логойский тракт, 22-311
Контакты: 265-35-13 / info@riftek.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1645-2014 (в т.ч. находящиеся в экспулатации). |
Поверители
Скачать
|
Описание типа РБ 03 01 3096 18 [2018-07-17]
rb-03-01-3096-18_2018-07-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3096 18 [2012-07-18]
rb-03-01-3096-18_2012-07-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3096 18 [2014-10-02]
rb-03-01-3096-18_2014-10-02.pdf
|
Скачать |
Описание типа
Назначение
Профилометры поверхности катания колесной пары ИКП (далее - прибор) предназначены для измерения следующих геометрических параметров колесной пары железнодорожного подвижного состава:
- высоты гребня (проката);
- толщины гребня;
- крутизны гребня;
- толщины бандажа,
а также для снятия и анализа полного профиля поверхности катания колеса, поддержки электронной базы данных по износу колесных пар и проведения допускового контроля и разбраковки при техническом осмотре, освидетельствовании, ремонте и формировании колесных пар железнодорожного подвижного состава.
Область применения - предприятия и организации, осуществляющие изготовление, эксплуатацию, обслуживание и ремонт подвижного состава, имеющего колесные пары железнодорожного подвижного состава.
Описание
Принцип действия прибора основан на сканировании лазерным лучом поверхности катания колесной пары и записи профилограммы. Геометрические параметры гребня рассчитываются автоматически по снятому профилю. Измерения производят непосредственно на подвижном составе, без выкатки колесных пар.
Прибор изготавливают в трёх исполнениях:
- ИКП - стандартный профилометр;
- ИКП-Т - профилометр с лапкой для измерения толщины бандажа;
- ИКП-Short - профилометр с укороченной рукояткой.
Прибор состоит из лазерного сканирующего модуля, зарядного устройства и кабеля для передачи данных, а также настроечной меры, которая поставляется по отдельному заказу. В качестве устройства индикации может использоваться любой компьютер (например, карманный персональный компьютер, имеющий Bluetooth) (далее - КПК). КПК в комплект поставки не входит, а поставляется по отдельному заказу.
Между лазерным сканирующим модулем и КПК обеспечивается беспроводная свяЗ|э посредством Bluetooth. Прибор имеет интерфейс для подключения к ПЭВМ для передачи данных.
Прибор обеспечивает регистрацию и хранение в памяти КПК результатов не менее 100000 последних измерений.
Место нанесения знака поверки приведено в приложении А к описанию типа.

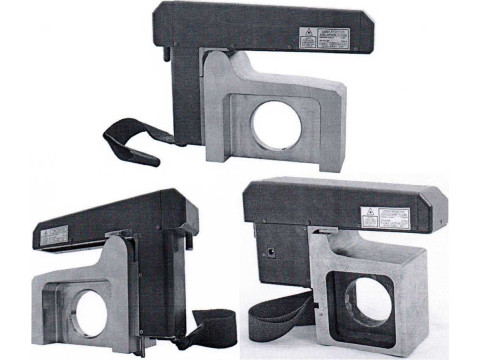

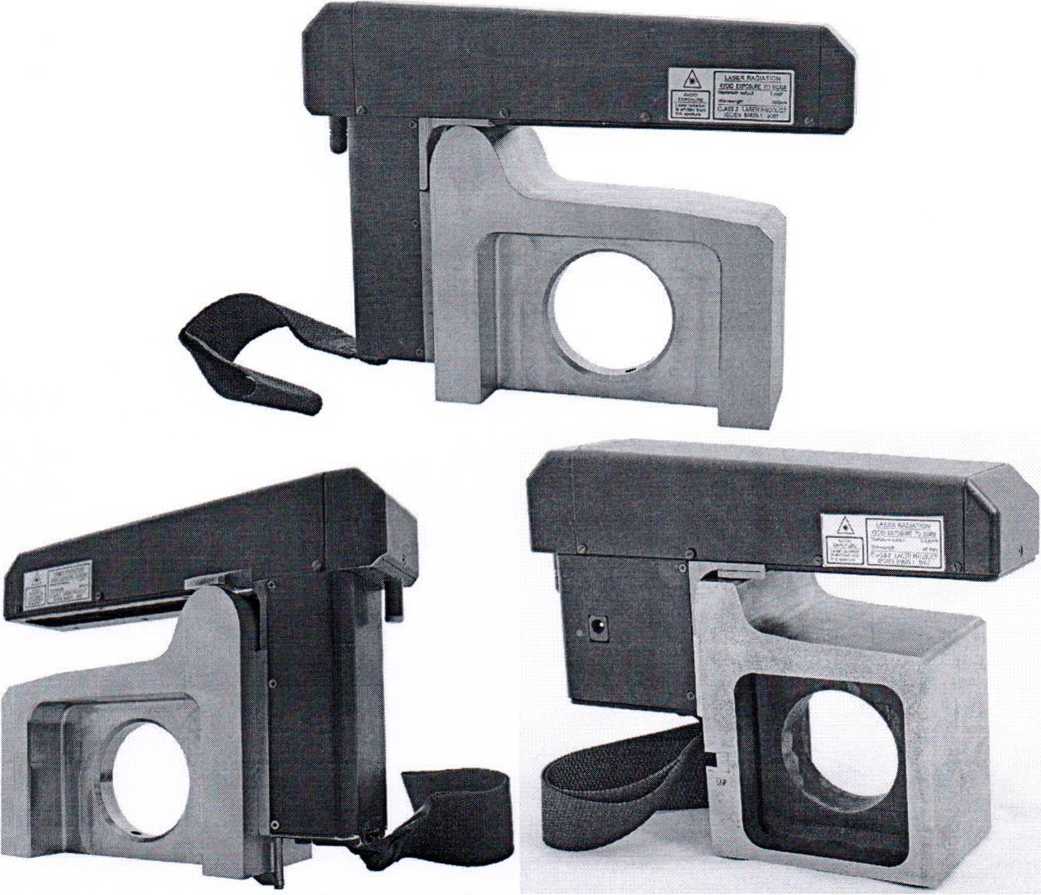

Внешний вид прибора представлен на рисунке 1.
Рисунок 1 - Внешний вид прибора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики прибора указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазоны измерений параметров поверхности катания колесной пары, мм: - высота гребня - толщина гребня - крутизна гребня - толщина бандажа |
от 20 до 45 0Т ч |
'Ч'ДарСТВВннЬЙ 0вйггп1 бслублиш Беларусь / «Для документов/
Окончание таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности при измерении параметров поверхности катания колесной пары, мм: - высота гребня - толщина гребня - крутизна гребня - толщина бандажа |
±0,10 ±0,10 ±0,20 ±0,50 |
|
Размах показаний, мм, не более: - высота гребня - толщина гребня - крутизна гребня - толщина бандажа |
0,05 0,05 0,10 |
|
Условия эксплуатации: - температура воздуха окружающей среды, °C - относительная влажность воздуха |
от минус 15 до плюс 35 до 80% при 25°С |
|
Условия транспортирования: - температура воздуха окружающей среды, °C - относительная влажность воздуха |
от минус 25 до плюс 50 до 98% при 25°С |
|
Степень защиты, обеспечиваемой оболочкой прибора по ГОСТ 14254 |
IP42 |
|
Номинальное напряжение питания, В |
3,7 |
|
Габаритные размеры, мм, не более: - лазерного модуля -КПК |
265x160x70 113x96x23 |
|
Масса, кг, не более: - лазерного модуля -КПК |
2,7 0,35 |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
Комплектность
Комплектность поставки указана в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
1 Устройство индикации (КПК) * |
1 |
|
2 Лазерный сканирующий модуль |
1 |
|
3 Зарядное устройство 5 В, 1 А для КПК * |
1 |
|
4 Зарядное устройство 5 В, 1 А для лазерного модуля |
1 |
|
5 Кабель для передачи данных * |
1 |
|
6 Футляр |
1 |
|
7 ПО поддержки базы данных (CD-диск) |
1 |
|
8 Руководство по эксплуатации |
1 |
|
9 Методика поверки * |
1 |
|
10 Средства для настройки *: | |
|
10.1 Настроечная мера |
/Л S ЛЬ / \ • |
|
10.2 ПО для настройки и поверки прибора | |
|
Примечание: * - поставляется по отдельному заказу |
II 1 средств измерений ___________________U \ Республики Бег.лруси / |
цля документов/ /]
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100051163.002-2014 «Профилометр поверхности катания колесной пары И КП».
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
МРБ МП. 1645-2014 «Профилометры поверхности катания колесной пары ИКП».
Заключение
Профилометры поверхности катания колесной пары ИКП соответствуют требованиям ТУ BY 100051163.002-2014, ТР ТС 020/2011 (декларация о соответствии ЕАЭС BY /112 11.01. ТР020 003 27345 от 28.05.2018)
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
220053, г. Минск, Старовиленский тракт, 93, тел.234-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
