Профилометры поверхности катания колесной пары ИКП М

Назначение

Профилометры поверхности катания колесной пары ИКП М (далее — профилометры) предназначены для измерения следующих геометрических параметров колесной пары железнодорожного подвижного состава: высоты гребня (проката), толщины гребня, крутизны гребня, а также для снятия и анализа полного профиля поверхности катания колеса, поддержки электронной базы данных по износу колесных пар и проведения допускового контроля и разбраковки при техническом осмотре, освидетельствовании, ремонте и формировании колесных пар железнодорожного подвижного состава.

Область применения - предприятия и организации, осуществляющие изготовление, эксплуатацию, обслуживание и ремонт подвижного состава, имеющего колесные пары железнодорожного подвижного состава.

Описание

Принцип действия профилометра основан на бесконтактном сканировании поверхности катания колесной пары и записи профилограммы. Ееометрические параметры гребня рассчитываются автоматически по снятому профилю. Измерения производят непосредственно на подвижном составе без выкатки колесных пар.

Профилометр состоит из лазерного сканирующего модуля, настроечной меры, зарядного устройства, модуля Bluetooth и кабеля для передачи данных. В качестве устройства индикации используется карманный персональный компьютер (далее - КПК).

Результаты измерений (геометрические размеры и профиль поверхности) отображаются на дисплее КПК, могут быть сохранены в памяти КПК и переданы в базу данных персонального компьютера. Одновременно сохраняются дополнительные данные: номер оператора, идентификатор стороны (левое или правое колесо), номер оси, номер локомотива (вагона), помер колесной пары и т.д.

Между лазерным сканирующим модулем и КПК обеспечивается беспроводная связь посредством Bluetooth. Профилометр имеет интерфейс для подключения к ПЭВМ для передачи данных.

Профилометр обеспечивает регистрацию и храпение в памяти КПК не менее 100 000 результатов измерений.

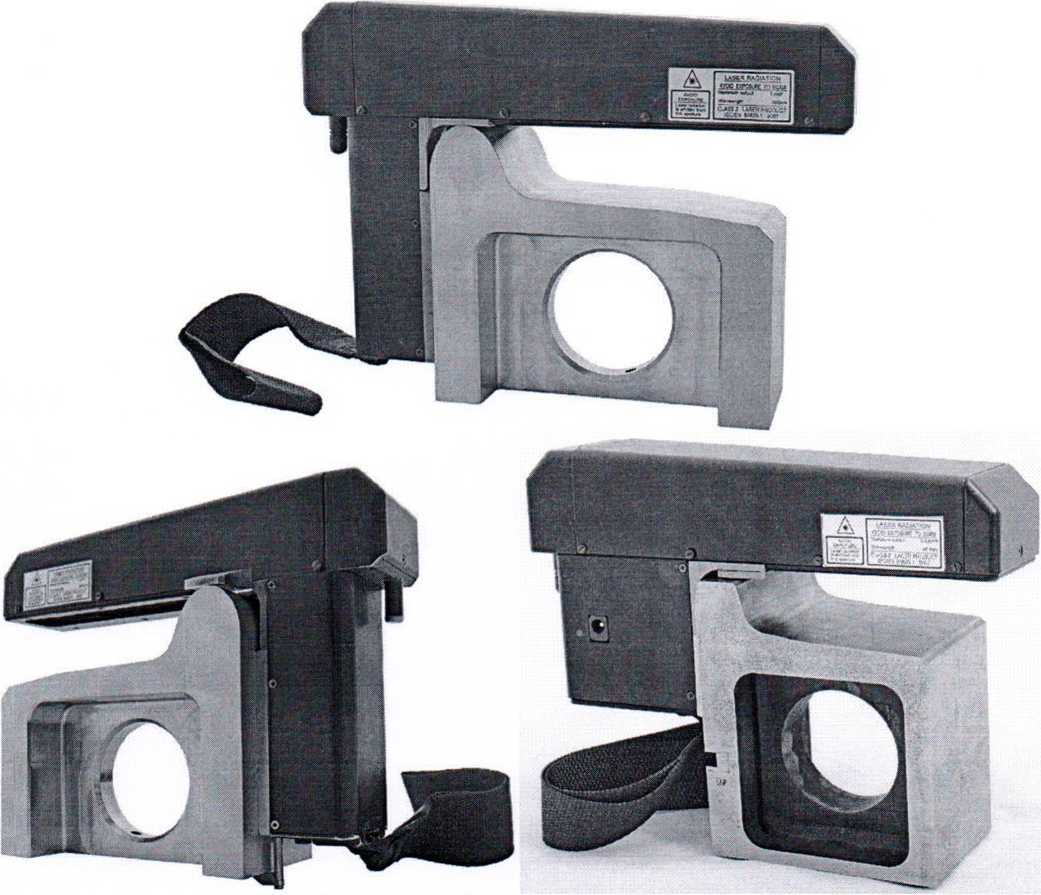

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1 - Обязательные метрологические требования

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2 - Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям

Комплектность

Таблица 3 - Комплектность ____________

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на корпус профилометра и на титульный лист руководства по эксплуатации.

Поверка осуществляется по МРБ МП. 3434-2022 «Система обеспечения единства измерений Республики Беларусь. Профилометры поверхности катания колесной пары ИКП М. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ BY 100051163.001-2022 «Профилометр поверхности катания колесной пары ИКП М. Технические условия»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Республики Беларусь «Средства электросвязи.

Безопасность» ТР 2018/024/BY.

методику поверки:

МРБ МП. 3434-2022 «Система обеспечения единства измерений Республики Беларусь. Профилометры поверхности катания колесной пары ИКП М. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4 - Перечень средств поверки_____________________________________________________

Наименование и тип средств поверки ________________

Меры концевые плоскопараллельные, набор № 3 по ГОСТ 9038-90. длина мер от 0,5 до 100 мм, класс точности 3___

Угольник специальный для крепления профилометра____________________________

Настроечная мера (РФ505.1 1)____________________________________________________

Термогигрометр UNITESS ТПВ1___________________________________________

Примечание - Допускается применение других средства поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5 - Идентификация программного обеспечения

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: профилометры поверхности катания колесной пары ИКП М соответствуют требованиям ТУ BY 100051163.001-2022, ТР ТС 020/2011, ТР 2018/024/BY.
