Анализаторы жидкости универсальные MOD-C-4000

Назначение

Анализаторы жидкости универсальные MOD-C-4000 (далее - анализаторы) в зависимости от модели измерительной ячейки могут применяться для измерения и контроля технологических параметров жидких сред: мутности, оптической плотности (цвета), массовой концентрации нефтепродуктов в воде в ультрафиолетовом, видимом и ближнем инфракрасном участке спектра.

Описание

Анализаторы жидкости универсальные MOD-C-4000 (далее анализаторы) в зависимости от исполнения предназначены для измерения и контроля технологических параметров жидких сред: мутности, цвета, оптической плотности в ультрафиолетовом, видимом и инфракрасном участке спектра.

Устройство состоит из фотометрического измерительного контроллера и проточной измерительной арматуры (ячейки) со следующими типами оптических датчиков:

• MOD-T16 - предназначен для измерения мутности жидких сред, работает в видимой и инфракрасной части спектра

• MOD-A45 - предназначен для измерения концентрации жидких сред, работает в УФ части спектра

• MOD-A26 - предназначен для измерения цветности, работает в видимой части спектра

Длина оптического пути d определяется размером ячейки (может быть в диапазоне от 1 мм до 1000 мм).

Принцип действия оптических датчиков, предназначенных для измерения концентрации основан на определении оптической плотности в ультрафиолетовом и видимом участке спектра и заключается в измерении ослабления света при/прохоЙденЫ через исследуемую жидкость. Ослабление интенсивности света, вызванное поглощением

V                 / // и/или рассеянием ингредиентов в исследуемой жидкости, описывается законом Ламберта-Бера. В качестве детекторов используются герметизированные кремниевые фотодиоды. По принципу действия оптические датчики делятся на одно- и двух канальные. В двухканальных датчиках фокусированный, постоянный луч света проникает через исследуемую жидкость. Делитель потока оптически разделяет луч света на стороне детектора на два отдельных пучка и через фильтр интерференции подводит их цветоизбирательно к детекторам. Два герметизированных кремниевых фотодиода измеряют для каждого канала интенсивность поступающего света и направляют его в конвертер в виде фототока. В одноканальных датчиках фокусированный, постоянный луч света проникает через исследуемую жидкость. Герметизированный кремниевый фотодиод измеряет интенсивность поступающего, оптически отфильтрованного света и направляет его в конвертер в виде фототока. Выбор длины волн или диапазона длин волн задается для соответствующей задачи измерения с помощью оптических фильтров. При работе в видимом диапазоне в качестве источника излучения применяется вольфрамовая лампа белого накаливания, при работе в УФ диапазоне - ртутная лампа низкого давления. При работе в УФ диапазоне датчики снабжаются дополнительным контрольным кремниевым фотодиодом, с помощью которого определяется интенсивность света УФ источника, которая учитывается при измерении. Благодаря этому исключается отрицательное влияние за счет отклонений интенсивности света лампы.

Принцип действия оптических датчиков, предназначенных для измерения мутности основан на определении уровня рассеянного света и поглощения света в ближнем ИК участке спектра и заключается в измерении интенсивности света по нормали и под углом 11°. Фокусированный луч света проходит через исследуемую жидкость. Свет, рассеиваемый находящимися в исследуемой жидкости частицами, например, следами взвешенных веществ, нерастворенными жидкостями или пузырьками газа, регистрируется под углом 11° восемью герметизированными кремниевыми фотодиодами. Одновременно измеряется свет, прошедший по нормали. Благодаря конструкции принимающей оптики мешающий свет, возникающий в самом измерительном элементе, не учитывается при измерении. Из-за небольшого угла рассеяния проходящий свет и рассеянный свет проходят практически одинаковое расстояние в технологической среде, за счет чего оптимально компенсируются специфические помехи, например, цвет или изменения цвета основной среды, а также загрязнение окна. В качестве источника света используется вольфрамовая лампа накаливания.

Принцип действия оптических датчиков, предназначенных для измерения цветности основан на измерении ослабления интенсивности света, вызванное поглощением и/или рассеянием растворенными и нерастворенными веществами, и детектируется герметичными кремниевыми фотодиодами. Специальная вольфрамовая лампа генерирует постоянный пучок света, который проходит через технологическую среду.

При определенной дине волны в видимом диапазоне (385 - 470 нм) существует потеря света в результате увеличения интенсивности цвета. Датчики производят измерения в различных цветовых шкалах (ASTM, Saybolt).

Для подтверждения метрологических характеристик анализаторов универсальных MOD-C-4000 с оптическим датчиком для измерения концентрации, применяются стандартные образцы состава нефтепродуктов в водорастворимой матрице НВМ-9-ЭК (ГСО 8654-2005). Для анализаторов универсальных MOD-C-4000 с оптическим датчиком для измерения мутности применяются стандартные образцы мутности (формазиновая суспензия, ГСО 7271-96). Для анализаторов универсальных MOD-C-4000 с оптическим датчиком для измерения цветности применяется набор мер оптической плотностиДуЮО-001.

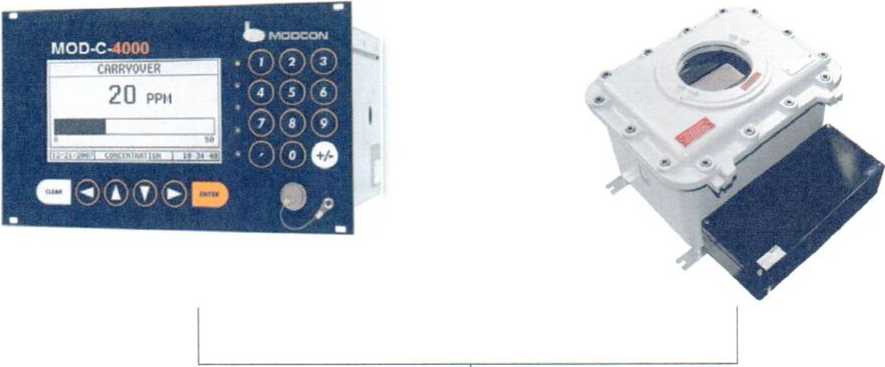

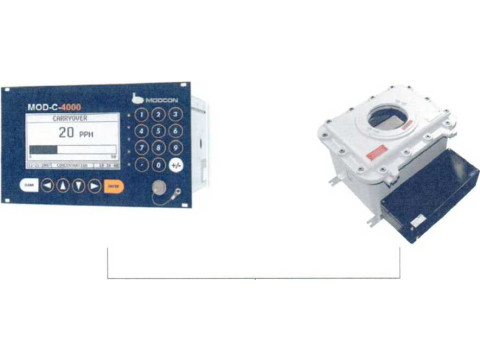

Внешний вид и варианты комплектации анализаторов представлены на фото 1.

Фото 1.

А45

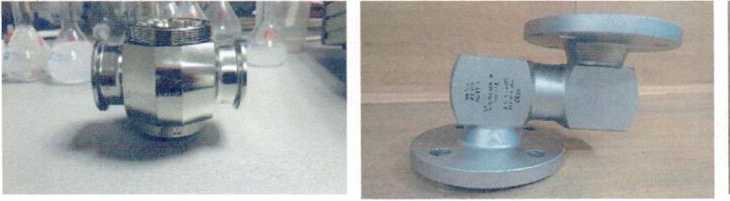

Варианты исполнений измерительных ячеек анализатора представлены на фото 2.

Фото 2.

Основные технические и метрологические характеристики средства измерений:

Таблица 1. Метрологические характеристики датчиков с измерительной ячейкой

Продолжение таблицы 1

* ЕМФ - единицы мутности по формазину (формазиновая суспензия)

** - может варьироваться в зависимости от исполнения корпуса по требованию заказчика

*** - может варьироваться в зависимости от исполнения корпуса по требованию заказчика

Таблица 2. Технические характеристики измерительного контроллера MOD-C-4000

(исполнения 4201. 4422. 4452. в зависимости от типа измерительной ячейки)

* - может варьироваться в зависимости от исполнения корпуса по требованию.даказчика

** - может варьироваться в зависимости от исполнения корпуса по требованги^ййказчика

Место нанесения поверительного клейма-наклейки указано в Приложений           '

V             /I

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию анализаторы жидкости универсальные MOD-C-4000 типографским способом.

Комплектность

Нормативные документы

Техническая документация фирмы «Modcon Systems Ltd.», Израиль.

МРБ.МП .>/7,Zc 7\] Анализаторы жидкости универсальные MOD-C-4000. Методика поверки.

СТБ 8062-2016 Меры коэффициентов направленного пропускания, диффузного и зеркального отражений, оптической плотности, координат цвета и цветности. Методика поверки.

Заключение

Анализаторы жидкости универсальные MOD-C-4000 соответствуют требованиям технической документации фирмы «Modcon Systems Ltd.», Израиль.

Анализаторы жидкости универсальные MOD-C-4000 соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», сертификат соответствия № RU C-IL.MH04.B.00193.

Анализаторы жидкости универсальные MOD-C-4000 соответствуют требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», сертификат соответствия № RU C-IL.MH04.B.00167.

Анализаторы жидкости универсальные MOD-C-4000 соответствуют требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», сертификат соответствия № RU C-IL.MH04.B.00168

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии)
