Анализаторы влажности Aurora H20
| Номер в ГРСИ РФ: | РБ 03 09 6256 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «GE Sensing & Control Technologies (Shanchai) Co.Ltd», Китай |
|
Описание типа РБ 03 09 6256 17 [2017-11-15]
rb-03-09-6256-17_2017-11-15.pdf
|
Скачать |
Анализаторы влажности Aurora (далее - анализаторы) предназначены для непрерывного измерения концентрации влаги в природном газе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6256 17 |
| Наименование | Анализаторы влажности Aurora H20 |
| Год регистрации | 2017 |
| Номер сертификата | 11028 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "GE Sensing EMEA", Ирландия (IE) |
Производитель / Заявитель
фирма "GE Sensing EMEA"
Адрес: Sensing House, Shannon Free Zone East, Shannon
Контакты: Тел.: +353 61 470 200 Факс: + 353 61 47 1359 Сайт: http://www.ge.com/ie
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2696-2017. |
Поверители
Скачать
|
Описание типа РБ 03 09 6256 17 [2017-11-15]
rb-03-09-6256-17_2017-11-15.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы влажности Aurora (далее - анализаторы) предназначены для непрерывного измерения концентрации влаги в природном газе.
Область применения - энергетика, нефтехимическая, химическая промышленности и другие области деятельности.
Описание
Принцип действия анализаторов основан на законе Бугера-Ламберта-Бера. При определенных частотах молекула воды поглощает световую энергию. При заданной частоте поглощения по мере увеличения концентрации водяных паров поглощение световой энергии также увеличивается.
В анализаторе используется диодный лазер, который работает в узком диапазоне частот в ближней инфракрасной области спектра.
Интенсивность излучения диодного лазера, поглощенного и прошедшего через анализируемый газ, измеряется с помощью фотодетектора. Амплитуда второй гармоники сигнала поглощенного излучения непосредственно связана с парциальным давлением паров воды. Отношение парциального давления паров воды к общему давлению анализируемого газа, умноженное на 106 и представляет собой концентрацию влаги в анализируемом газе.
Температура анализируемого газа контролируется платиновым термометром сопротивления, давление - микроманометром с мембраной из кремния.
Система пробоотбора и абсорбционная ячейка установлены в термостатируемый отсек из нержавеющей стали. Наличие нагревателя позволяет сохранить пробу в газообразном состоянии.
Анализатор снабжен ЖК-дисплеем, программируемыми аналоговыми выходами 4-20 мА, а также двумя программируемыми цифрс^ми портами (RS232/485) с протоколом Modbus.
При использовании анализатора в холодных климатических условиях в корпусе может быть установлен дополнительный обогрев для предотвращения конденсации.
Программное обеспечение PanaView позволяет выполнять дистанционное считывание показаний, построение графиков трендов, диагностику и спектральные сканы. Всю информацию можно сохранять как текстовые файлы в формате ASCII, что даёт возможность экспортировать данные в другие прикладные программы, например, в Microsoft Excel.

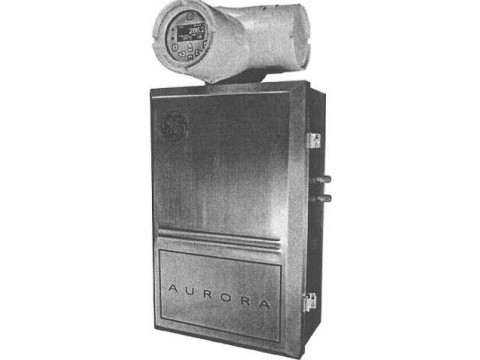

Внешний вид анализаторов приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки на анализаторы приведена в Приложении А к описанию типа.

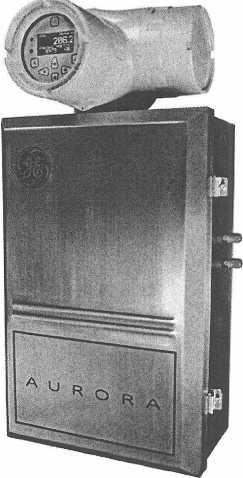

Рисунок 1 - Внешний вид анализатора
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик анализаторов. Идентификационные данные ПО приведены в таблице 1.
______Таблица 1 - Идентификационные данные ПО___________________________
|
Обозначение анализатора |
Наименование ПО |
Идентификация ПО (контрольная сумма ПО) |
Номер версии ПО |
|
Aurora |
Внутреннее ПО |
3077С518 |
Н20.001.Е |
|
PanaView (внешнее ПО) |
- |
1.4.8 | |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | |||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализатора указаны в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики
анализатора
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений объемной концентрации влаги (в зависимости от настройки анализатора) |
от 5 до 5000 ppm Н2О |
|
Диапазон показанной температуры точки росы |
от минус 65,5 до минус 2,6 °C |
|
Пределы допускаемой погрешности анализатора при измерении объемной концентрации влаги |
относительная: ±2 % абсолютная: ±4 ppm Н2О (в зависимости от того, что больше) |
|
Аналоговый выходной сигнал Рабочий диапазон температур окружающей среды ______________________ Диапазон температур окружающей среды при хранении Рабочий диапазон объемного расхода анализируемой пробы Максимальное рабочее давление в абсорбционной ячейке ________ Напряжение питания: - от сети постоянного тока - от сети переменного тока |
4-20 мА постоянного тока с ____максимальной нагрузкой 500 Ом от минус 20 до 65 °C от минус 20 до 70 °C от 0,012 до 0,056 м3/ч 172 кПа 24 В от 100 до 240 В |
|
Максимальная потребляемая мощность |
120 Вт |
|
Степень защиты оболочки по ГОСТ 14254 (для пыле- влагозащищен-нюго исполнения) _____ Габаритные размеры, не более |
IP66 841,2 х 461 х 332,3 мм |
|
Масса, не более |
37 кг |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки анализаторов определяется заказом в соответствии с технической документацией фирмы "GE Sensing ЕМЕА", Ирландия.
Основной комплект поставки включает:
- анализатор - 1 шт.;
- инструкция по эксплуатации - 1 экз.
■' \ л
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "GE Sensing ЕМЕА", Ирландия.
МРБ МП.2696-2017 "Анализаторы влажности Aurora Н2О. Методика поверки".
Заключение
Анализаторы влажности Aurora соответствуют технической документации фирмы "GE Sensing ЕМЕА", требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: № ТС N RU Д-IE.H003.B.00317, декларация действительна по 24.11.2021), ТР ТС 012/2011 (Регистрационный номер сертификата соответствия: № ТС RU С-1Е.ГБ05.В.00239, сертификат действителен по 13.11.2018).
Межповерочный интервал - не более 12 месяцев (для анализаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
