Анализаторы кислорода XMO2
| Номер в ГРСИ РФ: | РБ 03 09 6259 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «GE Sensing & Control Technologies (Shanchai) Co.Ltd», Китай |
|
Описание типа РБ 03 09 6259 17 [2017-11-15]
rb-03-09-6259-17_2017-11-15.pdf
|
Скачать |
Анализаторы кислорода ХМО2 (далее - анализаторы) предназначены для непрерывного измерения концентрации кислорода в газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6259 17 |
| Наименование | Анализаторы кислорода XMO2 |
| Год регистрации | 2017 |
| Номер сертификата | 11031 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "GE Sensing EMEA", Ирландия (IE) |
Производитель / Заявитель
фирма "GE Sensing EMEA"
Адрес: Sensing House, Shannon Free Zone East, Shannon
Контакты: Тел.: +353 61 470 200 Факс: + 353 61 47 1359 Сайт: http://www.ge.com/ie
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) или допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2694-2017. |
Поверители
Скачать
|
Описание типа РБ 03 09 6259 17 [2017-11-15]
rb-03-09-6259-17_2017-11-15.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы кислорода ХМО2 (далее - анализаторы) предназначены для непрерывного измерения концентрации кислорода в газовых смесях.
Область применения - энергетика, нефтехимическая, химическая промышленности и другие области деятельности.
Описание
Анализатор измеряет концентрацию кислорода в газовой смеси, используя парамагнитные свойства кислорода. Магнитная восприимчивость кислорода примерно в 100 раз больше магнитной восприимчивости большинства газов, и поэтому кислород выделяется среди других газов в смеси по степени втягивания его в магнитное поле. Величина магнитной восприимчивости кислорода в значительной степени зависит от температуры - при увеличении температуры величина магнитной восприимчивости уменьшается. Таким образом, используя совместно градиенты напряженности магнитного поля и температуры, в измерительной ячейке может быть получен вынужденный поток кислородсодержащей газовой смеси -явление термомагнитной конвекции. Интенсивность этого потока зависит от концентрации кислорода в газовой смеси.
Анализатор имеет встроенный микропроцессор для задания режимных параметров, градуировки, обработки измерительной информации и передачи ее на внешние устройства. Встроенный в анализатор микропроцессор позволяет осуществлять автоматическую компенсацию изменений свойств фонового газа и/или давления, а также повышает быстродействие за счет специального программного обеспечения.
Анализатор дополнительно может комплектоваться устройствами пробоподготовки.
Анализатор имеет обычное и взрывозащищенное исполнение.-

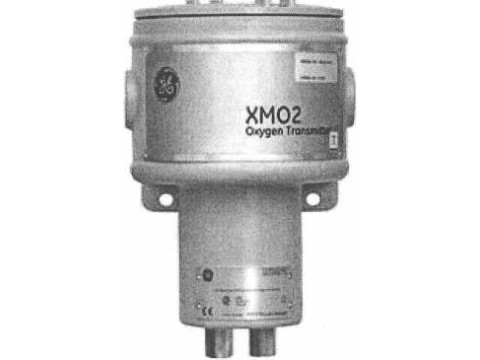

Внешний вид анализатора приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки на анализатор приведена в Приложении А к описанию типа.
Рисунок 1 - Внешний вид анализатора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализатора указаны в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики
э л I V»
анализатора
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерений концентрации кислорода |
От 0 % до 100 % |
|
Устанавливаемый диапазон измерений концентрации кислорода (в зависимости от заказа) |
от 0 % до 1 % О2 от 0 % до 2 % О2 от 0 % до 5 % О2 от 0 % до 10 % О2 от 0 % до 21 % О2 от 0 % до 25 % О2 от 0 % до 50 % О2** от 0 % до 100% О2** от 90 % до 100 % О2** от 80 % до 100 % О2** |
|
Номинальный объемный расход измеряемой пробы |
500 см3/мин |
|
Время установления показаний (в зависимости от заказа), не более |
15 с (45 с, 70 с) |
|
Время прогрева, не более |
30 минут |
Государственный реестр средств измерений Республики Беларусь
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой основной приведенной погрешности анализатора при устанавливаемом диапазоне измерений*: от 0 % до 1 % О2 от 0 % до 2 % Ог от 0 % до 5 % Ог от 0 % до 10 % О2 от 0 % до 21 % О2 от 0 % до 25 % О2 |
± 2,0 % ± 1,0% ± 1,0 % ± 1,0 % ± 1,0 % ±1,0% |
|
Пределы допускаемой дополнительной относительной погрешности анализатора, вызванная изменением давления |
±1,5 %/кПа (при отсутствии в анализаторе компенсации по атмосферному давлению) |
|
Пределы допускаемой погрешности анализатора при устанавливаемом диапазоне измерений: от 0 % до 50 % О2** от 0 % до 100% О2** от 90 % до 100 % О2** от 80 % до 100% О2** |
±1,0 % (приведенная) ± 1,0 % (приведенная) ± 0,2 % О2 (абсолютная) ± 0,2 % О2 (абсолютная) |
|
Аналоговый выходной сигнал |
4-20 мА постоянного тока с максимальной нагрузкой 800 Ом |
|
Цифровой интерфейс |
RS232 |
|
Разрешающая способность аналогового выходного сигнала |
0,01 мА |
|
Номинальное значение температуры, поддерживаемой в измерительной ячейке |
45 °C (по заказу 60 °C) |
|
Диапазон температур окружающей среды при эксплуатации |
от минус 20 °C до 40 °C (при температуре измерительной ячейки 45 °C) от минус 5 °C до 55 °C (при температуре измерительной ячейки 60 °C) |
|
Диапазон температур окружающей среды при хранении и транспортировании |
от минус 30 °C до 65 °C |
|
Диапазон напряжений питания от сети постоянного тока |
от 20 до 28 В |
|
Максимальный потребляемый ток |
1,2 А |
|
Степень защиты оболочки по ГОСТ 14254 |
IP66 |
|
Габаритные размеры, не более: - диаметр - высота |
145 мм 266 мм |
|
Масса, не более |
4,3 кг |
|
* - при давлении, при котором осуществлялась калибровка (настройка) ** - требуется компенсация по давлению | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки анализаторов определяется заказом в соответствии с технической документацией фирмы "GE Sensing ЕМЕА", Ирландия.
Основной комплект поставки включает:
- анализатор - 1 шт.;
- инструкция по эксплуатации - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "GE Sensing ЕМЕА", Ирландия.
МРБ МП.2694-2017 "Анализаторы кислорода ХМО2. Методика поверки".
Заключение
Анализаторы кислорода ХМО2 соответствуют технической документации фирмы "GE Sensing ЕМЕА", требованиям ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: №ТС N RU Д-1Е.АЯ46.В.85427, декларация действительна по 25.04.2021), ТР ТС 012/2011 (Регистрационный номер сертификата соответствия: № ТС RU С-1Е.МШ06.В.00173, сертификат действителен по 30.11.2020).
Межповерочный интервал - не более 6 месяцев (для анализаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
