Анализаторы кислорода Oxymitter 4000
| Номер в ГРСИ РФ: | РБ 03 09 6264 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 09 6264 17 [2017-09-22]
rb-03-09-6264-17_2017-09-22.pdf
|
Скачать |
Анализаторы кислорода Oxymitter 4000 (далее - анализаторы) предназначены для измерения концентрации кислорода в отходящих газах при сжигании топлива с целью контроля и оптимизации процессов горения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6264 17 |
| Наименование | Анализаторы кислорода Oxymitter 4000 |
| Год регистрации | 2017 |
| Номер сертификата | 11036 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "Emerson Process Management Rosemount Analytical, Inc.", Мексика (MX) |
Производитель / Заявитель
фирма "Emerson Process Management Rosemount Analytical, Inc."
Адрес: Circuito del Progreso # 27, Parque Industrial Progreso, Mexicali, 21190
Контакты: Тел.: +52 686 559 851
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) или допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2699-2017. |
Поверители
Скачать
|
Описание типа РБ 03 09 6264 17 [2017-09-22]
rb-03-09-6264-17_2017-09-22.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы кислорода Oxymitter 4000 (далее - анализаторы) предназначены для измерения концентрации кислорода в отходящих газах при сжигании топлива с целью контроля и оптимизации процессов горения.
Область применения: контроль и оптимизации процессов горения в энергетических и отопительных котлах, в печах для отжига, для сжигания мусора и отходов.
Описание
Принцип действия анализаторов основан на преобразовании объемной доли кислорода в электрический сигнал с помощью электрохимического датчика на основе циркония.
Анализаторы состоят из блока управления (электронные модули) и измерительного зонда (типоразмеры зонда под заказ в соответствии с документацией изготовителя).
Электронные модули анализаторов могут быть расположены непосредственно в головке зонда или раздельно (исполнение со встроенной электроникой и исполнение с выносной электроникой).
Измерительный зонд предназначен для монтажа непосредственно внутрь дымохода или вытяжной трубы.
Электронные модули анализаторов поддерживают температуру зон формируют аналоговый сигнал, пропорциональный концентрации ки Помимо аналогового сигнала электронный модуль анализаторов 4000 формирует цифровой сигнал HART.
Госулап<-'«Г:ИИЫИ Р - ₽
Анализаторы имеют встроенное программное обеспечение Asset Management Solution (AMS), разработанное изготовителем, идентификационный номер (номер версии) не ниже 5.06.002.
Управление, калибровка, диагностика анализаторов могут осуществляться с передней панели электронного модуля, ручного пульта HART- коммуникатора и с помощью компьютера.
Анализаторы выпускают для применения как в безопасных зонах так и во взрывоопасных зонах.
Внешний вид анализаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

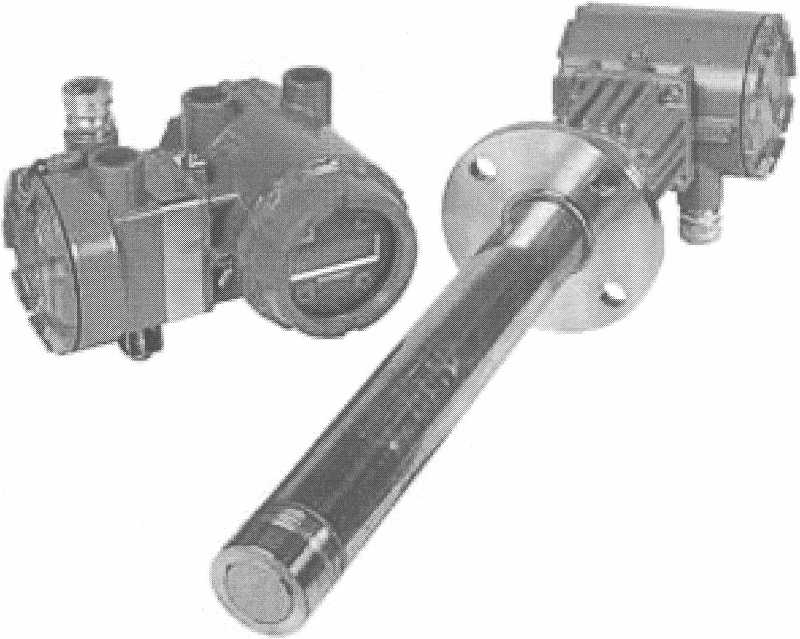

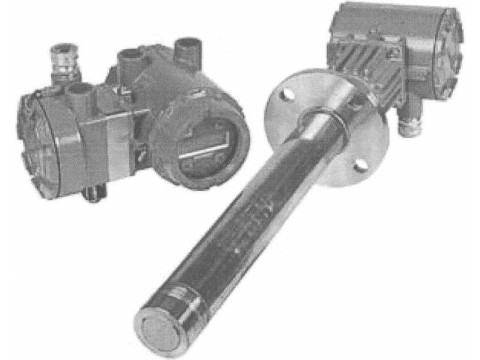

Рисунок 1. Внешний вид анализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение характеристики |
|
Диапазон показаний объемной доли кислорода, % |
от 0 до 40 |
|
Диапазон измерений объемной доли кислорода, % (с возможностью настройки на поддиапазоны) |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности анализатора в диапазоне измерений от 0 % до 4 %, % |
±0,1 |
|
Пределы допускаемой относительной погрешности анализатора в диапазоне измерений свыше 4 % до 25 %, % |
±3,0 |
|
Диапазон аналогового сигнала, мА |
от 4 до 20 |
|
Время отклика, с, не более |
3 |
|
Время установления показаний, с , не более |
8 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 40 до плюс 70 |
|
Температура анализируемой среды (технологического газа), °C |
от 10 до плюс 700 |
|
Потребляемая мощность, Вт, не более - блок управления; - измерительный зонд; - при выходе на рабочий режим |
10 175 500 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP66 |
|
Габаритные размеры блока управления в комплекте с монтажными принадлежностями, мм, не более |
250x165x145 |
|
Масса, кг, не более: с миним. длиной зонда; с макс, диной зонда |
7,3 23,0 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входят:
- анализатор;
- руководство по эксплуатации;
- методика поверки МРБ МП.2699-2017 .
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management Rosemount Analytical, Inc.", Мексика.
Методика поверки МРБ МП.2699-2017.
Заключение
Анализаторы кислорода Oxymitter 4000 соответствуют требованиям документации фирмы "Emerson Process Management Rosemount Analytical, Inc.", Мексика.
Анализаторы кислорода Oxymitter 4000 соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах", сертификат соответствия № ТС RU С-118.ГБО5.В.ОО241 (срок действия до 14.11.2018) и требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011, декларация о соответствии № ТС RU Д-US.МЮ62.В.02604 (срок действия до 09.11.2020).
Межповерочный интервал - не более 6 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
