Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС
| Номер в ГРСИ РФ: | РБ 03 10 6275 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "НПК ПРИБОРИСТ", г. Протвино, Московская обл. |
|
Описание типа РБ 03 10 6275 17 [2017-09-19]
rb-03-10-6275-17_2017-09-19.pdf
|
Скачать |
Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС предназначены для измерений температуры газообразных, жидких и сыпучих сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6275 17 |
| Наименование | Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС |
| Год регистрации | 2017 |
| Номер сертификата | 11047 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2021-07-11 |
| Получатель сертификата | ООО "НПК ПРИБОРИСТ", г. Протвино Московской обл., Россия (RU) |
Производитель / Заявитель
ООО "НПК ПРИБОРИСТ"
Адрес: 142280, г. Протвино, Московской обл., ул. Ленина, 18-117
Контакты: Тел/факс (4967) 744694, E-mail: npkpriborist@,mail,ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002. |
Поверители
Скачать
|
Описание типа РБ 03 10 6275 17 [2017-09-19]
rb-03-10-6275-17_2017-09-19.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС предназначены для измерений температуры газообразных, жидких и сыпучих сред.
Описание
Принцип действия основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, пропорциональной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов.
Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС представляют собой кабельные термопары - термоэлектрические жилы в стальной оболочке с минеральной изоляцией.
Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС представляют собой:
КТХАС - кабельный термоэлектрический преобразователь хромель-алюмелевый (тип К по ГОСТ Р 8.585-2001) в стальной оболочке;
КТХАСп - кабельный термоэлектрический преобразователь хромель-алюмелевый (тип К по ГОСТ Р 8.585-2001) в оболочке из жаропрочного сплава;
КТХКС - кабельный термоэлектрический преобразователь хромель-копелевый (тип L по ГОСТ Р 8.585-2001) в стальной оболочке.
КТГХАС, КТГХАСп, КТГХКС - кабельный термоэлектрический преобразователь с клеммной головкой. Представляет собой кабельный термоэлектрический преобразователь КТХАС, КТХАСп или КТХКС со смонтированной клеммной головкой вместо втулки герметизации.
Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС являются однозонными и изготавливаются в следующих исполнениях.
По сечению:
- круглого постоянного сечения;
- круглого с утоненным рабочим участком;
- круглые с плоским рабочим участком.
По конструкции спая:
- с изолированным рабочим спаем (И);
- с неизолированным рабочим спаем (Н).
По материалу оболочки:
- в стальной оболочке (С);
- в оболочке из жаропрочного сплава (Сп).
По выводу соединительных проводов;
- выводы медных проводов (свободные концы термоэлектродов расположены во втулке герметизации);
- выводы термоэлектродов.
Условное обозначение преобразователей термоэлектрических кабельных КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС представлено на рисунке 1:
КТххх - dL - х - (XXX-XXX) - х - х - М - [2]
I__I Количество рабочих спаев,
' при отсутствии - 1 спай Выводы свободных концов
— М - медные выводы: при отсутствии термоэлекгродные выводы
__I Код наличия защитного чехла:
10 - без защитного чехла, 1 - с защитным чехлом
__| Конструкция рабочего конца:
I И - с изолированным спаем: Н - с неизолированным спаем
—I Верхний предел рабочего диапазона °C
—I Нижний предел рабочего диапазона, °C
—I Класс допуска
—I Номинальный диаметр / Длина
—I Тип термопреобразователя: ХАС, ХАСп, ХКС, ГХАС, ГХАСп, ГХКС
Рисунок 1 - Условное обозначение преобразователей термоэлектрических кабельных
Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС, представлены на рисунках 2 и 3.

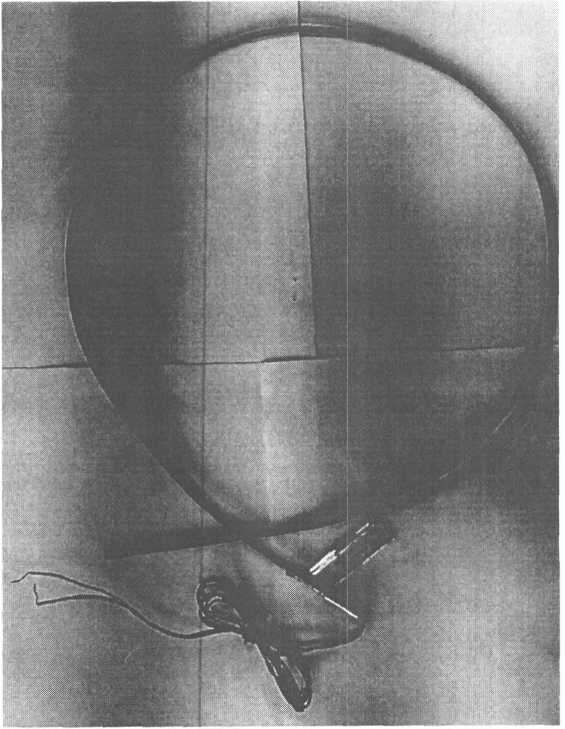

Рисунок 2 - Внешний вид преобразователей термоэлектрических кабельных КТХАС, КТХАСп и КТХКС

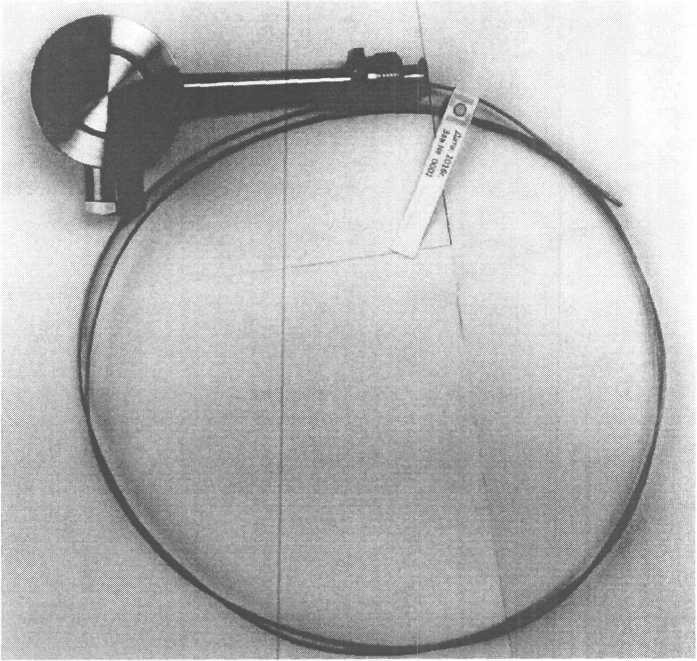

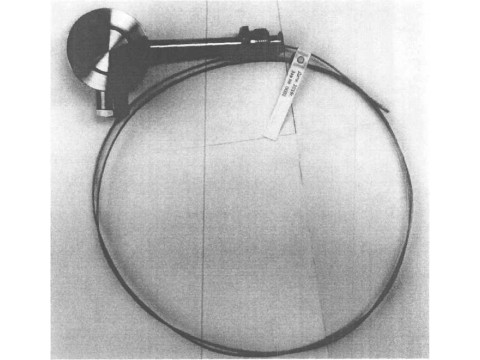

Рисунок 3 - Внешний вид преобразователей термоэлектрических кабельных КТГХАС, КТГХАСп, КТГХКС
Технические характеристики
приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики преобразователей термоэлектри-ческих кабельных КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС_____________
|
Параметр |
Значения | |||||||||
|
Диаметр кабельного термопреобразователя D, мм |
0,9 |
1,0 |
1,3 |
1,5 |
3,0 |
4,0 |
4,6 |
5,0 |
6,0 | |
|
Диаметр термоэлектродов, мм |
0,18 |
0,2 |
0,26 |
0,27 |
0,65 |
0,85 |
0,75 |
0,9 |
1,0 | |
|
Длина термопреобразователя L, м, не более |
100 |
50 |
25 |
30 |
20 | |||||
|
Масса одного метра термопреобразователя, г * |
4,2 |
5,2 |
8,6 |
11 |
39 |
74 |
83 |
НО |
163 | |
|
Максимальный диапазон измеряемой температуры, °C ** |
КТХАС КТГХАС |
от -40 до +650 |
от -40 до +700 |
от -40 до +900 | ||||||
|
КТХКС КТГХКС |
от -40 до +400 |
от -40 до + 500 |
от -40 до +600 | |||||||
|
КТХАСп КТГХАСп |
от -40 до +750 |
от -40 до +800 |
от -40 до +1000 | |||||||
|
Класс допуска |
1 и 2 по ГОСТ Р 8.585-2001 | |||||||||
Продолжение таблицы 1
|
Параметр |
Значения | |||||||
|
Показатель тепловой инерции термоэлектрических преобразователей с изолированным рабочим спаем, с |
0,5 |
1,3 |
1,5 |
2,5 |
4,0 |
5,0 |
6,0 |
8,0 |
|
Показатель тепловой инерции термоэлектрических преобразователей с неизолированным рабочим спаем,с |
0,3 |
0,8 |
1,0 |
2,0 |
3,0 |
3,5 |
5,0 |
6,0 |
|
Вероятность безотказной работы за время t=8000 ч, не менее |
0,98 | |||||||
|
Примечания: * без учета массы клеммной головки * * диапазон измеряемой температуры может быть сокращен по требованию заказчика | ||||||||
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Комплектность средства измерений приведена в таблице 2
Таблица 2 - Комплектность преобразователей термоэлектрических кабельных КТХАС. КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС
|
Наименование |
Кол-во, шт. |
Примечание |
|
Кабельный термоэлектрический преобразователь |
1 |
Тип в соответствие с заказом |
|
Паспорт ТУ 4211 -006-31846771 -2015ПС |
1 |
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСП. Преобразователи термоэлектрические. Методика поверки».
Перечень средств измерений, используемых при поверке:
- калибратор температуры АТС-650В, номер СИ в Росреестре 46576-11;
- калибратор температуры КТ-3, номер СИ в Росреестре 50907-12;
- эталонный термометр 3 разряда по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8, номер СИ в Госреестре 19736-11;
- мегаомметр Ф4102/1, номер СИ в Госреестре 9225-88.
Знак поверки наноси тся на свидетельство о поверке.
Сведения о методах измерений
содержатся в паспорте ТУ 4211-006-31846771-2015ПС.
Нормативные документы
1 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
2 ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические требования
3 ГОСТ 23847-79 Преобразователи термоэлектрические кабельные типов КТХАС. КТХАСп, КТХКС. Технические условия
4 ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
5 Технические условия ТУ 4211 -006-31846771-2015
