Анализаторы кислорода CGA 351, Oxy.IQ
| Номер в ГРСИ РФ: | РБ 03 09 6257 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «GE Sensing & Control Technologies (Shanchai) Co.Ltd», Китай |
|
Описание типа РБ 03 09 6257 17 [2017-11-15]
rb-03-09-6257-17_2017-11-15.pdf
|
Скачать |
Анализаторы кислорода CGA 351, Oxy.lQ (далее - анализаторы) предназначены для непрерывного измерения концентрации кислорода в газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6257 17 |
| Наименование | Анализаторы кислорода CGA 351, Oxy.IQ |
| Год регистрации | 2017 |
| Номер сертификата | 11029 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "GE Sensing EMEA", Ирландия (IE) |
Производитель / Заявитель
фирма "GE Sensing EMEA"
Адрес: Sensing House, Shannon Free Zone East, Shannon
Контакты: Тел.: +353 61 470 200 Факс: + 353 61 47 1359 Сайт: http://www.ge.com/ie
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) или допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2695-2017. |
Поверители
Скачать
|
Описание типа РБ 03 09 6257 17 [2017-11-15]
rb-03-09-6257-17_2017-11-15.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы кислорода CGA 351, Oxy.lQ (далее - анализаторы) предназначены для непрерывного измерения концентрации кислорода в газовых смесях.
Область применения - энергетика, нефтехимическая, химическая промышленности и другие области деятельности.
Описание
В состав анализатора входит первичный измерительный преобразователь и электронный блок. Основным элементом первичного измерительного преобразователя является кислородная ячейка, которая представляет собой сосуд, в котором расположены два электрода. Один электрод чувствителен к кислороду, другой -электрод сравнения. Между электродами находится электролит. Попадая в ячейку анализатора, анализируемый газ вступает в реакцию окисления или восстановления с чувствительным электродом, в результате чего появляется разность потенциалов между электродами. Протекающий ток пропорционален концентрации кислорода в анализируемом газе.
Управление работой анализаторов, градуировка и обработка результатов измерений осуществляется с помощью микропроцессоров, которые также обеспечивают передачу выходной информации на внешние системы управления. Анализаторы CGA 351 снабжены последовательным интерфейсом RS232/RS485 для соединения с внешним компьютером.
Анализаторы дополнительно могут комплектоваться устройствами пробо-подготовки.
Анализаторы имеют обычное и взрывозащищенное исполнение.
Внешний вид анализаторов приведен на рисунке 1. ,
Схема с указанием места нанесения знака поверки в виде, клейма-наклейки на анализаторы приведена в Приложении А к описанию типа.

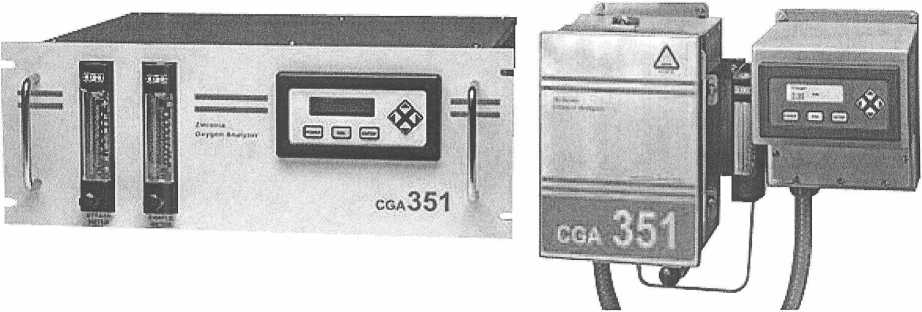

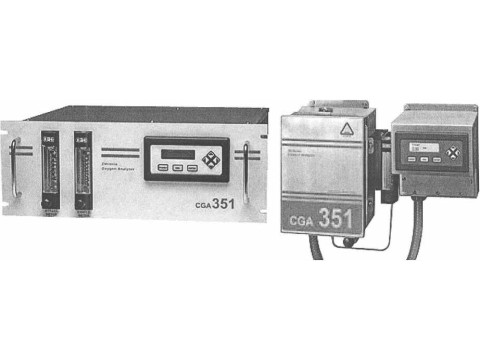

CGA 351 CGA 351
(с корпусом для монтажа в стойку) (с корпусом для настенного монтажа)
Oxy.lQ
Рисунок 1 - Внешний вид анализаторов
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик анализаторов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение анализатора |
Наименование ПО |
Идентификация ПО |
Номер версии ПО |
|
CGA 351 |
Внутреннее ПО |
CGA351.STD.003.D |
68D46136 |
|
Внешнее ПО |
PanaView |
1.4.8 | |
|
Oxy.lQ |
Внутреннее ПО |
OXY IQ STD |
OXY IQ STD 001 В.HEX |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | |||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализатора указаны в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики анализаторов
|
Наименование характеристики |
Значение характеристики | |
|
CGA 351 |
Oxy.lQ | |
|
1 |
2 |
3 |
|
Тип применяемой электрохимической ячейки |
- |
ОХ-1, ОХ-2, ОХ-3, ОХ-4, ОХ-5 |
|
Устанавливаемый диапазон измерений объемной концентрации кислорода (в зависимости от настройки анализатора) |
от 0,1 ppm до 100 % О2 |
в процентах: от 0 % до 1 % О2 от 0 % до 2 % О2 от 0 % до 5 % О2 от 0 % до 10 % О2 от 0 % до 25 % О2 от 0 % до 50 % О2 в миллионных долях: от 0 до 10 ppm * от 0 до 20 ppm * от 0 до 50 ppm * от 0 до 100 ppm от 0 до 200 ppm от 0 до 500 ppm от 0 до 1000 ppm от 0 до 2000 ppm от 0 до 5000 ppm от 0 до 10000 ppm |
|
Время установления показаний Тэо, не более |
2с |
- |
|
Время прогрева, не более |
30 минут |
30 минут |
|
Номинальный объемный расход измеряемой пробы |
400 см3/мин |
500 см3/мин |
|
Пределы допускаемой основной погрешности анализатора ** |
абсолютная погрешность (в диапазоне измерений объемной концентрации кислорода от 0,1 до 10 ppm О2): ±0,2 ppm; относительная погрешность (для всех других диапазонов измерений объемной концентрации кислорода): ±2 % |
приведенная погрешность (к диапазону измерений): ±1,0 %; ± 2,0 %* (для диапазона от 0 до 10 ppm) |
|
Пределы допускаемой дополнительной относительной погрешности анализатора, вызванной изменением атмосферного давления |
± 1,5 %/кПа |
± 1,0 %/кПа • ■ , '.X ----------4--------- |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Аналоговый выходной сигнал |
0/4-20 мА постоянного тока; 0-2 В напряжение постоянного тока |
4-20 мА постоянного тока |
|
Рабочий диапазон температур окружающей среды |
от минус 25 до 50 °C |
от минус 10 до 45 °C |
|
Диапазон напряжений питания от сети постоянного тока (в зависимости от заказа) |
от 90 до 264 В |
от 9 до 28 В |
|
Максимальный потребляемый ток |
- |
0,05 А (взрывозащищенное исполнение) |
|
Максимальная потребляемая мощность |
900 Вт |
0,7 Вт (невзрывозащищенное исполнение) |
|
Степень защиты оболочки по ГОСТ 14254 |
- |
IP20 |
|
Габаритные размеры, не более |
486x464x502 мм |
105x70x53 мм |
|
Масса, не более |
20,0 кг |
0,612 кг |
|
* - Для анализаторов Oxy.lQ с электрохимической ячейкой типов ОХ-1, ОХ-2 * * - при атмосферном давлении, при котором осуществлялась калибровка (настройка) | ||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки анализаторов определяется заказом в соответствии с технической документацией фирмы "GE Sensing ЕМЕА", Ирландия.
Основной комплект поставки включает:
- анализатор - 1 шт.;
- инструкция по эксплуатации - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "GE Sensing ЕМЕА", Ирландия.
МРБ МП.2695-2017 "Анализаторы кислорода CGA 351, Оху.Ю. Методика поверки".
Заключение
Анализаторы кислорода CGA 351, Oxy.lQ соответствуют технической документации фирмы "GE Sensing ЕМЕА", требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: №ТС N RU Д-1Е.АЯ46.В.85427, декларация действительна по 25.04.2021; №ТС N RU Д-1Е.АЯ46.В.85428, декларация действительна по 25.04.2021), ТР ТС 012/2011 (для анализатора Oxy.lQ, регистрационный номер сертификата соответствия: № ТС RU С-1Е.МШ06.В.00173, сертификат действителен по 30.11.2020).
Межповерочный интервал - не более 6 месяцев (для анализаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
