Анализаторы влажности Moisture.IQ, Dew.IQ, PM880, HygroPRO, VeriDRI
| Номер в ГРСИ РФ: | РБ 03 09 6258 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «GE Sensing & Control Technologies (Shanchai) Co.Ltd», Китай |
|
Описание типа РБ 03 09 6258 17 [2017-11-15]
rb-03-09-6258-17_2017-11-15.pdf
|
Скачать |
Анализаторы влажности Moisture.lQ, Dew.lQ, РМ880, HygroPRO, VeriDRI (далее - анализаторы), в зависимости от модификации, предназначены для измерения температуры точки росы газов, а также измерения концентрации кислорода в газах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6258 17 |
| Наименование | Анализаторы влажности Moisture.IQ, Dew.IQ, PM880, HygroPRO, VeriDRI |
| Год регистрации | 2017 |
| Номер сертификата | 11030 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "GE Sensing EMEA", Ирландия (IE) |
Производитель / Заявитель
фирма "GE Sensing EMEA"
Адрес: Sensing House, Shannon Free Zone East, Shannon
Контакты: Тел.: +353 61 470 200 Факс: + 353 61 47 1359 Сайт: http://www.ge.com/ie
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2692-2017. |
Поверители
Скачать
|
Описание типа РБ 03 09 6258 17 [2017-11-15]
rb-03-09-6258-17_2017-11-15.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы влажности Moisture.lQ, Dew.lQ, РМ880, HygroPRO, VeriDRI (далее - анализаторы), в зависимости от модификации, предназначены для измерения температуры точки росы газов, а также измерения концентрации кислорода в газах.
Область применения - энергетика, нефтехимическая, химическая промышленности и другие области деятельности.
Описание
Анализаторы состоят из первичных измерительных преобразователей (датчиков влажности) и вторичных измерительных преобразователей (электронных блоков), при чем в анализаторах HygroPRO, VeriDRI датчики влажности и электронные блоки конструктивно объединены.
Принцип действия состоит в измерении электрической ёмкости влагочувствительного слоя из оксида алюминия, которая непосредственно зависит от количества поглощенной влаги, и преобразовании значения электрической емкости в температуру точки росы.
Анализаторы могут комплектоваться следующими датчиками влажности: анализаторы Moisture.lQ - датчиками влажности Moisture Image Series Probe (MIS Probe, MIS Probe 2), датчиками влажности M Series Moisture Probe; анализаторы Dew.lQ - датчиками влажности IQ.probe, датчиками влажности M Series Moisture Probe; анализаторы PM880 - датчиками влажности M Series Moisture Probe, датчиками влажности TF Series probe, датчиками влажности Moisture Image Series Probe.
Анализаторы Dew.lQ выпускаются в различных исполнениях корпуса: для крепления на панели, для крепления на стойке, для крепления на столе, а также для настенного крепления. Анализаторы также снабжены двумя,^ёле(аваф^ной сигнализации, одним реле сигнала отказа и одним аналоговом выходом, ^ля сбора и хранения данных используется microSD-карта с объёмом памяти 32 ГБ.
Анализаторы Moisture.IQ также выпускаются в различных исполнениях корпуса: для установки на плоскость, для настенного монтажа во взрывозащищенном корпусе и для настенного монтажа в корпусе с IP66. В анализаторах имеется встроенная память, для передачи данных используется последовательный порт RS232 или RS485. На каждый канал в анализаторах предусмотрены два дополнительных входа с возможностью использования устройств с выходом 0/4-20 мА, два аналоговых выхода со встроенной оптической развязкой. Кроме того, возможна установка двух реле сигнализации.
Анализаторы РМ880 имеют портативный корпус с графическим ЖК-дисплеем. В анализаторах предусмотрен встроенный регистратор данных с возможностью хранения до 60 файлов.
Анализаторы HygroPRO имеют токовый выход и оснащены интерфейсом RS485. Дисплей анализатора HygroPro может быть ориентирован в четырех различных направлениях, что позволяет устанавливать датчик влажности сверху, снизу или сбоку технологической линии или ячейки отбора проб.
Анализаторы VeriDRI питаются по токовой петле и имеют выходной сигнал 4-20 мА.
Анализаторы Moisture.IQ, РМ880, HygroPRO, VeriDRI имеют взрывозащищенное исполнения.
Внешний вид анализаторов приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки на анализаторы приведена в Приложении А к описанию типа.
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик анализаторов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение анализатора |
Идентификация ПО (контрольная сумма ПО) |
Версия ПО |
|
Moisture. IQ |
IE6E6FFB |
NK.NB0 |
|
Dew. IQ |
0FB648CB |
MTS6_001_G.Hex |
|
РМ880 |
OxD1BC977F |
PM880.INST.002.A |
|
HygroPRO |
001.D |
STD |
|
VeriDRI |
- |
- |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | ||
Moisture. IQ в корпусе для установки на плоскость
Moisture.IQ в корпусе с IP66 для настенного монтажа
Moisture.IQ во взрывозащищенном корпусе для
настенного монтажа

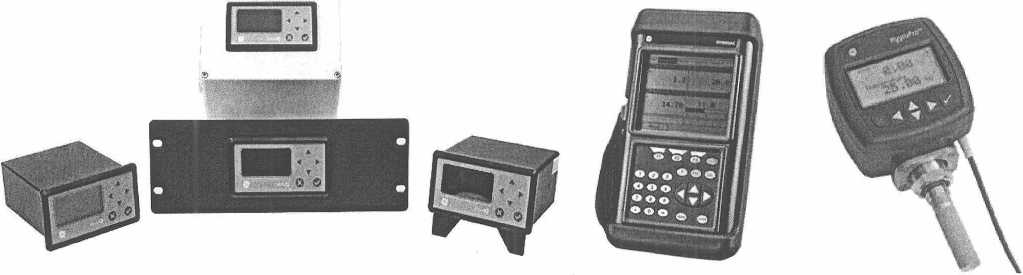

Dew.lQ с различными исполнениями
РМ880
Нуд го PRO
корпуса
VeriDRI
Рисунок 1 - Внешний вид анализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализатора указаны в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики анализаторов
|
Наименование характеристики |
Значение характеристики | ||||
|
Moisture. IQ |
Dew.lQ |
РМ880 |
HygroPRO |
VeriDRI | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Количество каналов измерений |
6 |
1 |
1 |
1 |
1 |
|
Диапазон показаний температуры точки росы, °C |
от минус 110 ДО 20 |
от минус 110 до 60 |
от минус 110 ДО 20 |
от минус 110 до 40 | |
|
Диапазон измерений температуры точки росы, °C |
от минус 80 до 10 |
от минус 80 до 20 |
от минус 80 до 10 |
от минус 80 до 20 | |
|
Пределы допускаемой абсолютной погрешности анализаторов при измерении температуры точки росы, °C |
±3,0 (от минус 80 до минус 65 °C) ±2,0 (от минус 65 до 10 °C) |
±3,0 (от минус 80 до минус 65 °C) ±2,0 (от минус 65 до 20 °C) |
±3,0 (от минус 80 до минус 65 °C) ±2,0 (от минус 65 до 10 °C) |
±3,0 (от минус 80 до минус 65 °C) ±2,0 (от минус 65 до 10 °C) | |
|
Диапазон показаний температуры газов, °C (опционально) |
от минус 30 до 70 |
- |
от минус 30 до 70 |
- | |
|
Диапазон показаний давления газов, МПа (опционально) |
от 0,03 до 34,5 (в зависимости от применяемого датчика) |
- |
от 0,03 до 34,5 (в зависимости от применяемого датчика) |
- | |
Продолжение таблицы 2
|
Устанавливаемый диапазон измерений объемной концентрации кислорода (в зависимости от настройки анализатора) |
в процентах: от 0 % до 5 % от 0 % до 10 % от 0 % до 25 % в миллионных долях: от 0 до 0,5 (5, 50) ppm от 0 до 1 (10, 100) ppm от 0 до 10 (100, 1000) ppm от 0 до 100 (1000, 10000) ppm от 0 до 50 (500, 5000) ppm |
- |
- | ||
|
Пределы допускаемой приведенной погрешности анализатора при измерении объемной концентрации кислорода |
±1 % (при концентрации 2,5 ppm и более) ±5 % (при концентрации менее 2,5 ppm) |
- |
- |
- |
- |
|
Рабочий диапазон температур окружающей среды, °C |
от минус 20 до 60 |
от минус 10 до 50 |
от минус 20 до 60 |
от минус 40 до 60 | |
|
Диапазон температур окружающей среды при хранении, °C |
от минус 40 до 70 |
от минус 10 до 50 |
от минус 20 до 60 |
от минус 40 ДО 70 | |
|
Максимально допустимое входное давление анализируемой пробы, МПа |
34,5 (зависит от применяемого датчика давления) |
- |
34,5 (зависит от применяемого датчика давления) |
34,5 | |
|
Напряжение питания: - от сети постоянного тока, В - от сети переменного тока, В - от встроенной аккумуляторной батареи, В |
от 21,6 до 26,4 от 100 до 240 |
7,5 |
от 12 до 30 |
от 7 до 28 | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP66 |
IP66 |
IP67 |
IP67 |
IP67 |
|
Габаритные размеры, мм, не более |
590,6x590,6x304,8 |
166,5x141,7x146,4 |
238x138x38 |
200x101x65 |
029x172 |
|
Масса, кг, не более |
113,6 |
0,85 |
1,13 |
0,55 |
0,14 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки анализаторов определяется заказом в соответствии с технической документацией фирмы "GE Sensing ЕМЕА", Ирландия.
Основной комплект поставки включает:
- анализатор - 1 шт.;
- инструкция по эксплуатации - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "GE Sensing ЕМЕА", Ирландия.
МРБ МП.2692-2017 "Анализаторы влажности Moisture.IQ, Dew.lQ, РМ880, HygroPRO, VeriDRI. Методика поверки".
Заключение
Анализаторы влажности Moisture.lQ, Dew.lQ, РМ880, HygroPRO, VeriDRI соответствуют технической документации фирмы "GE Sensing ЕМЕА", требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: № ТС N RU Д-1Е.АЯ46.В.82387, декларация действительна по 17.12.2020), ТР ТС 012/2011 (Регистрационный номер сертификата соответствия: № ТС RU С-1Е.МШ06.В.00198, сертификат действителен по 19.01.2021; ТС RU С-1Е.ГБ05.В.00239, сертификат действителен по 13.11.2018).
Межповерочный интервал - не более 12 месяцев (для анализаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
