Анализаторы ароматических углеводородов в воде HCMETER
| Номер в ГРСИ РФ: | РБ 03 09 6164 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "3S Analyzers S.r.l.", Италия |
|
Описание типа РБ 03 09 6164 16 [2017-04-05]
rb-03-09-6164-16_2017-04-05.pdf
|
Скачать |
Анализаторы ароматических углеводородов в воде HCMETER (далее -анализаторы) предназначены для измерения массовой концентрации ароматических углеводородов в воде.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6164 16 |
| Наименование | Анализаторы ароматических углеводородов в воде HCMETER |
| Год регистрации | 2016 |
| Номер сертификата | 10790 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | фирма "3S Analyzers S.r.l.", Италия (IT) |
Производитель / Заявитель
фирма "3S Analyzers S.r.l."
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Анализаторы метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП.2652-2017. |
Поверители
Скачать
|
Описание типа РБ 03 09 6164 16 [2017-04-05]
rb-03-09-6164-16_2017-04-05.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы ароматических углеводородов в воде HCMETER (далее -анализаторы) предназначены для измерения массовой концентрации ароматических углеводородов в воде.
Область применения - предприятия нефтедобывающей, нефтеперерабатывающей, нефтехимической промышленности и в других отраслях промышленности.
Описание
Принцип действия анализаторов основан на использовании флурометрического метода анализа, основанного на свойстве веществ при поглощении световой энергии определённой длины волны частично излучать свет большей длины волны.
Анализатор представляет собой навесной шкаф, в котором установлены насос отбора проб и очистки, источник излучения, проточная ячейка, система оптических фильтров, фотоусилитель, сравнительный фотодетектор и блок электроники. Источником излучения света является ксеноновая лампа.
Отображение информации осуществляется по средством сенсорного дисплея установленного в двери корпуса. Анализатор имеет аналоговый выход 4 - 20 мА, с помощью которого может подключаться к любым программируемым логическим контроллерам и регистраторам данных. Анализаторы также оснащены интерфейсом RS-232, RS-485. Все установочные данные хранятся в памяти анализаторов, включая калибровочные данные. Встроенное программное обеспечение СХ 1 не ниже версии 8-32.
Анализаторы выпускаются в трех исполнениях, отличающихся диапазоном измерений массовой концентрации ароматических углеводородов в воде: от 0 до 1,00 мг/дм3, от 0 до 10,00 мг/дм3, от 0 до 100,0 мг/дм3.

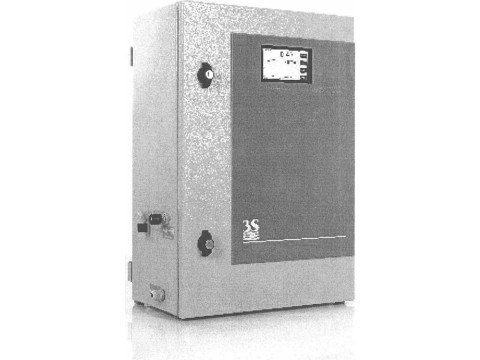

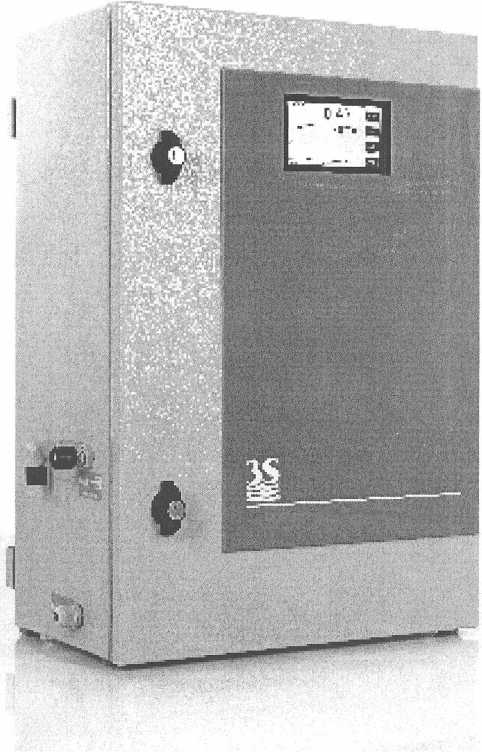

Общий вид анализаторов представлен на рисунке 1.
Рисунок 1 - Общий вид анализаторов
Знак поверки (поверительное клеймо-наклейка) наносится на лицевую панель в соответствии с приложением А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики анализаторов
приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
Диапазон измерений массовой концентрации ароматических углеводородов в воде, мг/дм3 |
от 0 до 1,00 |
от 0 до 10,00 |
от 0 до 100,0 |
|
Диапазон показаний массовой концентрации ароматических углеводородов в воде, мг/дм3 |
от 0 до 1000 | ||
|
Дискретность отсчета, мг/дм3 |
0,01 |
0,01 |
0,01 |
|
Пределы допускаемой относительной погрешности при измерении массовой концентрации ароматических углеводородов (фенола) в воде, при температуре измеряемого образца (20±5) °C, %, не более |
10 |
- |
- |
Окончание таблицы 1
|
Наименование характеристики |
Значение характеристики | ||
|
Пределы допускаемой приведенной погрешности при измерении массовой концентрации ароматических углеводородов (фенола) в воде, %, не более - при температуре измеряемого образца (20±5) °C; - при температуре измеряемого образца, отличной от (20±5) °C |
- |
5 10 |
5 10 |
|
Диапазон температуры измеряемого образца, °C |
от 10 до 50 | ||
|
Условия эксплуатации: - диапазон температур, °C - максимальная относительная влажность, % |
от 15 до 25 80 при 25 °C | ||
|
Диапазон температур при хранении, °C |
от 0 до 50 | ||
|
Время установления показаний, с, не более |
10 | ||
|
Габаритные размеры (ДхЩхВ), мм, не более |
600x409x230 | ||
|
Масса, кг, не более |
23 | ||
|
Параметры электропитания: - диапазон напряжения питания переменного тока, В; - номинальная частота сети, Гц; - потребляемая мощность, Вт |
от 220 до 240 50 40 | ||
|
Степень защиты оболочки по ГОСТ 14254 |
IP 54 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В комплект поставки анализаторов входит:
|
1. Анализатор |
1 шт. |
|
2. Руководство по эксплуатации. |
1 экз. |
|
3. Методика поверки |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "3S Analyzers S.r.L", Италия.
МРБ МП.2652-2017 «Анализаторы ароматических углеводородов в воде HCMETER. Методика поверки».
Заключение
Анализаторы ароматических углеводородов в воде HCMETER соответсвуют требованиям технической документации "3S Analyzers S.r.L", Италия.
Анализаторы соответствуют требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (Декларация соответствия ТС N RU Д-1Т.АС21.В.01664, от 14.12.2016, действительна до 13.12.2021).
Межповерочный интервал - не более 12 месяцев (для анализаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
