Расходомеры массовые OPTIBATCH 4011 C
| Номер в ГРСИ РФ: | РБ 03 07 6167 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
|
Описание типа РБ 03 07 6167 16 [2017-04-05]
rb-03-07-6167-16_2017-04-05.pdf
|
Скачать |
Расходомеры массовые OPTIBATCH 4011 С (далее расходомеры) предназначены для измерений массового расхода и массы жидкостей в наполнительных устройствах с применением быстрого дозирования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6167 16 |
| Наименование | Расходомеры массовые OPTIBATCH 4011 C |
| Год регистрации | 2016 |
| Номер сертификата | 10793 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | фирма "KROHNE Ltd" (Соединенное Королевство (GB)) компании "KROHNE Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "KROHNE Ltd" (Соединенное Королевство) компании "KROHNE Messtechnik GmbH", Германия
Адрес: 34-38 Rutherford Drive Park Farm Industrial Estate, Wellingborough, Northamptonshire, NN8 6AE
Контакты: Tel.:+44 1933 408500, Fax:+44 1933 408501 Email: info.uk@krohne.com, Web: http://uk.krohne.com/
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2647-2017. |
Поверители
Скачать
|
Описание типа РБ 03 07 6167 16 [2017-04-05]
rb-03-07-6167-16_2017-04-05.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры массовые OPTIBATCH 4011 С (далее расходомеры) предназначены для измерений массового расхода и массы жидкостей в наполнительных устройствах с применением быстрого дозирования.
Область применения - предприятия пищевой, химической, фармацевтической, косметической промышленности, медицинское обслуживание, для измерения и дозирования сверхчистых вод. Применяются в установках розлива карусельного типа.
Описание
Принцип действия расходомеров основан на измерении силы Кориолиса, возникающей в измерительных трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Эти силы возникают в системе, в которой одновременно имеет место поступательное и вращательное движения.
Расходомер имеет две изогнутых U-образных измерительных трубки, изготовленных из нержавеющей стали, совершающих под действием движущегося потока колебания. Датчики колебаний, расположенные симметрично относительно середины трубок, генерируют электрические сигналы, смещение фазы которых пропорционально массовому расходу, а частота колебаний -плотности проходящей жидкости.
Сигналы от первичного преобразователя поступают в электронный измерительный преобразователь, где они преобразуются в частотно-импульсные электрические сигналы и обрабатываются в соответствии с заданной программой. Операция интегрирования значений массового расхода измеряемой среды позволяет определить массу в течение времени измерения.
Электронный измерительный преобразователь сигнала встраивается в первичный преобразователь расхода и осуществляет следующие функции:
- вычисление массового расхода и массы жидкости;
- самодиагностику неисправностей и их индикацию;
- передачу измерительной информации в аналоговом и/или в цифровом виде на контроллер, персональный компьютер и т.д.
Расходомеры изготавливаются в трех модификациях: S08, S10, S15, отличающихся диаметром условного прохода и диапазоном измерений расхода.
Внешний вид расходомера представлен на рисунке 1.

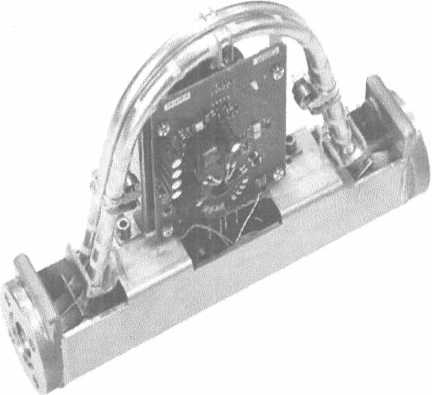

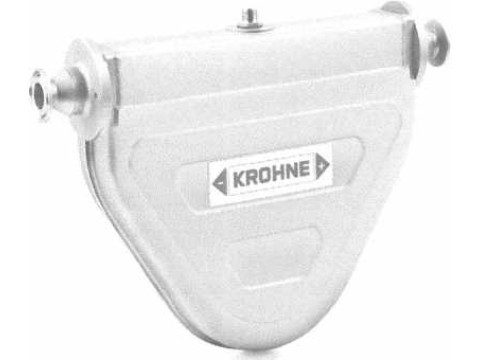

Рисунок 1. Внешний вид и конструкция расходомеров
Программное обеспечение
Расходомер имеет встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку с установленным в нем ПО Toolbox, формирования параметров выходных сигналов, настройки и проведения диагностики.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1. Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификатора ПО |
|
MFC 010 |
VE91 |
1.0.0- 1.0.1- 1.0.2- |
С6СА hex AD 8 A hex 4Е9А hex |
CRC16 |
Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. ПО и настройки расходомеров защищены от несанкционированного доступа с помощью паролей.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2. Основные характеристики расходомеров.
|
Наименование параметра |
Значение |
|
Диаметр условного прохода, Ду, мм |
10, 15,20, 25 |
|
Диапазон измерений массового расхода для модификаций, кг/ч: • S08 • S10 • S15 |
от 8,4 до 840 от 13,2 до 1320 от 43,2 до 4320 |
|
Пределы допускаемой относительной погрешности измерений массового расхода и массы в диапазоне измерений, % |
±0,15 |
|
Параметры измеряемой среды: • давление жидкости, МПа, не более • температура, °C |
4 от 0 до плюс 100 |
|
*СКО повторяемости (сходимости) измерений, %: • время розлива 1,5...3 с • время розлива 3... 5 с • время розлива более 5 с |
0,13 0,07 0,04 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Напряжение электропитания постоянного тока, В |
24 ± 20 % |
|
Масса, кг, не более |
2,9 |
|
Габаритные размеры, мм, не более |
от 60*333*189 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100 000 |
|
Условия эксплуатации: • относительная влажность, % • атмосферное давление, кПа • температура окружающей среды, °C |
до 95 от 84,0 до 106,7 от минус 40 до плюс 55 |
- данные по повторяемости в режиме дозирования приведены при использовании расходомеров с дозирующим контроллером.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию расходомеров типографским способом.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Расходомер массовый OPTIBATCH 4011С |
1 | |
|
Компакт-диск с программным обеспечением Toolbox |
1 |
В соответствии с заказом |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Нормативные документы
Техническая документация фирмы «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия.
МРБ МП. 2Ы1- - 2(9/7 «Расходомеры массовые OPTIBATCH 4011 С. Методика поверки»
Заключение
Тип Расходомеры массовые OPTIBATCH 4011 С утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации. Расходомеры массовые OPTIBATCH 4011 С соответствуют технической документации фирмы «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия.
Государственные приемочные испытания в соответствии с приказом Госстандарта проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно, факс (0152) 64 31 41, тел. (0152) 77 01 00, эл. почта csms grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
