Расходомеры вихревые OPTISWIRL 4070 C
| Номер в ГРСИ РФ: | РБ 03 07 3101 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
Расходомеры вихревые OPTISWIRL 4070 С (далее - расходомеры) предназначены для измерения расхода жидкостей, газа и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3101 16 |
| Наименование | Расходомеры вихревые OPTISWIRL 4070 C |
| Год регистрации | 2016 |
| Номер сертификата | 10852 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | компания "KROHNE Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "KROHNE Messtechnik GmbH"
Адрес: Ludwig-Krohne Str. 5, D-47058 Duisburg 1
Контакты: +49(0) 203 301 - 4310 / +49(0) 203 301 - 4311 / kanex@krohne.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных проливных установках в диапазоне измерения объемного расхода жидкости до 1000 м^3/ч (поверочная среда - вода) и в диапазоне измерения расхода газа до 6500 м^3/ч (поверочная среда - воздух)(НТК №12-16). |
| Методика поверки | Поверка проводится по МРБ МП.1646-2006. |
| Признание поверки | Временно, до создания технической базы в Республике Беларусь, проводить первичную и периодическую поверку метрологически необеспеченных исполнений методом непосредственного сличения на проливных эталонных установках в поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или в иных лабораториях в присутствии специалистов юридических лиц, входящих в государственную метрологическую службу Республики Беларусь (НТК №12-16). |
Поверители
Скачать
|
Описание типа РБ 03 07 3101 16 [2017-04-05]
rb-03-07-3101-16_2017-04-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3101 16 [2012-08-08]
rb-03-07-3101-16_2012-08-08.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые OPTISWIRL 4070 С (далее - расходомеры) предназначены для измерения расхода жидкостей, газа и пара.
Область применения - предприятия химической, нефтехимической, пищевой, фармацевтической и других отраслей промышленности, энергетика и коммунальное хозяйство.
Описание
Принцип действия расходомеров основан на эффекте образования вихревой дорожки Кармана при обтекании измеряемой средой препятствия. Если на пути движущейся среды находится препятствие специальной формы (вихреобразователь), то поток разделяется и образует небольшие вихри, которые распространяются вдоль и сзади каждой стенки препятствия. Эти вихри являются причиной появления областей с колебаниями давления, которые регистрируются датчиком, расположенным сверху вихреобразователя. Датчик, в свою очередь, генерирует синусоидальное напряжение с частотой, синхронной частоте срыва вихрей. Этот сигнал обрабатывается электронным блоком и преобразуется в цифровой, аналоговый или импульсный. Частота срыва вихрей пропорциональна скорости потока и, следовательно, объемному расходу измеряемой среды.
Преобразователь расхода представляет собой измерительную трубу, в которую вмонтирован вихреобразователь и датчик.
Расходомеры состоят из преобразователя расхода OPTISWIRL 4000 и электронного преобразователя (конвертора) VFC 070, имеют встроенный датчик температуры (стандартная поставка) или встроенный датчик температуры и датчик давления (опция).
По способу присоединения к трубопроводу расходомеры имеют фланцевое и бесфланцевое исполнение.
Место нанесения поверительного клейма - на
клейки указано в Приложении 1. i

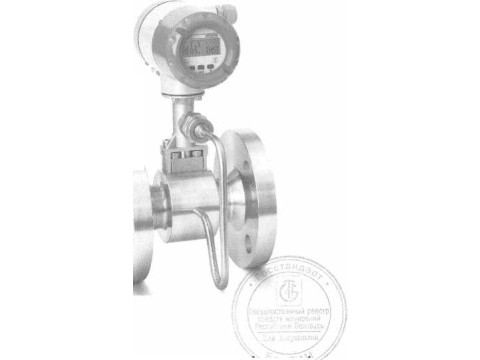

Внешний вид расходомеров представлен на ри- *
сунке 1.
Рисунок 1. Внешний вид расходомеров OPTISWIRL 4070 С
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристик |
Значение характеристик |
|
Диаметр условного прохода, DN, мм • фланцевое исполнение • бесфланцевое исполнение |
15-300 15-100 |
|
Пределы допускаемой основной относительной погрешности измерения расхода, % • жидкость • газ, пар • жидкость, газ, пар |
± 0,75 (Re > 20000) ± 1,0 (Re > 20000) ± 2,0 (10000 < Re < 20000) |
|
Диапазон измерений расхода: • вода при 20 °C, м3/ч, (в зависимости от DN) • воздух при 20 °C и абс. давлении 101,3 кПа, м3/час, (в зависимости от DN) • насыщенный пар, кг/час, (в зависимости от DN, плотности, кг/м3, давления среды) |
0,36 - 5,07(DN 15).... 114,83- 1607,61 (DN300) 4,34 -57,91 (DN 15).... 1377,95 - 18372,66 (DN300) 5,23- 65,13 (DN 15, D = 1,12482, P = 0,1 МПа)..... 5036,01-126787,78 (DN300, D =10,3542, P =2 МПа) |
|
Диапазон температуры измеряемой среды, °C |
-40 - 240 |
|
Диапазон температуры окружающей среды, °C |
-40- 85 -40 - 65 (Ex) |
|
Давление измеряемой среды, МПа, не более |
10 |
|
Напряжение питания постоянного тока, В |
14-36 |
|
Выходные сигналы: • аналоговый, мА • импульсный, Гц (максимальная частота выходного сигнала) • цифровой |
4-20 0,5 HART |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 66/67 |
|
Масса, кг, (в зависимости от DN) |
6,1 -260,4 |
|
Габаритные размеры, мм, (в зависимости от DN), • длина • высота • ширина |
144 - 244 312-687 95 - 585 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию расходомеров типографским способом.
Комплектность
|
В комплект поставки входит: | ||
|
1. |
Расходомер вихревой OPTISWIRL 4070 С |
1 шт. |
|
2. |
Магнитный стержень |
1 шт. |
|
3. |
Руководство «по быстрому запуску» |
1 шт. |
|
4. |
Диск с комплектом документации |
1 шт. |
|
5. |
Сертификат калибровки |
1 шт. |
Нормативные документы
Техническая документация фирмы «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия. МРБ МП. 1646-2006 «Расходомеры вихревые OPTISWIRL 4070 С фирмы «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия.
Заключение
Тип «Расходомеры вихревые OPTISWIRL 4070 С» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.
Расходомеры вихревые OPTISWIRL 4070 С соответствуют технической документации фирмы «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия.
Межповерочный интервал -24 месяца.
Государственные контрольные испытания в соответствии с приказом Госстандарта проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно, факс (0152) 64 31 29, тел. (0152) 71 45 90, эл. почта csms grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
