Расходомеры массовые OPTIMASS
| Номер в ГРСИ РФ: | РБ 03 07 1946 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
|
Описание типа РБ 03 07 1946 16 [2017-04-05]
rb-03-07-1946-16_2017-04-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1946 16 [2009-03-17]
rb-03-07-1946-16_2009-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1946 16 [2013-09-30]
rb-03-07-1946-16_2013-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1946 16 [2012-08-08]
rb-03-07-1946-16_2012-08-08.pdf
|
Скачать |
Расходомеры массовые OPTIMASS (далее - расходомеры) предназначены для измерения массового расхода (массы), жидкостей и газов, температуры жидкостей и газов, плотности жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1946 16 |
| Наименование | Расходомеры массовые OPTIMASS |
| Год регистрации | 2016 |
| Номер сертификата | 10850 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | фирма "KROHNE Ltd" (Соединенное Королевство (UK)) компании "KROHNE Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "KROHNE Ltd" (Соединенное Королевство) компании "KROHNE Messtechnik GmbH", Германия
Адрес: 34-38 Rutherford Drive Park Farm Industrial Estate, Wellingborough, Northamptonshire, NN8 6AE
Контакты: Tel.:+44 1933 408500, Fax:+44 1933 408501 Email: info.uk@krohne.com, Web: http://uk.krohne.com/
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных проливных установках в диапазоне измерения объемного расхода жидкости до 1000 м^3/ч (поверочная среда - вода), в диапазоне измерения объемного расхода газа до 6500 м^3/ч (поверочная среда - воздух). |
| Методика поверки | Поверка проводится по МРБ МП.1647-2006 (изменения № 1-2). |
| Признание поверки | Временно, до создания технической базы в Республике Беларусь, проводить первичную и периодическую поверку метрологически необеспеченных исполнений методом непосредственного сличения на проливных эталонных установках в поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или в иных лабораториях в присутствии специалистов юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 1946 16 [2017-04-05]
rb-03-07-1946-16_2017-04-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1946 16 [2009-03-17]
rb-03-07-1946-16_2009-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1946 16 [2013-09-30]
rb-03-07-1946-16_2013-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1946 16 [2012-08-08]
rb-03-07-1946-16_2012-08-08.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры массовые OPTIMASS (далее - расходомеры) предназначены для измерения массового расхода (массы), жидкостей и газов, температуры жидкостей и газов, плотности жидкостей.
Область применения - предприятия химической, нефтехимической, пищевой и фармацевтической промышленности, системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности, в том числе для коммерческого учета.
Описание
Принцип действия расходомеров основан на использовании сил Кориолиса, возникающих при одновременном поступательном и колебательном движении измеряемой среды. Измерительная система расходомера сконструирована симметрично и состоит из одной или двух измерительных труб, прямых или изогнутых. Источник колебаний находится в центре измерительной трубы расходомера. Для измерения сил Кориолиса используются две сенсорные катушки, расположенные по обе стороны от источника колебаний. При отсутствии движения жидкости, когда скорость потока равна нулю, силы Кориолиса также равны нулю, сенсорные катушки регистрируют одинаковый синусоидальный сигнал. Возникающие при движении жидкости силы Кориолиса воздействуют на оба участка трубы с разным усилием, что приводит к упругой деформации трубы и сдвигу по фазе между сигналами сенсоров. Сенсоры измеряют сдвиг по фазе синусоидальных колебаний, что прямо пропорционально массовому расходу. Сигнал передается в электронный блок, который обрабатывает полученные сигналы и выдает измерительную информацию на жидкокристаллическом дисплее.
Расходомер состоит из преобразователя расхода OPTIMASS и электронного блока (конвертора) MFC. В зависимости от конструктивного исполнения и материала измерительной трубы, выпускаются преобразователи расхода следующих модификаций:
OPTIMASS 1000 - прямотрубный с двумя параллельными измерительными трубами из нержавеющей стали;
OPTIMASS 2000 - прямотрубный с двумя, либо четырьмя параллельными измерительными трубами из нержавеющей стали для измерения больших расходов;
OPTIMASS 3000 - с одинарной Z - образной измерительной трубой из нержавеющей стали или хастеллоя для измерения малых расходов;
OPTIMASS 6000 - с двойной U - образной измерительной трубой из нержавеющей стали или хастеллоя для применения при высоких температурах.
OPTIMASS 7000 - прямотрубный с одинарной прямой измерительной трубой из титана, нержавеющей стали или хастеллоя для высокоточных измерений;
Для обработки сигналов используется электронный блок MFC 300, MFC 400 или электронный модуль MFC 010. MFC 300, MFC 400 преобразуют полученные сигналы и выдает информацию об измеряемых величинах на жидкокристаллический дисплей, а электронный модуль MFC 010 служит только для связи с оборудованием заказчика посредством интерфейса Modbus..
Электронный блок MFC 300, MFC 400 может быть механически соединен с преобразователем расхода (компактное исполнение) или изготовлен в виде отдельного блока, соединенного кабелем с преобразователем расхода (раздельное исполнение).
Расходомеры OPTIMASS 2000 и OPTIMASS 7000 могут использоваться для коммерческого учета.
Маркировка расходомера в заказной комплектации производится путем сложения числовых обозначений конвертора и преобразователя расхода (OPTIMASS 1300, OPTIMASS 7010).
Преобразователь расхода может быть оснащен рубашкой для обогрева измерительной трубы расходомера. Место нанесения поверительного клейма - наклейки указано в приложении 1.

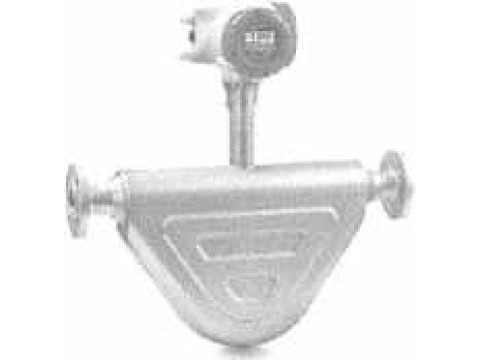

Внешний вид конверторов и расходомеров представлен на рисунке 1.
MFC 400
MFC 300 С - компактная версия
MFC 300 F - раздельная версия
MFC 300 R - раздельная версия для монтажа на 19" стойку
MFC 300 W - раздельная версия для настенного монтажа
OPTIMASS 3000
OPTIMASS 6400 - short
OPTIMASS 1000
OPTIMASS 2000
OPTIMASS 7000
OPTIMASS 6400 C
OPTIMASS 6400 F - short
Рисунок 1. Внешний вид расходомеров OPTIMASS
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристик |
Значение для типоразмеров OPTIMASS 1000 | ||||
|
S15 |
S25 |
S40 |
S50 | ||
|
Номинальный расход, кг/ч |
4800 |
20000 |
60000 |
125000 | |
|
Максимальный расход, кг/ч |
6240 |
26000 |
78000 |
162500 | |
|
Минимальный расход, кг/ч |
зависит от требуемой погрешности измерения | ||||
|
Пределы допускаемой основной относительной погрешности измерения массового расхода, % • жидкость • газ |
± (0,2 + 5Ч) ± (0,75 + 5Ч) | ||||
|
Нестабильность нулевой точки, Do, % от номинального расхода, не более |
± 0,025 | ||||
|
Воспроизводимость, % |
± (0,05 + 5q) | ||||
|
Диапазон измерения плотности, кг/м3 |
400 - 2500 | ||||
|
Пределы допускаемой абсолютной погрешности имерения плотности, кг/м3 |
±5 |
±2 | |||
|
Диапазон измерения температуры, °C |
от минус 40 до плюс 130 | ||||
|
Пределы допускаемой абсолютной погрешности имерения температуры, °C |
± 1 | ||||
|
Диапазон температуры измеряемой среды, °C (в зависимости от типа присоединения ПНР) • фланцевое • асептическое |
от минус 40 до плюс 130 от минус 20 до плюс 130 | ||||
|
Диапазон давления измеряемой среды при 20 °C, МПа |
от минус 0,1 до плюс 10 | ||||
|
Температура окружающей среды, °C, (в зависимости от исполнения расходомера) • компактное • раздельное |
от минус 40 до плюс 55 от минус 20 до плюс 65 | ||||
|
Напряжение питания, В |
12 - 24 DC; 100 - 230 АС; 19 - 29 AC/DC | ||||
|
Выходные сигналы |
токовый, импульсный, выход состояния, HART, Modbus, Profibus РА, Profibus DP | ||||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 65/ 67 | ||||
|
Взрывобезопасность |
EEx d[ib] ПС T4 - Tl; EEx d [ia/ib] IICT4 - T1 | ||||
|
Масса, не более, кг |
18,8 |
21,8 |
34,8 |
62,8 | |
|
Габаритные размеры, не более, мм • длина • высота • ширина |
474 311 101,6 |
505 317 114,3 |
667 344 168,3 |
817 370 219,1 | |
Примечание: 3q = Do*100/G, где G - текущее значение массового расхода; Do - значение нестабильности нулевой точки;
|
Наименование характеристик |
Значение для типоразмеров OPTIMASS 2000 | |||
|
S100 |
S150 |
S250 |
S400 | |
|
Максимальный расход, (V > 10 м/с), кг/ч |
420000 |
900000 |
2300000 |
4600000 |
|
Максимальный расход, (V < 10 м/с), кг/ч |
121000 |
270000 |
666000 |
1330000 |
|
Минимальный расход, кг/ч |
6000 |
16000 |
40000 |
75000 |
|
Пределы допускаемой основной относительной погрешности измерения массового расхода, % • жидкость • газ |
±(0,1 ± 8q) ± (0,5 + 8q) | |||
|
Нестабильность нулевой точки, Do, не более, кг/ч |
7 |
18 |
50 |
100 |
|
Воспроизводимость, % |
± (0,05 ± 8q) | |||
|
Диапазон измерения плотности, кг/м3 |
400 - 3000 | |||
|
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 • при калибровке по месту установки |
±2 ±0,5 | |||
|
Диапазон измерения температуры, °C |
от минус 45 до плюс 130 | |||
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
± (1°С ± 0,5% Тизм) | |||
|
Диапазон давления измеряемой среды при 20 °C, МПа |
от минус 0,1 до плюс 18 | |||
|
Температура окружающей среды, °C, (в зависимости от исполнения расходомера) • компактное • раздельное |
от минус 40 до плюс 60 от минус 40 до плюс 65 | |||
|
Напряжение питания, В |
12 - 24 DC; 100 - 230 АС; 19 - 29 AC/DC | |||
|
Выходные сигналы |
токовый, частотно - импульсный, выход состояния, HART, Modbus, Profibus РА, Profibus DP | |||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 67 | |||
|
Взрывобезопасность |
EEx [ibl ПС T6 - T1: EEx d fia/ib] IICT4 - T1 | |||
|
Масса, не более, кг |
90,1 |
216,8 |
449,8 |
2315,5 |
|
Габаритные размеры, не более, мм • длина • высота • ширина |
1470 485 219 |
1810 589 323 |
2202 671 406 |
2762 770 508 |
Примечание: дч = Do* 100/G, где G - текущее значение массового расхода; Do — значение нестабильности нулевой точки; минимальный расход зависит от требуемой погрешности измерения;
|
Наименование характеристик |
Значение для типоразмеров OPTIMASS 3000 | ||
|
НО 1/SOI |
H03/S03 |
H04/S04 | |
|
Номинальный расход, кг/ч |
15 |
100 |
350 |
|
Максимальный расход, кг/ч |
130 % от номинального расхода | ||
|
Минимальный расход, кг/ч |
зависит от требуемой погрешности измерения | ||
|
Пределы допускаемой основной относительной погрешности измерения массового расхода, % • жидкость • газ |
± (0,1 + 8q) ± (0,5 + 5q) | ||
|
Нестабильность нулевой точки, Do, % от номинального расхода, не более |
± 0,015 | ||
|
Воспроизводимость, % |
± (0,05 + 5q) | ||
|
Диапазон измерения плотности, кг/м3 |
500 - 2000 | ||
|
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±2 | ||
|
Диапазон измерения температуры, °C |
-30- 150) | ||
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
± 1 | ||
|
Диапазон давления измеряемой среды при 20 °C, МПа |
от минус 0,1 до плюс 15 | ||
|
Температура окружающей среды, °C, (в зависимости от исполнения расходомера) • компактное • раздельное |
от минус 40 до плюс 55 от минус 40 до плюс 60 | ||
|
Напряжение питания, В |
12 - 24 DC; 100 - 230 АС; 19 - 29 AC/DC | ||
|
Выходные сигналы |
токовый, частотно - импульсный, выход состояния, HART, Modbus, Profibus РА, Profibus DP | ||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 67 | ||
|
Взрывобезопасность |
EEx [ibl ПС T6 | ||
|
Масса, не более, кг |
12 | ||
|
Габаритные размеры, не более, мм • длина • высота • ширина |
295 355 240 | ||
Примечание: 8q = Dr*100/G, где G - текущее значение массового расхода; Do - значение нестабильности нулевой точки.
|
Наименование характеристик |
Значение для типоразмеров OPTIMASS 700С | ||||||
|
T/S06 |
T/S/H10 |
T/S/H15 |
T/S/H25 |
T/S/H40 |
T/S/H50 |
T/S/H80 | |
|
Номинальный расход, кг/ч |
950 |
2700 |
11250 |
34500 |
91500 |
180000 |
430000 |
|
Максимальный расход, кг/ч |
130 % от номинального расхода | ||||||
|
Минимальный расход, кг/ч |
зависит от требуемой погрешности измерения | ||||||
|
Пределы допускаемой основной относительной погрешности измерения массового расхода, % • жидкость • газ |
±(0,l±5q) ± (0,5 + 5q) | ||||||
|
Нестабильность нулевой точки, Do, % от номинального расхода, не более |
±0,05 ± 0,008 (титан) | ||||||
|
Воспроизводимость, % |
± (0,05 + 5„) | ||||||
|
Диапазон измерения плотности, кг/м3 |
500 - 2000 | ||||||
|
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 • при калибровке по месту установки |
±2 ±0,5 | ||||||
|
Диапазон измерения температуры, °C |
-30-150 (Т06 - Т80) 0 - 100 (H/S06 -H/S80) | ||||||
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
± 1 | ||||||
|
Диапазон давления измеряемой среды при 20 °C, МПа |
от минус 0,1 до плюс 10 (Т06 - Т80) от минус 0,1 до плюс 4 (H/S06 - H/S80) | ||||||
|
Температура окружающей среды, °C, (в зависимости от исполнения расходомера) • компактное • раздельное |
от минус 40 до плюс 55 от минус 40 до плюс 60 | ||||||
|
Напряжение питания, В |
12 - 24 DC; 100 - 230 АС; 19 - 29 AC/DC | ||||||
|
Выходные сигналы |
токовый, частотно - импульсный, выход состояния, HART, Modbus, Profibus РА, Profibus DP | ||||||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 67 | ||||||
|
Взрывобезопасность |
EEx [ib] ПС T6 | ||||||
|
Масса, не более, кг |
16 |
20 |
23 |
35 |
80 |
145 |
260 |
|
Габаритные размеры, не более, мм • длина • высота • ширина |
420 102 312 |
510 102 312 |
548 102 312 |
700 115 319 |
925 169 346 |
1101 219 371 |
1460 273 398 |
Примечание: 8q = Do* 100/G, где G - текущее значение массового расхода; Do - значение нестабильности нулевой точки.
|
Наименование характеристик |
Значение для типоразмеров OPTIMASS 6000 | |||||||||
|
S08 |
S10 |
S15 |
S25 |
S50 |
S80 |
S100 |
S150 |
S200 |
S250 | |
|
Номинальный расход, кг/ч |
600 |
1200 |
3800 |
19000 |
35000 |
78000 |
175000 |
320000 |
550000 |
1000000 |
|
Максимальный расход, кг/ч |
150 % от номинального расхода | |||||||||
|
Минимальный расход, кг/ч |
зависит от требуемой погрешности измерения | |||||||||
|
Пределы допускаемой основной относительной погрешности измерения массового расхода, % • жидкость • газ |
± (0,1 + 8q) ±(0,35 + 8q) | |||||||||
|
Нестабильность нулевой точки Do, кг/ч, не более |
0,03 |
0,06 |
0,19 |
0,95 |
1,8 |
3,9 |
8,8 |
16 |
30 |
50 |
|
Воспроизводимость, % |
± (0,05 + 5q) | |||||||||
|
Диапазон измерения плотности, кг/м3 |
1003000 | |||||||||
|
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 • при калибровке по месту установки |
± 1 ±0,2 | |||||||||
|
Диапазон измерения температуры, °C |
от минус 200 до плюс 400 | |||||||||
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
± (0,5°С + 0,5% Т„зм) | |||||||||
|
Давление рабочей среды при максимальной температуре (230 °C), МПа |
10,0 |
7,0 |
1,0 | |||||||
|
Температура окружающей среды, °C, (в зависимости от исполнения расходомера) • компактное • раздельное |
от минус 40 до плюс 65 от минус 40 до плюс 65 | |||||||||
|
Напряжение питания, В |
12 - 24 DC; 100 ± 230 АС; 19 - 29 AC/DC | |||||||||
|
Выходные сигналы |
токовый, частотно - импульсный, выход состояния, HART, Modbus, Profibus РА, Profibus DP | |||||||||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 67, NEMA 4X | |||||||||
|
Взрывобезопасность |
ATEX, EEx fib] ПС T6 | |||||||||
|
Масса, не более, кг |
15,2 |
16,0 |
18,8 |
29,4 |
35,3 |
64,8 |
100,2 |
199,5 |
449,5 |
917,1 |
|
Габаритные размеры, не более, мм • длина • высота • ширина |
383 531 260,5 |
395 531 260,5 |
572 562 260,5 |
674 675 260,5 |
779 719 260,5 |
977 839 260,5 |
1086 1002 260,5 |
1298 1035 275 |
1742 1197 355 |
2194 1403 508 |
Примечание: 8Ч = Do* 100/ G, где G - текущее значение массового расхода; Do - значение нестабильности нулевой точки.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию расходомеров типографским способом.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Расходомер массовый в составе Преобразователь расхода |
1 | |
|
Электронный блок (конвертор) MFC |
1 | |
|
Кабель соединительный (для раздельного ис- |
1 | |
|
полнения конвертора) |
В соответствии с заказом | |
|
Защитный кожух (по запросу) |
1 | |
|
HART коммуникатор (по запросу) Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Нормативные документы
Техническая документация компании «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия. МРБ МП. 1647 - 2006 «Расходомеры массовые OPTIMASS. Методика поверки».
Заключение
Тип Расходомеры массовые OPTIMASS утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации. Расходомеры массовые OPTIMASS соответствуют технической документации компании «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия.
Государственные приемочные испытания в соответствии с приказом Госстандарта проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно, факс (0152) 64 31 41, тел. (0152) 77 01 00, эл. почта csms grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
Другие Расходомеры
