Измерители плотности жидкостей DIMF
| Номер в ГРСИ РФ: | РБ 03 08 6169 16 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Производитель / заявитель: | "BOPP & Reuther Messtechnik GmbH", Германия |
|
Описание типа РБ 03 08 6169 16 [2017-04-04]
rb-03-08-6169-16_2017-04-04.pdf
|
Скачать |
Измерители плотности жидкостей DIMF предназначены для измерения плотности жидкостей различного состава, в том числе химически агрессивных жидкостей, нефти, нефтепродуктов, спиртосодержащих и сахарных растворов, при условии транспортировки их по технологическим трубопроводам, преобразования, а также передачи измеренной информации в системы управления технологическими процессами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 6169 16 |
| Наименование | Измерители плотности жидкостей DIMF |
| Год регистрации | 2016 |
| Номер сертификата | 10795 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | фирма "BOPP & Reuther Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "BOPP & Reuther Messtechnik GmbH"
Адрес: Am Neuen Rheinhafen 4, 67346 Speyer
Контакты: Tel.: +49 (6232) 657-0 Fax: +49 (6232) 657-505 e-mail: info@burmt.de http: //www.burmt.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Измерители метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП. 2667-2017. Подлежат поверке или калибровке в соответствии с особенностями эксплуатации средств измерений у Заказчика. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, проводить первичную и периодическую поверку в поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или в иных лабораториях в присутствии специалистов юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. В порядке исключения признать сертификаты калибровки измерителей (зав. №№ 10052052, 10052053, 10052054, 10052055), приобретаемых ОАО "Беларуськалий", в качестве документов о первичной поверке. Последующую поверку проводить с учетом требований п. 5.12.5. |
Поверители
Скачать
|
Описание типа РБ 03 08 6169 16 [2017-04-04]
rb-03-08-6169-16_2017-04-04.pdf
|
Скачать |
Описание типа
Назначение
Измерители плотности жидкостей DIMF предназначены для измерения плотности жидкостей различного состава, в том числе химически агрессивных жидкостей, нефти, нефтепродуктов, спиртосодержащих и сахарных растворов, при условии транспортировки их по технологическим трубопроводам, преобразования, а также передачи измеренной информации в системы управления технологическими процессами.
Область применения - предприятия химической, нефтеперерабатывающей, пищевой, фармацевтической и других отраслей промышленности в составе систем управления технологическими процессами, а также контроля параметров качества продукции.
Описание
Принцип действия измерителей плотности жидкостей DIMF основан на измерении резонансной частоты механических колебаний чувствительного элемента с последующим преобразованием измеренного сигнала в унифицированный аналоговый выходной сигнал постоянного тока или цифровой сигнал.
Резонансная частота собственных колебаний чувствительного элемента при прохождении через него измеряемой среды изменяется, в зависимости от плотности измеряемой среды.
Конструктивно измеритель плотности жидкостей DIMF состоит из первичного измерителя плотности и вторичного измерительного преобразователя.
Встроенный в первичный измеритель плотности преобразователь температуры измеряет температуру рабочей (измеряемой) среды и передает измереннб^ЩЗД^жме во вторичный измерительный преобразователь для коррекции учумп^атурна-зависимых параметров устройства.
Информация от первичного измерителя плотности преобразовывается вторичным измерительным преобразователем в аналоговый выходной сигнал, а также может передаваться по протоколу HART на персональный компьютер или HART-коммуникатор.
Для отображения результатов измерений, а также для диагностики и настройки плотномера вторичный измерительный преобразователь имеет встроенный ЖК-дисплей с клавиатурой.
Измерители плотности жидкостей DIMF изготавливаются следующих модификаций: DIMF1.3, DIMF2.0, DIMF2.1.
Модификации измерителей плотности жидкостей DIMF отличаются конструктивным исполнением и материалом, из которого изготовлены чувствительные элементы. Измеритель плотности жидкостей DIMF 1.3 предназначен для работы с химически неагрессивными жидкостями, измеритель плотности жидкостей DIMF2.0 предназначен для работы с химически агрессивными жидкостями, измеритель плотности жидкостей DIMF2.1 может применяться для измерения плотности жидкостей с большой вязкостью и жидкостей с механическими включениями.
Модификации измерителей плотности жидкостей DIMF могут иметь следующие конструктивные исполнения: DIMF1.3TVS, DIMF2.0TVS, DIMF2.1TVS -моноблочный корпус со встроенным вторичным измерительным преобразователем и DIMF1.3TWS, DIMF2.0TWS, DIMF2.1TWS - раздельный корпус с выносным вторичным измерительным преобразователем.
Идентификационные данные прошивки (программного обеспечения) приведены в таблице 1.
Таблица 1
|
Наименование прошивки |
Номер версии прошивки |
|
- |
rev. 4.0 |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

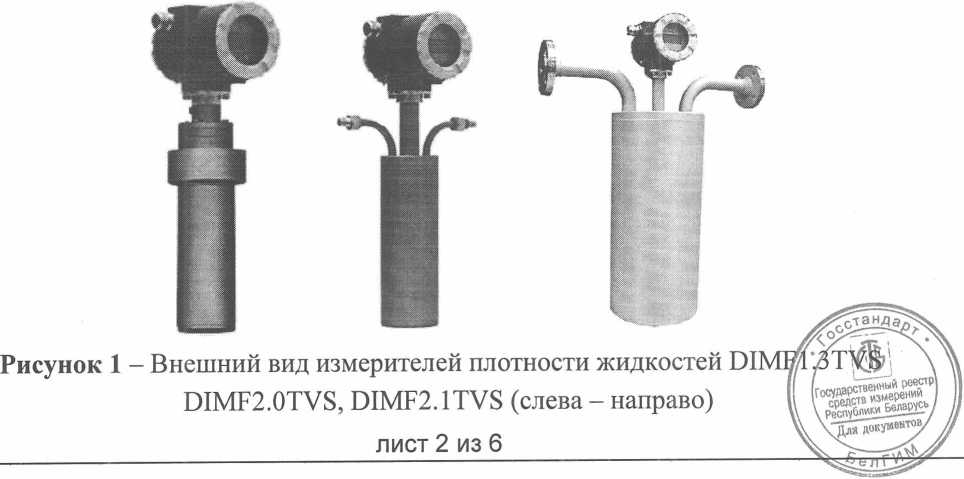

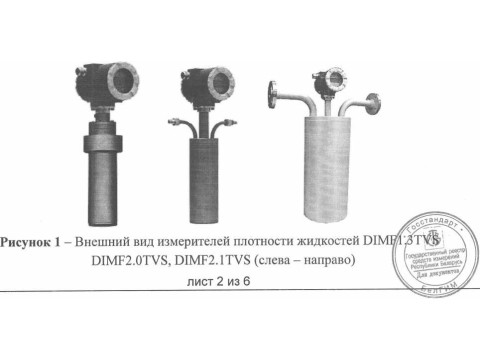

Внешний вид измерителей плотности жидкостей DIMF приведен на рисунке 1.
Описание типа средства измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерителей плотности жидкостей DIMF, приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Модификация | ||
|
DIMF1.3 |
DIMF2.0 |
DIMF2.1 | |
|
1 |
2 |
3 |
4 |
|
1 Диапазон измерений плотности, кг/м3 |
от 700 до 1300 | ||
|
2 Пределы допускаемой основной абсолютной погрешности измерителей плотности жидкостей (в нормальных условиях эксплуатации), кг/м3 |
±0,5 | ||
|
3 Диапазон изменения выходного аналогового сигнала, мА |
от 4 до 20 | ||
|
4 Предел допускаемой приведенной погрешности измерителей плотности жидкостей (для аналогового выходного сигнала), % |
±0,05 | ||
|
5 Предел допускаемой дополнительной погрешности измерителей плотности жидкостей, вызванной изменением расхода измеряемой среды (от нормальных условий эксплуатации), кг/м3 |
0,5 предела допускаемой основной абсолютной погрешности | ||
|
6 Предел допускаемой дополнительной погрешности измерителей плотности жидкостей, вызванной изменением температуры измеряемой среды, (от нормальных условий эксплуатации), кг/м3 |
0,8 предела допускаемой основной абсолютной погрешности (на каждые 10 °C) | ||
|
7 Избыточное давление измеряемой среды, МПа, не более |
10 |
10 |
4 |
|
8 Напряжение питания постоянного тока, В |
от 14 до 30 | ||
|
9 Нормальные условия эксплуатации первичного измерителя плотности: | |||
|
- диапазон изменений расхода измеряемой среды, л/мин |
от 0,3 до 1,0 лист 3 из 6 |
от 1,5 до 6,0 |
Il V J -----------е j и |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
- диапазон температур измеряемой среды, °C |
от 15 до 25 | ||
|
10 Рабочие условия эксплуатации первичного измерителя плотности: | |||
|
- диапазон изменений расхода измеряемой среды, л/мин |
от 0 до 10 |
от 0 до 50 |
от 0 до 350 |
|
- диапазон температур измеряемой среды, °C |
от минус 10 до плюс 100 | ||
|
11 Условия эксплуатации вторичного измерительного преобразователя: | |||
|
- температура окружающего воздуха, °C |
от минус 10 до плюс 58 | ||
|
- относительная влажность окружающего воздуха, % |
до 90 (при 25 °C) | ||
|
12 Габаритные размеры, мм, не более | |||
|
- корпусное исполнение TVS |
123x155 x412 |
450x155 x468 |
450x155x814 |
|
- корпусное исполнение TWS |
123x155 x408 |
450x155 x464 |
450x155x810 |
|
- вторичный измерительный преобразователь |
0100 х 155 х 120 | ||
|
13 Масса, кг, не более: | |||
|
- корпусное исполнение TVS |
3,0 |
4,2 |
21,0 |
|
- вторичный измерительный преобразователь |
1,2 | ||
|
14 Степень защиты оболочки по ГОСТ 14254-96 |
IP68 | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Стандартный комплект поставки включает:
- измеритель плотности жидкостей DIMF
- руководство по эксплуатации
- комплект принадлежностей
- методика поверки МРБ МП. d
«Измерители плотности жидкостей DIMF. Методика
поверки».
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Ворр & Reuther Messtechnik GmbH» (Федеративная Республика Германия);
МРБ МП. а иРт т«Измерители плотности жидкостей DIMF». Методика поверки».
Технические регламенты таможенного союза:
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Измерители плотности жидкостей DIMF соответствуют требованиям технической документации фирмы «Ворр & Reuther Messtechnik GmbH» (Федеративная Республика Германия) и ТР ТС 020/2011.
Межповерочный интервал не более 12 месяцев (для измерителей плотности жидкостей DIMF, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
