Преобразователи термоэлектрические ТХА, ТХК, ТЖК

Назначение

Преобразователи термоэлектрические ТХА, ТХК, ТЖК (далее по тексту -термопреобразователи или ТП) предназначены в зависимости от конструктивного исполнения для измерений температуры различных сред. Данные по назначению и измеряемой среде в зависимости от конструктивного исполнения ТП приведены в таблице 1.

Таблица 1

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи изготавливаются с номинальной статической характеристикой преобразования (НСХ) типов «К», «Ь», «J» по ГОСТ Р 8.585-2001 на основе термопарного кабеля или проволоки, и могут иметь как разборное, так и неразборное конструктивные исполнения. В зависимости от конструктивного исполнения ТП могут быть с одним или двумя чувствительными элементами (с изолированным, неизолированными или открытыми рабочими спаями). Защитная арматуры ТП может выполняется с различными видами технологических соединений и монтажных элементов, клеммной головки или без неё - с удлинительными проводами или разъемами различной конструкции. Головки в зависимости от исполнений изготавливаются из алюминиевого сплава, стали, пластика или полиамида.

Термопреобразователи изготавливаются следующих основных конструктивных исполнений: ТХА 0002, ТХК 0002, ТХА 0006, ТХК 0006, ТХА 0007, ТХК 0007, ТЖК 0009, ТХА 0011, ТХА 0109, ТХА 0203, ТХА 0206, ТХА 0306, ТХК 0306, ТХА 0308, ТХК 0308,

ТХА 0314, ТХК 0314, ТХА 9204, ТХК 9204, 'ТЖК 9204, ТХК9206, ТХА 9310, ТХК

ТХК 9311, ТХА 9311, ТХА 9312, ТХК 9312, ТХА 9414, ТХА9415, ТХА 9419, ТХК 9419, ТХА 9420, ТХК 9420, ТХК 9421, ТХА 9425, ТХА 9426, ТХА 9503, ТХК 9503, ТХА

ТХА 9516, ТХА 9608, ТХК 9608, ТХК 9611, ТХА 9624, ТХК 9624, ТХА 9625, ТХА

ТХА 9709, ТХК 9709, ТХА 9709Ф, ТХК 9709Ф, ТХА 9712, ТХК 9712, ТХА 9816, ТХК 9820, ТХА 9822, ТХК 9901, ТХК 9902, различающихся по рабочему диапазону измеряемых температур и по конструкции. Данные исполнения также могут изготавливаться с различными длинами и диаметрами монтажной части, длиной соединительного кабеля, с разным материалом защитной арматуры, с разными монтажными элементами и т.д.

Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз термопреобразователей приведены в Технических условиях ТУ 4211-88-02566540-2010.

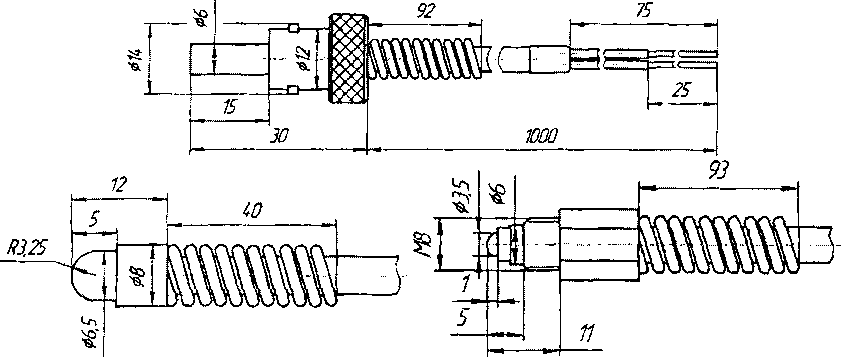

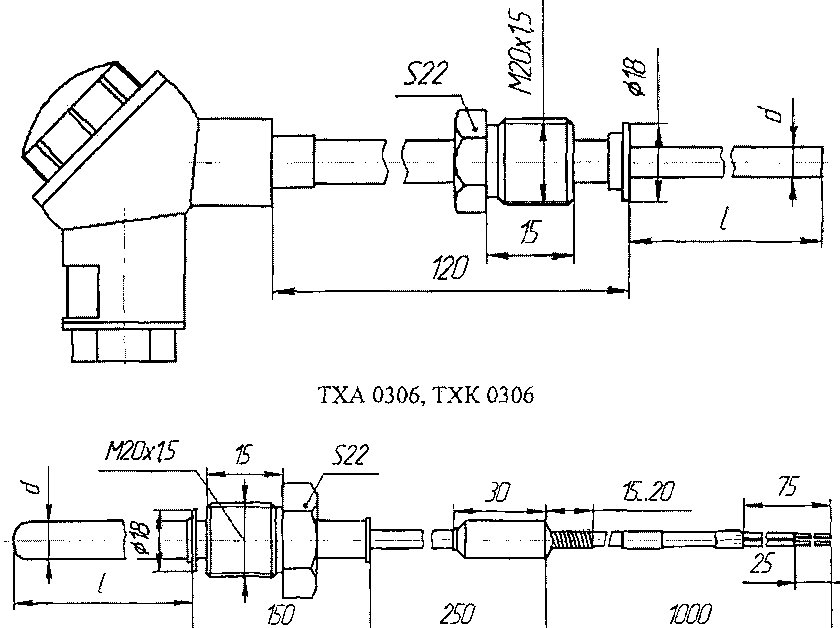

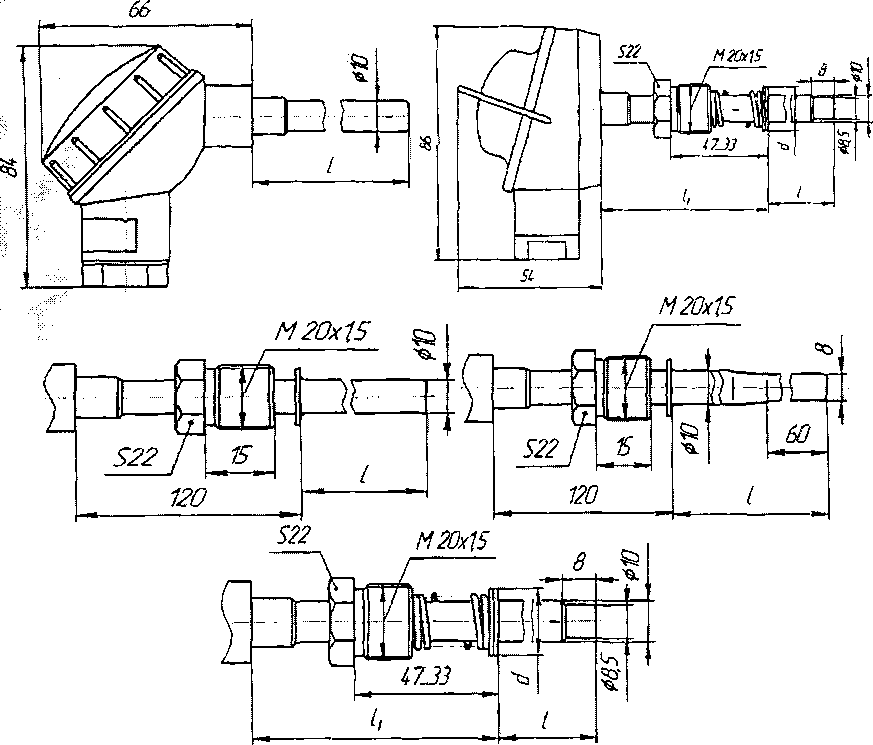

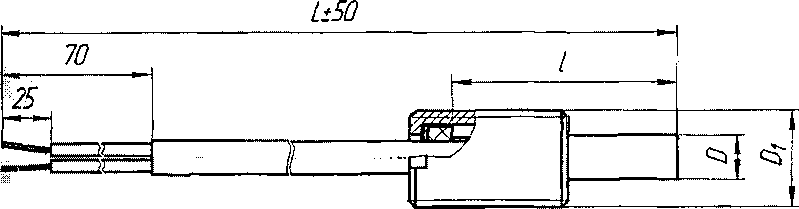

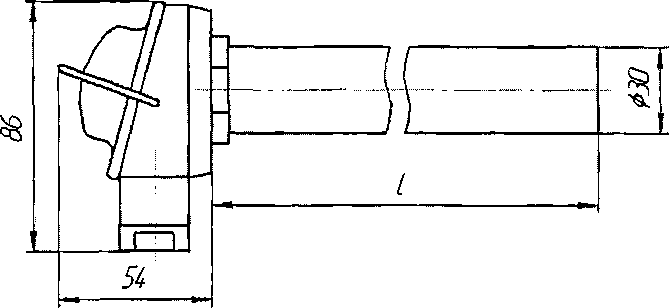

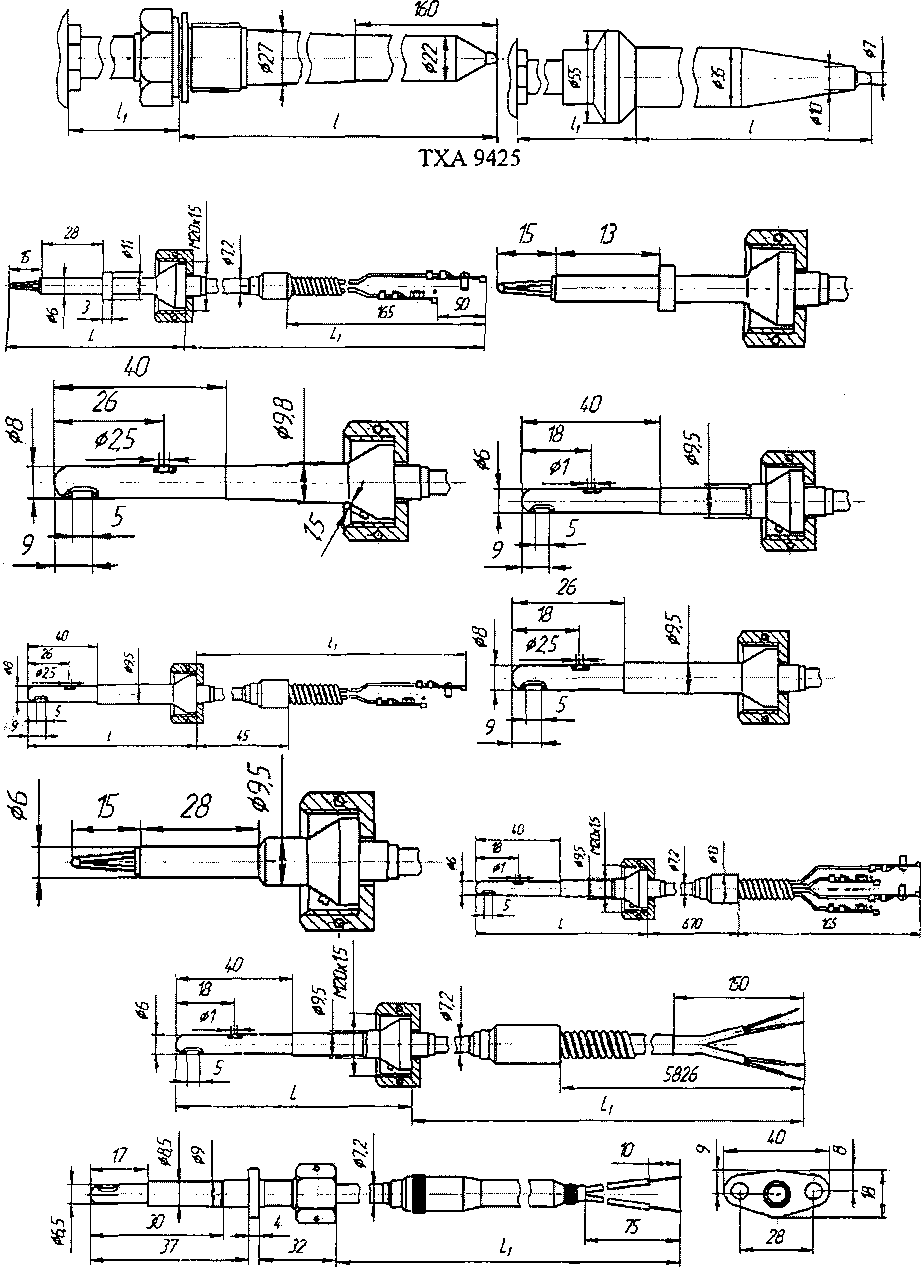

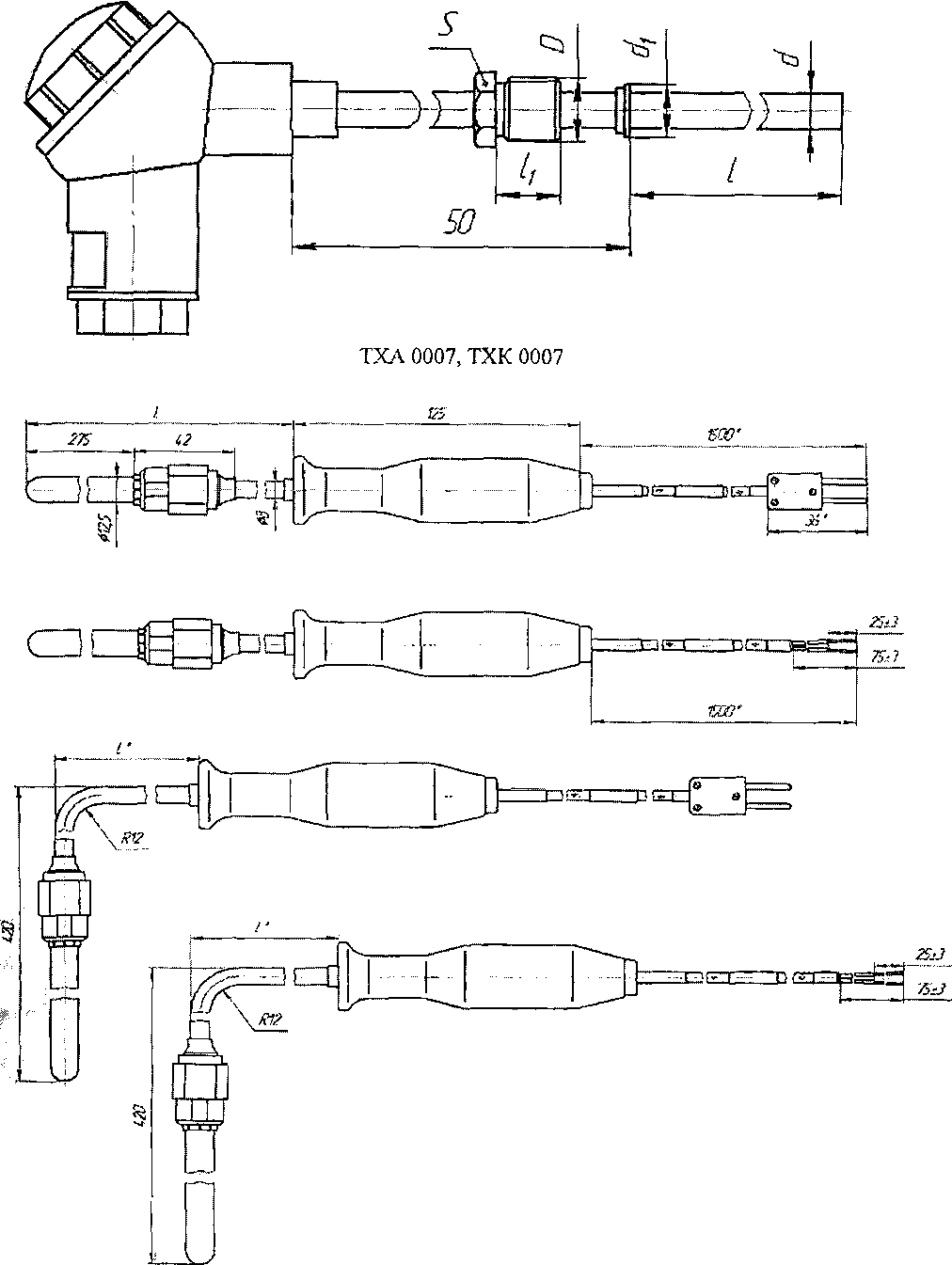

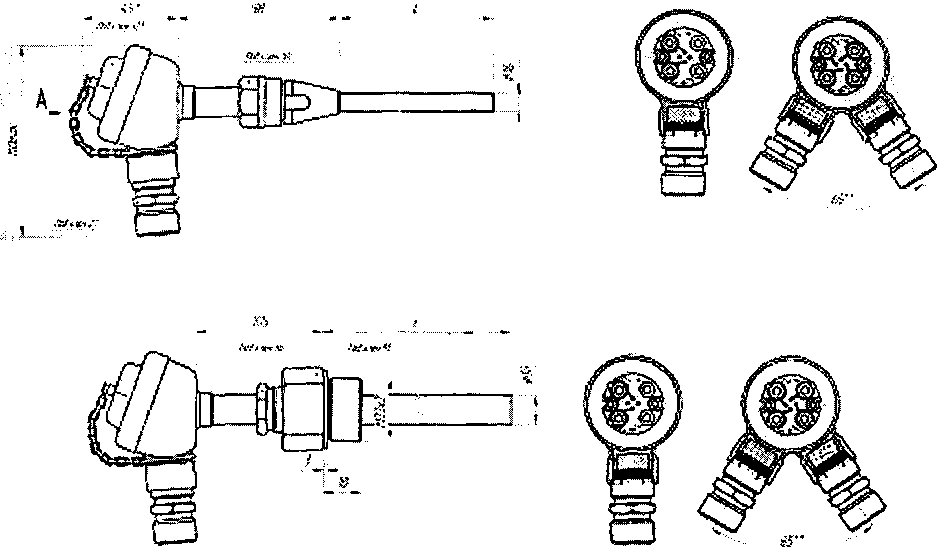

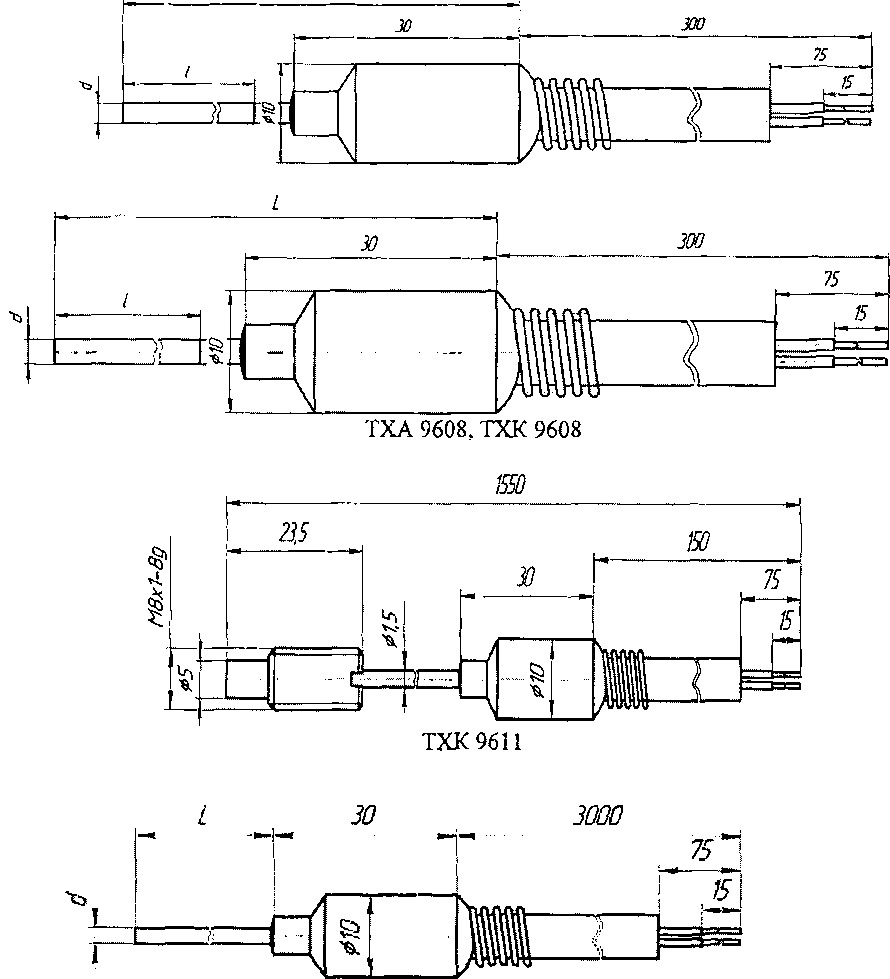

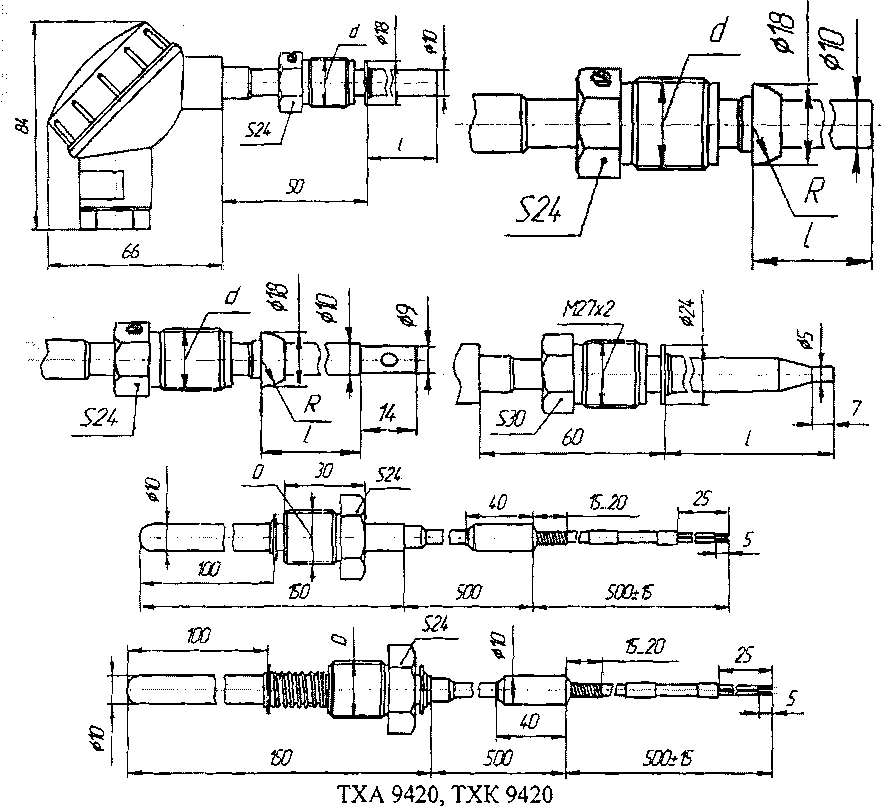

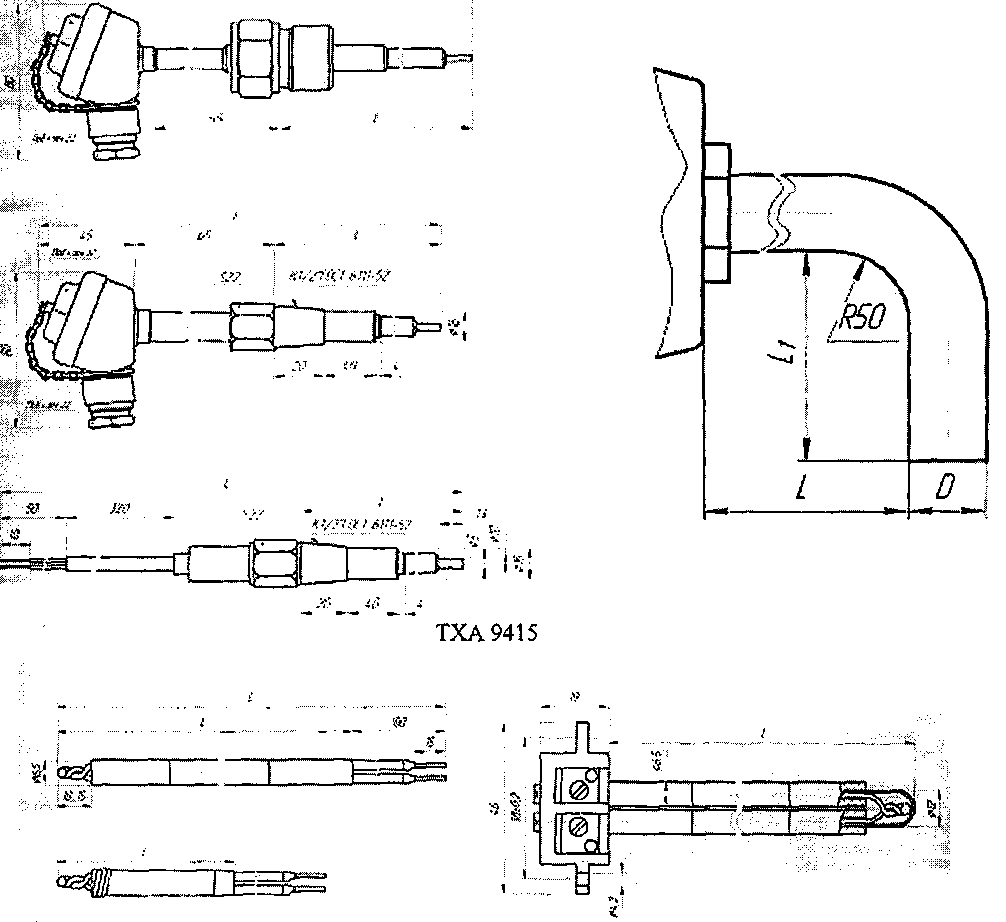

Чертежи общего вида термопреобразователей

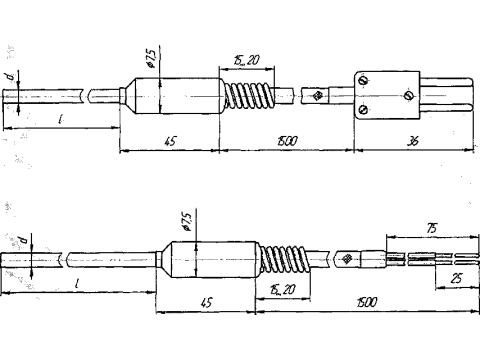

ТХА 0002, ТХК 0002

ТХА ООП

ТХА 0206

0Z8

ТХК9311,ТХА 9311

ТХА 9312, ТХК 9312

ТХК 9414

М27х2

ТХА9419

ТХА9426

ТХА 9503, ТХК 9503

ТХА9516

I

лист№ 14

ТХА 9709, ТХК 9709, ТХА 9709Ф, ТХК 9709Ф

ТХА 9712, ТХК 9712

ТХА 9822

ТХК 9901

ТЖК 0009

Технические характеристики

Рабочий диапазон измеряемых температур ТП (в зависимости от конструктивного исполнения), °C:

- ТХА 0002, ТХК 0002, ТХК 0006, ТХК 0007:.......от минус 40 до плюс 600;

- ТХА 0006, ТХК 0007: ...от минус 40 до плюс 600, от минус 40' до плюс 800;

- ТХА 0011:............    от 0 до плюс 1 000;

- ТХА 0109:.................................................от минус 40 до плюс 1050;

- ТХА 0203:  ........................................от минус 40 до плюс 1000;

- ТХА 0206:...................... от минус 40 до плюс 900;

- ТХА 0306: .......от минус 40 до плюс 600, от минус 40 до плюс 800

(кратковременно до плюс 1000);

- ТХК 0306, ТХК 0308, ТХК 9310:..................... .от минус 40 до плюс 600;

- ТХА 0308:.................от минус 40 до плюс 600, от минус 40 до плюс 800;

- ТХА 0314, ТХК 0314:..........  от минус 40 до плюс 250;

- ТХА 9204, ТХК 9204, ТЖК 9204, ТХК 9206:........от минус 40 до плюс 200;

- ТХА 9310:...............от минус 40 до плюс 800, от минус 40 до плюс 1000;

лист№ 18 всего листов 21

- ТХА 9311:...................................................от минус 40 до плюс 350;

- ТХК 9311:..................от минус 40 до плюс 350, от минус 40 до плюс 400;

- ТХА 9312: ......от минус 40 до плюс 400, от минус 40 до плюс 600, от

минус 40 до плюс 900;

- ТХК 9312:..................от минус 40 до плюс 400, от минус 40 до плюс 600;

- ТХА 9414:.................  от Одо плюс 300;

- ТХА 9415, ТХА 9608, ТХА 9624:......................от минус 40 до плюс 800;

- ТХА 9419:..................................................от минус 40 до плюс 1000;

- ТХК 9419, ТХК 9503, ТХК 9608, ТХК 9709, ТХК 9712, ТХК 9902: ......от

минус 40 до плюс 600;

- ТХА 9420:...........от 0 до плюс 600, от 0 до плюс 700, от 0 до плюс 800, от

минус 40 до плюс 600, от минус 40 до плюс 800;

- ТХК 9420:........от 0 до плюс 600, от минус 40 до плюс 500, от минус 40 до

плюс 600;

- ТХК 9421, ТХК 9611, ТХА 9709Ф, ТХК 9709Ф, ТХК 9820: .......от минус

40 до плюс 200;

- ТХА 9425:.................от минус 40 до плюс 585, от минус 40 до плюс 900;

- ТХА 9426: ........от минус 40 до плюс 750, от минус 40 до плюс 800, от

минус 40 до плюс 1000;

- ТХА 9503:...................................................от минус 40 до плюс 900;

- ТХА 9505, ТХА 9822:...................................от минус 40 до плюс 1050;

- ТХА 9516:...................................................от минус 40 до плюс 850;

- ТХК 9624, ТХК 9901:.....................................от минус 40 до плюс 500;

- ТХА 9625:.................................................от минус 40 до плюс 1000;

- ТХА 9626:...............от минус 40 до плюс 750, от минус 40 до плюс 1000;

- ТХА 9709: ........от минус 40 до плюс 600 (кратковременно до плюс 800),

от минус 40 до плюс 800 (кратковременно до плюс 1000);

- ТХА 9712:...................................................от минус 40 до плюс 700;

- ТХА 9816:.................от минус 40 до плюс 600, от минус 40 до плюс 900;

- ТЖК 0009:...........  от 0 до плюс 400.

Пределы допускаемых отклонений ТЭДС от НСХ термопреобразователей по ГОСТ 6616-94 в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001, класса допуска и диапазон измеряемых температур, приведены в таблицах 2 и 3:

Количество чувствительных элементов в ТП, шт.:....................................1 или 2

Длина монтажной части термопреобразователей, мм:..............от 25 до 50000 и более

в соответствии с заказом

Диаметр монтажной части термопреобразователей, мм:.......................от 0,5 до 42

Электрическое сопротивление изоляции ТП при температуре (25±10) °C и

относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:............100

Данные по средней наработки до отказа (в зависимости от конструктивного исполнения ТП) приведены в таблице 4:

Таблица 4

Вид климатического исполнения ТП (в зависимости от конструктивного исполнения) по ГОСТ 15150-69:................................................................У2, Т2, УХЛ2, УХЛЗ

Рабочие условия эксплуатации ТП (в зависимости от конструктивного исполнения):

- температура окружающей среды, °C:

- ТХА 0002, ТХК 0002, ТХА 0011, ТХА 0206, ТХА 0306, ТХК 0306, ТХА 0308, ТХК 0308, ТХА 0314, ТХК 0314, ТХА 0109, ТХА 9203. ТХА 9204, ТХК 9204, ТЖК 9204, ТХК 9206, ТХА 9310, ТХК 9310, ТХА 9312, ТХК 9312, ТХК 9414, ТХА 9419, ТХК 9419, ТХА 9420, ТХК 9420, ТХК 9421, ТХА 9426, ТХА 9503, ТХК 9503, ТХА9516, ТХК9611, ТХА9624, ТХК 9624, ТХА 9625, ТХА9626, ТХА 9712, ТХК 9712, ТХК 9820, ТХА 9822, ТХК 9901. ТХК 9902, ТЖК 0009 ...........................................от минус 50 до плюс 60;

- ТХК 9311, ТХА 9311, ТХА 9415 , ТХА 9425 ................от минус 50 до плюс 125;

- ТХА 9415....................  от минус 50 до плюс 125, от минус 50 до плюс 200;

- ТХА 0006, ТХК 0006, ТХА 0007, ТХК 0007, ТХА 9505, ТХА 9608, ТХК 9608, ТХА 9709, ТХК9709, ТХА 9709Ф, ТХК 9709Ф, ТХА 9426 ...........от минус 50 до плюс 85;

- ТХА 9816............................................................от минус 50 до плюс 200

- относительная влажность окружающего воздуха, %:

- ТХК 9206, ТХА 9312, ТХК 9312, ТХА 9625, ТХК 9820 .........95 (при плюс 35 °C);

- ТХА 9310, ТХК 9310, ТХК 9415, ТХА 9608, ТХК 9608; ТХА 9709, ТХК 9709; ТХА 9709Ф, ТХК 9709Ф; ТХА 9712, ТХК 9712 ...........................100 (при плюс 40 °C);

- ТХА 9419, ТХК 9419 ....................................................80 (при плюс 35 °C);

- ТХА 0002, ТХК 0002, ТХА 0006, ТХК 0006, ТХА 0007, ТХК 0007, ТХА 0011, ТХА 0109, ТХА 0203, ТХА 0206, ТХА 0306, ТХА 0306, ТХА 0308, ТХК 0308, ТХА 0314, ТХК 0314, ТХА 9204, ТХК 9204, ТЖК 9204, ТХА 9420, ТХК 9420, ТХК 9421, ТХА 9503, ТХК 9503. ТХК 9611, ТХК 9901, ТХК 9902, ТХК 9311, ТХА 9311, ТХК 9414, ТХА 9505, ТХА 9626, ТХА 9822, ТХА 9624, ТХК 9624, ТХА 9425,ТХА 9426, ТХА 9516, ТХА 9816, ТЖК 0009 ....................   98 (при плюс 35 °C)

Степень защиты ТП (в зависимости от конструктивного исполнения) от воздействия воды, твердых тел (пьии) по ГОСТ 14254-96:.............1Р00, IP04, IP05, IP51, IP52, IP54,1Р55.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на шильдик, прикрепленный ТП.

Комплектность

'Гермопреобразователь (конструктивное исполнение - в соответствии с заказом) - 1 шт.

Паспорт -1 экз.

Защитная гильза (по дополнительному заказу).

Поверка осуществляется по ГОСТ 8.338-2002 «ГСИ, Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °C;

- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-93 в диапазоне температуры от минус 196 до плюс 660 °C;

- калибратор температуры сухоблочный типа КС 600-1 с диапазоном рабочих температур от плюс 50 до плюс 600 °C, с пределами допускаемой абсолютной погрешности воспроизведения заданной температуры: ±(0,l+10‘J-t) без использования внешнего термометра, ±(0,05+6-10’4-t) с использованием внешнего термометра с индивидуальной градуировкой, с нестабильностью поддержания заданной температуры ±(0,02+1 O^-t);

- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном рабочих температур от минус 60 до плюс 300 °C и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °C;

- установка для поверки и градуировки датчиков температуры типа УПСТ-2М;

- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10'4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(l0's-R+5-10'4), где R - измеряемое сопротивление. Ом.

Примечания:

I) При поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

2) Допускается проводить поверку ТП с длиной погружаемой части менее 250 мм по ГОСТ 8.338-2002 с использованием сухоблочного калибратора типа КС 600-1.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователи.

Нормативные документы

1. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3. ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

4. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

5. ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды; выполнение работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление геодезической и картографической деятельности; выполнение работ ио оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (п.п.3, 5, 6, 11, 12, 14 пункта 3 статьи 1 Федерального закона об обеспечении единства измерений № 102-ФЗ от 26.06.2008г.).
