Балансомеры ПЕЛЕНГ СФ-08
| Номер в ГРСИ РФ: | РБ 03 11 3634 16 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Балансомеры |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
|
Описание типа РБ 03 11 3634 16 [2017-05-24]
rb-03-11-3634-16_2017-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3634 16 [2008-09-30]
rb-03-11-3634-16_2008-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3634 16 [2019-01-04]
rb-03-11-3634-16_2019-01-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3634 16 [2012-04-05]
rb-03-11-3634-16_2012-04-05.pdf
|
Скачать |
Балансомеры ПЕЛЕНГ СФ-08 (далее - балансомеры) предназначены для измерения радиационного баланса исследуемой поверхности в естественных условиях, то есть разности значений энергетической освещенности (радиации), создаваемой потоками солнечного и теплового излучений, поступающими на его приемные поверхности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3634 16 |
| Наименование | Балансомеры ПЕЛЕНГ СФ-08 |
| Год регистрации | 2016 |
| Номер сертификата | 10826 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017)263-77-02 / (017)263-65-42 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1785-2008 (извещение №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 11 3634 16 [2017-05-24]
rb-03-11-3634-16_2017-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3634 16 [2008-09-30]
rb-03-11-3634-16_2008-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3634 16 [2019-01-04]
rb-03-11-3634-16_2019-01-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3634 16 [2012-04-05]
rb-03-11-3634-16_2012-04-05.pdf
|
Скачать |
Описание типа
Назначение
Балансомеры ПЕЛЕНГ СФ-08 (далее - балансомеры) предназначены для измерения радиационного баланса исследуемой поверхности в естественных условиях, то есть разности значений энергетической освещенности (радиации), создаваемой потоками солнечного и теплового излучений, поступающими на его приемные поверхности.
Область применения - проведение непрерывных или периодических измерений на метеорологических (наблюдательных) площадках.
Описание
Балансомер, в зависимости от комплектности, может состоять из преобразователя радиационного баланса (далее - преобразователь), блока электронного трехканального, расширителя портов МОХА и программного обеспечения (далее -ПО) для ПЭВМ.
Принцип действия преобразователя - термоэлектрический. Под воздействием солнечного и теплового излучений, поступающих на зачерненные приемные поверхности преобразователя, в термобатарее вырабатывается электродвижущая сила (далее - ЭДС) постоянного тока, пропорциональная разности значений энергетической освещенности приемных поверхностей (т.е. радиационному балансу).
Аналоговый сигнал с преобразователя поступает на вход аналого-цифрового преобразователя блока электронного трехканального, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор блока электронного трехканального в виде мгновенного значения измеряемой величины термоЭДС, которая может быть пересчитана в значение радиационного баланса с использованием коэффициента преобразования преобразователя. Блок электронный трехканальный может быть подключен к ПЭВМ по интерфейсу RS-485 через расширитель портов МОХА. С помощью ПО результаты измерений радиационного баланса могут отображаться на экране монитора ПЭВМ и сохраняться в архив.
Балансомер может иметь три различных исполнения:
- исполнение 6256.00.00.000 состоит из преобразо баланса, блока электронного трехканального для измерения са. расширителя портов МОХА, программного обеспечения;
- исполнение 6256.00.00.000-01 - состоит из преобразователя радиационного баланса;
- исполнение 6256.00.00.000-02 - состоит из преобразователя радиационного баланса, блока электронного трехканального, программного обеспечения.
Схема с указанием места пломбирования блока электронного трехканального приведена в приложении А.
Внешний вид балансомера представлен на рисунке 1.

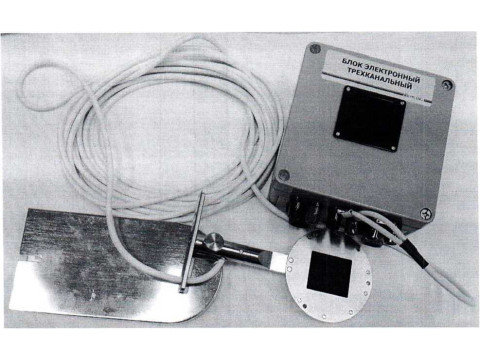

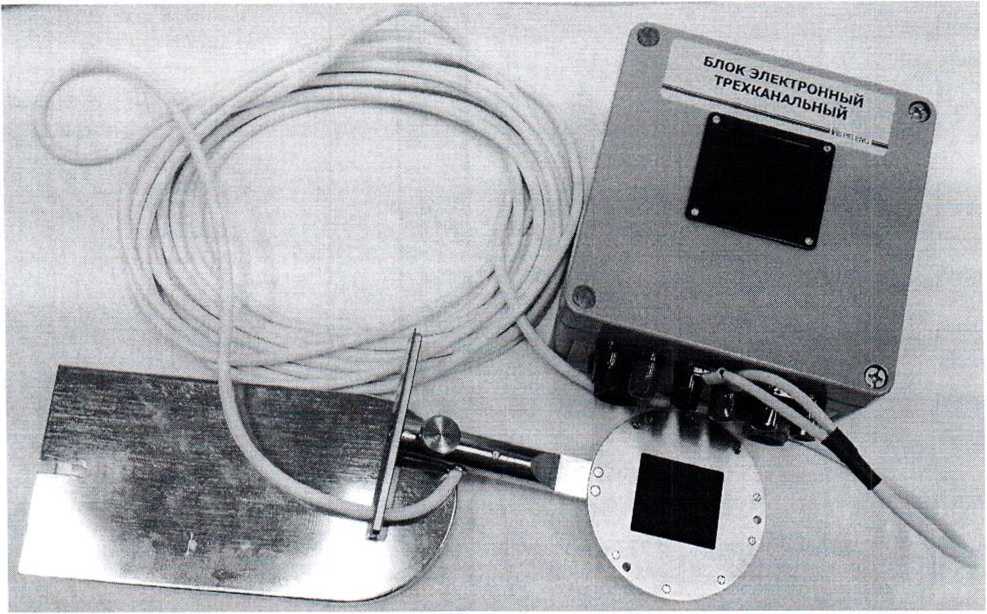

Рисунок 1 - Внешний вид балансомера ПЕЛЕНГ СФ-08
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик балансомеров. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение балансомера |
Наименование ПО |
Номер версии ПО |
|
Пеленг СФ-08 |
Peleng Meteo |
2.5 |
|
Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО балансомеров останется без изменений | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики балансомеров приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
1 Спектральный диапазон, мкм |
от 0,3 до 40,0 |
|
2 Диапазон измерений радиационного баланса, кВт/м2 |
от 0,01 до 1,10 |
|
3 Пределы допускаемой относительной погрешности, % |
±10,0 |
|
4 Коэффициент преобразования, мВм2/кВт, не менее |
7 |
|
5 Разность коэффициентов преобразования сторон (асимметрия преобразователя радиационного баланса), %, не более |
±5,0 |
|
6 Поправочный множитель к показаниям преобразователя радиационного баланса при изменении скорости ветра на 1 м/с в диапазоне значений скорости ветра, не более: - от 0 до 15 м/с - от 3 до 7 м/с |
0,040 0,048 |
|
7 Диапазон сопротивлений термобатареи, Ом |
от 35 до 135 |
|
8 Время установления выходного сигнала, с, не более |
40 |
|
9 Условия эксплуатации: - диапазон температур окружающей среды, °C - диапазон относительной влажности - диапазон атмосферного давления, кПа |
от минус 50 до 50 до 98 % при температуре 25 °C от 60 до 108 |
|
10 Длина кабеля, соединяющего преобразователь радиационного баланса с блоком электронным трехканальным, м, не менее |
7 |
|
11 Габаритные размеры, мм, не более: - преобразователь радиационного баланса - блок электронный трехканальный |
210x110x40 185x160x95 |
|
12 Масса, кг, не более: - преобразователь радиационного баланса - блок электронный трехканальный |
1,20 2,40 |
|
13 Диапазон напряжений питания блока электронного трехканального от источника постоянного тока, В |
от 21,6 до 26,4 |
|
14 Степень защиты оболочки преобразователя радиационного баланса по ГОСТ 14254 |
IP53 |
Знак утверждения типа
Знак утверждения типа наносится на табличку преобразователя и на документацию (руководство по эксплуатации, паспорт) типографским способом.
Комплектность
Комплект поставки балансомера указан в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Вариант исполнения 6256.00.00.000 - | ||
|
- |
01 |
02 | ||
|
6256.01.01.000 |
Преобразователь радиационного баланса |
1 |
1 |
1 |
|
6251.02.50.000 |
Блок электронный трехканальный |
1 |
- |
1 |
|
1530.100230519. 6284-90 |
Программное обеспечение (Диск DVD-RW 4,7 GB) |
1 |
- |
1 |
|
6256.05.00.200 6256.05.00.300 |
Комплект принадлежностей: Кольцо №1 (для ПО-4) Кольцо №2 (для ПО-11) |
1 1 |
1 1 |
1 1 |
|
6251.04.00.000 6251.04.00.200 6251.04.00.500 6251.04.00.600 |
Комплект монтажных частей: Кабель питания Кабель № 3 Кабель № 4 |
1 1 1 1 |
- |
1 1 1 1 |
|
Расширитель портов МОХА* |
1 |
- |
- | |
|
6256.04.01.000 |
Коробка (для преобразователя) |
1 |
1 |
1 |
|
6256.04.01.002 |
Чехол (для преобразователя) |
1 |
1 |
1 |
|
6251.02.30.000 |
Коробка (для блока электронного трехканального) |
1 |
- |
1 |
|
6251.02.30.004 |
Чехол (для блока электронного трехканального) |
1 |
- |
1 |
|
6251.02.30.004-01 |
Чехол (для кабелей) |
1 |
- |
1 |
|
6256.00.00.000 РЭ |
Руководство по эксплуатации |
1 |
1 |
1 |
|
МРБ МП.1785-2008 |
Методика поверки** |
1 |
1 |
1 |
|
6256.00.00.000 ПС |
Паспорт (со свидетельством о поверке) |
1 |
1 |
1 |
|
6256.04.01.006 |
Чехол (для документации) |
1 |
1 |
1 |
|
* - Конфигурация уточняется при заказе. * * - Допускается комплектовать с РЭ. | ||||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 8.195 - 89 ГСП «Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн 0,25-25,00 мкм; силы излучения и энергетической освещенности в диапазоне длин волн 0,2-25,0 мкм»;
ТУ BY 100230519.179-2008 Балансомер ПЕЛЕНГ СФ-08;
МРБ МП.1785-2008 «Балансомер ПЕЛЕНГ СФ-08. Методика поверки».
Для документов,
Государственный реес’р средств измерений Республики Беларусь
Заключение
Балансомеры ПЕЛЕНГ СФ-08 соответствуют требованиям технических условий ТУ BY 10023519.179-2008, требованиям ТР ТС 020/2011 (Регистрационный номер декларации соответствия: №ТС BY/112 11.01. ТР020 003 19754, декларация действительна по 21.11.2021).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
