Балансомеры ПЕЛЕНГ СФ-08-21
| Номер в ГРСИ РФ: | РБ 03 11 8931 22 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Балансомеры |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
|
Описание типа РБ 03 11 8931 22 [2022-06-16]
rb-03-11-8931-22_2022-06-16.pdf
|
Скачать |
Балансомеры ПЕЛЕНГ СФ-08-21 (далее - балансомеры) предназначены для измерения радиационного баланса исследуемой поверхности в естественных условиях - разности значений энергетической освещенности (радиации), создаваемой потоками солнечного и теплового излучений, поступающими на его приемные поверхности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 8931 22 |
| Наименование | Балансомеры ПЕЛЕНГ СФ-08-21 |
| Год регистрации | 2022 |
| Номер сертификата | 15284 |
| Дата регистрации | 2022-06-16 |
| Срок действия | 2027-06-16 |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 25, 220114, г. Минск,
Контакты: (017) 389-11-00 / (017) 389-11-24 / E-mail: info@peleng.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3313-2022 «СОЕИ РБ. Балансомеры ПЕЛЕНГ СФ-08-21. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 11 8931 22 [2022-06-16]
rb-03-11-8931-22_2022-06-16.pdf
|
Скачать |
Описание типа
Назначение
Балансомеры ПЕЛЕНГ СФ-08-21 (далее - балансомеры) предназначены для измерения радиационного баланса исследуемой поверхности в естественных условиях - разности значений энергетической освещенности (радиации), создаваемой потоками солнечного и теплового излучений, поступающими на его приемные поверхности.
Область применения: метеорология.
Описание
В состав балансомера входят преобразователь радиационного баланса (далее - преобразователь) или преобразователь радиационного баланса электронный (далее - преобразователь электронный), блок электронный, программное обеспечение «ActinometryService», «Pcleng Mcteo Actinometry» и преобразователь интерфейсов. Принцип действия балансомеров - термоэлектрический. Под воздействием солнечного и теплового излучений, поступающих на зачерненные приемные поверхности, в термобатарее вырабатывается электродвижущая сила постоянного тока, пропорциональная разности значений энергетической освещенности приемных поверхностей (т.е. радиационному балансу).
Аналоговый сигнал с преобразователя или преобразователя электронного, с подключенным кабелем аналоговых цепей, поступает на вход аналого-цифрового преобразователя блока электронного, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор блока электронного в виде мгновенного значения измеряемой величины напряжения. Напряжение пересчитывается в значение радиационного баланса посредством использования коэффициента преобразования. При подключении блока электронного к персональному компьютеру (далее - ПК) по интерфейсу RS-485 через преобразователь интерфейсов с помощью ПО результаты измерений радиационного баланса отображаются на экране монитора ПК, сохраняются в архивы и выводятся на печать. В преобразователе электронном аналоговый сигнал с чувствительного элемента поступает во внутренний аналого-цифровой преобразователь, после чего уже цифровой сигнал поступает на встроенный микроконтроллер и пересчитывается в значение радиационного баланса посредством использования коэффициента преобразования, внесенного во внутреннюю память микроконтроллера. Цифровой сигнал с преобразователя электронного, с подключенным кабелем цифровых цепей, поступает по интерфейсу R.S-485 через преобразователь интерфейсов на ПК, где, с помощью ПО, результаты измерений радиационного баланса отображаются на экране монитора ПК, сохраняются в архивы, а также выводятся на печать.

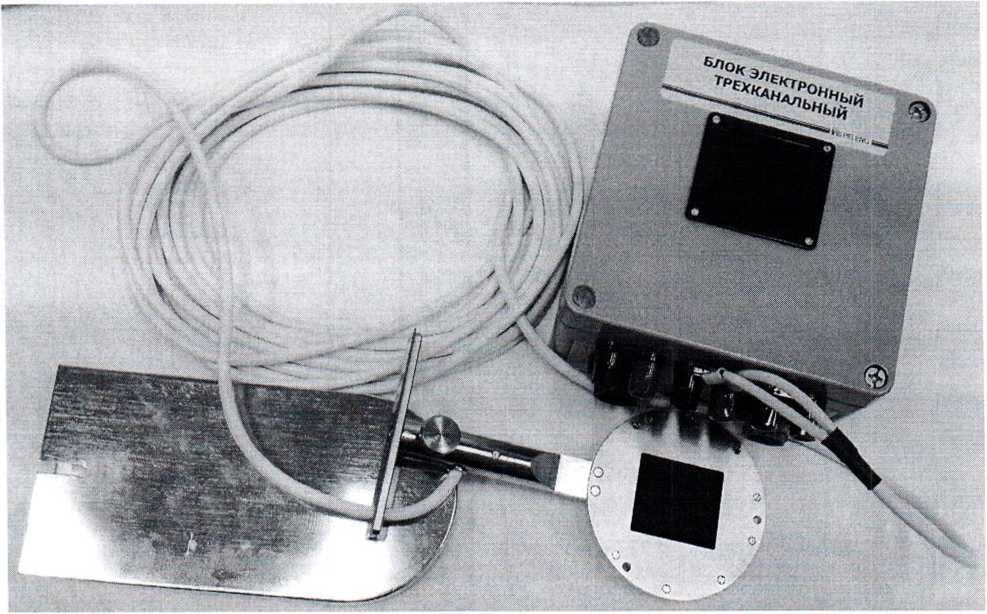

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений радиационного баланса, кВт/м2 |
от 0.01 до 2,00 |
|
Пределы допускаемой относительной погрешности при измерении радиационного баланса, % |
±10,0 |
|
Коэффициент преобразования, мВм2/кВт, не менее |
8 |
|
Предел относительного среднего квадратического отклонения результата измерения коэффициента преобразования,% |
0,5 |
|
Диапазон измерений напряжения постоянного тока блоком электронным на выходе преобразователя, преобразователя электронного, мВ |
от минус 50,00 до плюс 50,00 |
|
Пределы допускаемой абсолютной погрешности блока электронного при измерении напряжения постоянного тока, мВ |
±(0,001U„3M+0,01), где иизм - значение напряжения на выходе преобразователя, преобразователя электронного, мВ |
|
Разность коэффициентов преобразования сторон (асимметрия преобразователя, преобразователя электронного). %, нс более |
±5,0 |
|
Пределы допускаемой относительной погрешности аналого-цифрового преобразования при передаче информации по цифровому каналу преобразователя электронного с подключенным кабелем цифровых цепей,% |
±0,3 |
|
Диапазон сопротивления термобатареи, Ом |
от 50 до 150 |
|
Время установления выходного сигнала, с, не более |
20 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2 _____________________
|
Наименование |
Значение |
|
1 |
2 |
|
Спектральный диапазон, мкм |
от 0,28 до 40,0 |
|
Диапазон напряжения питания блока электронного от источника постоянного тока, В |
от 21,6 до 26,4 |
|
Поправочный множитель к показаниям преобразователя, преобразователя электронного при изменении скорости ветра на 1 м/с в диапазоне значений скорости ветра от 0 до 15 м/с, не более: |
0,04 |
|
Габаритные размеры, мм, не более: преобразователь преобразователь электронный блок электронный |
210x110x40 210x115x25 200x200x120 |
|
Масса, кг, не более: преобразователь преобразователь электронный блок электронный |
1,05 1,20 3,00 |
Продолжение таблицы 2
|
2 | |
|
Степень защиты, обеспечиваемая оболочкой преобразователя, преобразователя электронного, поГОСТ 14254-2015 |
IP65 |
|
Условия эксплуатации: диапазон температуры окружающей среды, °C верхнее значение относительной влажности окружающего воздуха при температуре 25 °C, % диапазон атмосферного давления, кПа |
от минус 60 до плюс 80 98 от 60 до 110 |
Комплектность
|
Наименование |
Количество |
|
Преобразователь радиационного баланса1’ |
1 |
|
Преобразователь радиационного баланса электронный1’ |
1 |
|
Блок электронный” |
1 |
|
Преобразователь интерфейсов” |
1 |
|
Программное обеспечение 1530.100230519.6284-022’ |
1 |
|
Руководство по эксплуатации 6256.00.00.000 РЭ |
1 |
|
Паспорт 6256.00.00.000 ПС |
1 |
|
Методика поверки МРБ МП.3313-2022"’’ |
1 |
|
” Комплект поставки и количество в зависимости от заказа. 2) Предоставляется посредством сети интернет с помощью ссылки на скачивание или доступно к загрузке на сайте ОАО «Пеленг». ’Допускается комплектовать с РЭ. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист паспорта 6256.00.00.000 ПС и руководства по эксплуатации 6256.00.00.000 РЭ.
Поверка осуществляется по МРБ МП.3313-2022 «Система обеспечения единства измерений Республики Беларусь. Балансомеры ПЕЛЕНГ СФ-08-21. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 100230519.179-2021 «Балансомеры ПЕЛЕНГ СФ-08-21. Технические условия»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методика поверки:
МРБ МП.3313-2022 «Система обеспечения единства измерений Республики Беларусь. Балансомеры ПЕЛЕНГ СФ-08-21. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4____________________________________
Наименование, тип средств поверки____________________
Вольтметр универсальный В7-65__
Установка актинометрическая ПО-4__
Эталонный актинометр 1 -го или 2-го разряда___________________________________
Секундомер электронный «Интеграл С-01»__________________________________
Термогигрометр UNITESS ТНВ1________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик балансомера с требуемой точностью
Идентификация программного обеспечения: приведена в таблице 5. Таблица 5
|
Наименование ПО |
Номер версии ПО (идентификационный номер) |
Контрольная сумма |
|
«ActinometryService» |
V.1.0.0.0 |
7b338eff9a801899426ecad8f68915cd |
|
«Peleng Meteo Actinometry» |
V.I.0.0.2 |
b25688c808c9d31al63924963e47e882 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: балансомеры ПЕЛЕНГ СФ-08-21 соответствуют
требованиям ТУ BY 100230519.179-2021, требованиям ТР ТС 020/2011.
