Преобразователи термоэлектрические платинородий-платиновые эталонные ППО

Назначение

Преобразователи термоэлектрические платинородий-платиновые эталонные ППО (далее- термопреобразователи) предназначены для проведения поверки и калибровки средств измерений температуры в соответствии с ГОСТ 8.558-2009 в диапазоне от 300 до 1200 °C в воздушной или нейтральных средах в лабораторных условиях.

Описание

Принцип действия термопреобразователей основан на преобразовании тепловой энергии в термоэлектродвижущую силу (далее - ТЭДС) элемента при наличии разности температур между его свободными концами и рабочим спаем.

Термопреобразователи представляют собой термопары, положительный электрод которых изготовлен из сплава: 90 % платины и 10 % родия; отрицательный электрод: из чистой платины.

Рабочая часть термопар армирована муллитокремнеземной двухканальной трубкой длинной 500 мм, наружным диаметром 4,6 мм Диаметр каналов трубки 0,9 мм. Рабочий спай термопар оголен.

Свободные концы термоэлектродов помещены в гибкие электроизоляционные трубки из фторопласта длиной 350 мм, диаметром от 2 до 2,5 мм. Муллитокремнеземные трубки имеют соединение с гибкими электроизоляционными трубками при помощи металлических муфт, на которые нанесены номера термопреобразователей.

Термопреобразователи вместе с запасными трубками и стеклянными пробирками для термостатирования свободных концов при 0 °C хранятся в специальных футлярах.

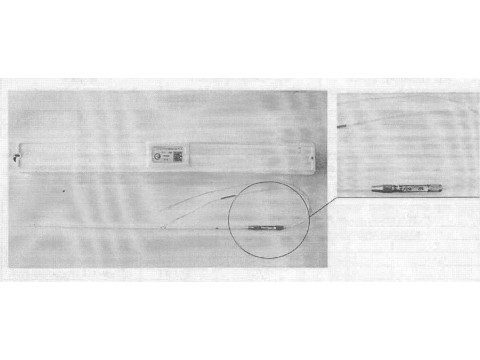

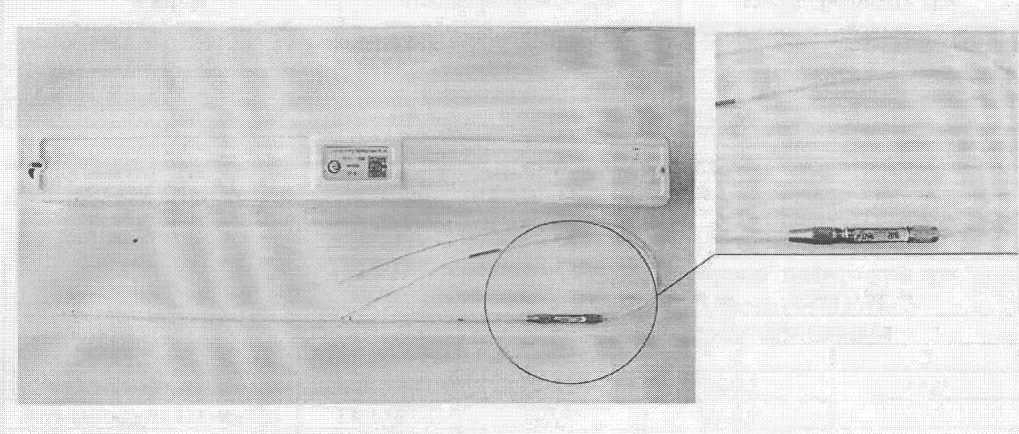

Внешний вид термопреобразователей приведен на рисунке 1.

РисунокТ - Внешний вид термопреобразователей

Технические характеристики

1 Значение ТЭДС в реперных точках не превышает значений, приведенных в таблице 1.

Таблица 1

2 Изменение ТЭДС после отжига в течение 3 ч при температуре (1 100120) °C (нестабильность) в реперной точке затвердевания меди (1 084,62 °C) при первичной поверке и изменение ТЭДС в течение интервала между поверками (нестабильность в эксплуатации) не превышают значений, приведенных в таблице 2.

Таблица 2

3 Расхождение значение ТЭДС (неоднородность) на глубинах погружения в градуировочную печь от 250 до 300 мм при температуре рабочего конца (1100±10) °C при первичной и периодической поверках не превышает значений, приведенных в таблице 3.

Таблица 3

4 . Значение погрешности измерения температуры при доверительной вероятности 0,95 в реперных точках не превышает значений, приведенных в таблице 4.

Таблица 4 '

5 Отношение Wioo (сопротивления при 100 °C к сопротивлению при 0 °C) платинового термоэлектрода, не менее                                                1,3920

6 Длина термоэлектродов, мм, в зависимости конструктивного исполнения   1000,1250,1600

7 Масса в футляре, кг, не более                                                        0,35

8 Вероятность безотказной работы за время пребывания в печи в течение

500 ч при температуре 1 100 °C, не менее                                                 0,9

Знак утверждения типа

наносится на и титульный лист паспорта типографским способом.

Комплектность

‘ Комплектность термопреобразователей приведена в таблице 5.

Таблица 5

Поверка

осуществляется по документу ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1,2 и 3-го разрядов. Методика поверки».

Перечень эталонов, применяемых при поверке:

- ампулы реперных точек затвердевания цинка (419,527 °C; перепад по длине ампулы 0,2 °C; СКО результата воспроизведения температуры не более 0,002 °C), алюминия (660,323 °C; перепад по длине ампулы 0,5 °C; СКО результата воспроизведения температуры не более 0,005 °C), меди (1 084,62 °C; перепад по длине ампулы 1,0 °C; СКО результата воспроизведения температуры не более 0,03 °C);

- рабочие эталоны 0-го, 1-го, 2-го разрядов (эталонные платинородий-платиновые термоэлектрические термометры) для определения неоднородности термопреобразователей и для измерений температуры плавления реперных точек металлов;

- образец термоэлектродной платины марки ПлО или Пл1 по ГОСТ 21007: показатель чистоты W не менее 1,3920;

- электроизмерительный прибор, обеспечивающий измерение напряжения в диапазоне от 0 до 100 мВ с пределом допускаемой основной погрешности не более ±510'7 В и разрешающей способностью не менее Г10'7 В;

- две малоинерционные трубчатые печи МТП-2М: рабочий диапазон температур от 100 до 1 200 °C; градиент температуры в средней части печи при температуре (1200±20) °C не более 0,8 °С/см.

Знак поверки, выполненный в виде оттиска поверительного клейма, наносится в паспорт ДЩП 2.821.001 ПС.

Сведения о методах измерений

приведены в соответствующем разделе паспорта ДДШ 2.821.001 ПС.

Нормативные документы

1. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

2. ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1,2 и 3-го разрядов. Методика поверки»

3. ГОСТ Р 52314-2005«Преобразователи термоэлектрические платинородий-платиновые и нлатинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования»

4. ТУ50-104-2000 «Преобразователи термоэлектрические платинородий-платиновые эталонные ППО. Технические условия».
