Комплексы программно-аппаратные IQMA
| Номер в ГРСИ РФ: | РБ 03 99 6180 16 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Производитель / заявитель: | ООО "НетПроб", г. Москва |
|
Описание типа РБ 03 99 6180 16 [2017-02-22]
rb-03-99-6180-16_2017-02-22.pdf
|
Скачать |
Комплексы программно-аппаратные IQMA (далее - комплексы) предназначены для измерения количества принятой и переданной информации на интерфейсах Ethernet при тестировании сетей передачи данных.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 6180 16 |
| Наименование | Комплексы программно-аппаратные IQMA |
| Год регистрации | 2016 |
| Номер сертификата | 10806 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-07-11 |
| Получатель сертификата | ООО "НетПроб", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "НетПроб"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП 425760-002-87579980-16. |
Поверители
Скачать
|
Описание типа РБ 03 99 6180 16 [2017-02-22]
rb-03-99-6180-16_2017-02-22.pdf
|
Скачать |
Описание типа
Назначение
Комплексы программно-аппаратные IQMA (далее - комплексы) предназначены для измерения количества принятой и переданной информации на интерфейсах Ethernet при тестировании сетей передачи данных.
Описание
Комплексы состоит из тестеров-анализаторов - аппаратной части комплекса (далее -анализаторов) на базе устройства межсистемной связи вычислительных комплексов и машин (платформ) IQMA со специальным программным обеспечением (ПО) IQMAgent (IQMA), реализующего функции тестирования, и ПО системы управления IQMManager (IQMM), устанавливаемого на универсальном внешнем персональном компьютере (ПК), осуществляющем управление конфигурацией комплекса, обработку и хранение полученных данных в результате проведенного тестирования.
Принцип действия комплекса основан на формировании на выходе анализаторов импульсного сигнала, соответствующего трафику передачи данных (потоку пакетов цифровой информации) на разных уровнях сети. Комплекс обеспечивает измерение количества принятой и переданной информации, логический анализ структуры импульсного сигнала (трафика), поступающего на вход комплекса; и создание статистики сети (определение пропускной способности, задержки распространения пакетов, зависимости уровня потерь пакетов от загрузки канала, максимальной пропускной способности канала).
Комплекс обеспечивает проведение тестирования на сетях передачи данных со скоростями передачи до 10000 Мбит/с в зависимости от используемой модификации анализаторов IQMA:
- настольное исполнение IQMA-P100, Р1000
- для установки в телекоммуникационную стойку: IQMA-R100/IQMA-R1000/
IQMA-R10G
Функционирование комплекса обеспечивается аппаратными и программными средствами комплекса и внешним ПК со следующими параметрами:
• операционная система Linux или FreeBSD;
• свободный объем жесткого диска 200 Гбайт;
• порт 10/100/1000 BASE-T.
Общий вид двух модификаций аппаратной части комплекса и схема защиты от несанкционированного доступа с помощью пломбы в виде однократно используемой этикетки с предупреждающей надписью показаны на рисунках 1 и 2.

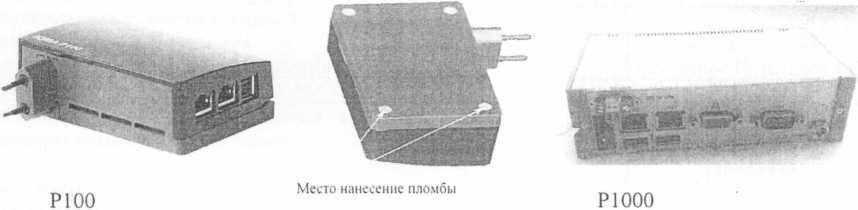

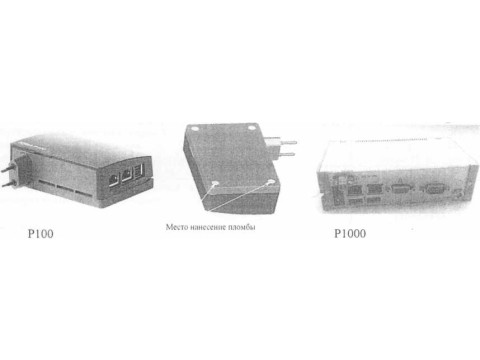

Рисунок 1 - Вид аппаратной части комплекса моделей Р100 и Р1000
R10G
Общий вид
Место нанесения пломбы
Вид снизу
Рисунок 2 - Вид аппаратной части комплекса в стоечном исполнении
Программное обеспечение
Программное обеспечение (ПО) встроенное, с управляющими функциями.
Идентификационные данные программного обеспечения (ПО) комплексов приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное найме-нование ПО |
IQMA |
IQMM |
|
iqma 3-release platform.pkg-type |
iqmm-3-release platform.pkg-type | |
|
Номер версии (идентификационный номер) ПО |
3 |
3 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Технические характеристики
Таблица 2
|
Характеристика |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений количества информации в диапазоне от 0 до 100 Мбайт, байт |
±1 |
|
Общие характеристики | |
|
Температура окружающей среды, °C - рабочие условия применения - условия транспортирования и хранения |
от 0 до плюс 55 от минус 10 до плюс 70 |
|
Относительная влажность воздуха, % |
10-80 |
|
Габариты аппаратной части комплекса - анализаторов 1QMA (дли-нахширинахвысота), мм, не более: -IQMA-P100 -IQMA-P1000 -IQMAR100 - IQMA R1000 -IQMAR10G |
118x73x46 150x81x41 431x203x43 430x250x45 430x320x45 |
|
Характеристика |
Значение |
|
Масса аппаратной части комплекса - тестеров 1QMA, кг, не более: | |
|
-1QMA-P100 |
0,25 |
|
-1QMA-P1000 |
0,7 |
|
-IQMA R100 |
0,6 |
|
- IQMA RI000 |
3,7 |
|
-IQMA R10G |
6,1 |
Питание аппаратной части комплекса осуществляется от сети переменного тока частотой (50±2,5) Гц и напряжением 220 В ±10 % через сетевой адаптер.
Знак утверждения типа
наносится на эксплуатационную документацию аппаратной части комплекса типографским способом.
Комплектность
Комплектность комплекса приведена в таблице 2.
Таблица 2 - Комплект поставки комплекса
|
Наименование |
Количество |
|
Комплекс программно-аппаратный IQMA, включая анализатор IQMA выбранной модификации Р100/Р1000/R100/R1000/R10G по ТУ 4257-002-35223096-2016 |
В соответствии с заказом |
|
Кабель Ethernet |
2 на анализатор |
|
CD-диск с ПО: IQMA и IQMM |
1 |
|
Руководство по эксплуатации РЭ 425760-002-87579980-16 |
1 |
|
Методика поверки МП 425760-002-87579980-16 |
1 |
Поверка
осуществляется в соответствии с документом МП 425760-002-87579980-16 "Комплексы программно-аппаратные IQMA. Методика поверки", утвержденным ФГУП ЦНИИС 25 мая 2016 г.
Основное средство поверки: формирователь IP-соединений Амулет-М: (регистрационный № 36174-07).
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
Сведения о методах измерений
Комплексы программно-аппаратные IQMA. Руководство по эксплуатации.
РЭ 425760-002-87579980-16.
Нормативные документы
Техническая и эксплуатационная документация ООО "НетПроб".
