Анализаторы жидкости Star
| Номер в ГРСИ РФ: | РБ 03 09 6125 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «Thermo Fisher Scientific», США |
Анализаторы жидкости Star (далее анализаторы) предназначены для измерения активности ионов водорода (pH), удельной электрической проводимости (УЭП), концентрации растворенного кислорода и концентрации ионов в водных растворах с одновременным измерением температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6125 16 |
| Наименование | Анализаторы жидкости Star |
| Год регистрации | 2016 |
| Номер сертификата | 10694 |
| Дата регистрации | 2016-10-27 |
| Срок действия | 2021-10-27 |
| Получатель сертификата | фирма "Thermo Fisher Scientific Ltd", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Thermo Fisher Scientific Ltd"
Адрес: 401 Millcreek Road, Marietta, Ohio 45750-4304
Контакты: (740)374-1849, www.thermofisher.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Государственный реестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП.2640-2016 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 6125 16 [2017-02-27]
rb-03-09-6125-16_2017-02-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 6125 16 [2017-11-21]
rb-03-09-6125-16_2017-11-21.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы жидкости Star (далее анализаторы) предназначены для измерения активности ионов водорода (pH), удельной электрической проводимости (УЭП), концентрации растворенного кислорода и концентрации ионов в водных растворах с одновременным измерением температуры.
Область применения - в лабораториях фармацевтической, пищевой, химической, металлургической промышленности ,и других областях хозяйственной деятельности. ।
Описание
Принцип действия анализаторов основан:
- при измерении pH и концентрации ионов, на измерении разности потенциалов, поступающей от первичных преобразователей (электродов);
- при измерении удельной электрической проводимости (далее - УЭП), на преобразовании тока, протекающего между электродами в ячейке первичного преобразователя УЭП под воздействием приложенного переменного напряжения;
- Цри измерении концентрации растворенного кислорода, на измерении силы тока, протекающего в электрохимической ячейке первичного преобразователя с последующим преобразованием вторичным преобразователем и отображением измеренной величины на жидкокристаллическом дисплее (ЖК-дисплее) либо передаче йо одному из каналов (интерфейсов) передачи данных, при их наличии в
>нстру(сции вторичного преобразователя.
АцалиЬаторы состоят из первичного и вторичного преобразовав) Первичные преобразователи выпускают следующих модификаи
Йдаосгвеиный рееетр] измерении I о^гт™блики Беларусь /
- для! измерения pH: 8102BN, 8102BNUWP, 8103jBNUWP, 8104BNUWP, 8103BN, 8104BN, 8107BNUMD, 8107UWMMD, 8157BNUMD, 8157UWMMD, 8163BNWP, 8165BNWP, 8172BNWP, 8202BN, 8203BN, 8220BNWP, 8302BNUMD, 9107ВЩМЦ 9107WMMD, 9107WLMD, 9121APWP, 9135APWP, 9157BNMD, 9206BN, 9207BN, 9106BNWP / 910500, 911600, 912600, 913600. Первичные преобразователи 8107BNUMD, 8107UWMMD, 8157BNUMD, 8157UWMMD, 8203BN, 8220BNWP, 8302BNUMD, 9107BNMD, 9157BNMD оснащены встроенными преобразователями температуры (термопреобразователями);
- для измерения концентрации ионов: 9609BNWP (ионы F‘), 9617BNWP (ионы СГ), 9707BNWP (ионы NO3’), 8611BNWP (ионы Na+);
- для! измерения УЭП: O13OO5MD, 013010MD, 013020MD, 013025MD, 013016MD, 018020MD. Первичные преобразователи (ДЗООбМЦ), 013010MD, 013020МЕ1, 013025MD, 013016MD оснапфны встроенными
термопреобразователями;
- для измерения концентрации растворенного кислорода: 083005MD, 083010MD, 083025MD, 083060MD, 087010MD, 086030MD. Первичные
преобразователи оснащены встроенными термопреобразоцателями.
Различие первичных преобразователей друг от друга состоит в типе корпусного исполнения (материал, габаритные размеры), электролитического ключа (для первичных преобразователей pH), соединительного разъема, длине соединительного кабеля, заполнении электрода сравнения (для первичных преобразователей pH), растворах заполнения первичных преобразователей (для концентрации ионов), диапазонах измерений, рабочих диапазонах температур окружающей среды.
При отсутствии термопреобразователей, в составе; первичного преобразователя, для температурной компенсации анализируемой среды могут использоваться внешние первичные термопреобразователи следующих модификаций: 927006MD, 928007MD, 927005MD, 927007MD.
Вторичные преобразователи выполнены в виде микропроцессорного блока с ЖК-дисплеем и клавиатурой управления. Электропитание вторичных преобразователей осуществляется от четырех элементов питания типа АА, либо от сетевых адаптеров, в зависимости от модификации.
На ЖК-дисплее вторичных преобразователей отображаются параметры характерные для конкретного вида измерений.
Вторичные преобразователи анализаторов выпускают следующих модификаций: Star Аххх, VERSA Star.
Для Star Аххх:
xl - номер серии от 1 до 3;
х2 - вариант исполнения корпуса: 1 - стационарный, 2 - портативный; хЗ - вариант исполнения по видам измерений:
1 - измерительный канал pH и температуры;
2 - измерительный канал УЭП и температуры;
3 - измерительный канал концентрации растворенного кислорода и температуры;
4 - измерительный канал pH, концентрации иоДов и температуры;
5 - измерительный канал pH, УЭП и температуры;
6 - измерительный канал pH, концентрации растворенного кислорода и температуры;
j 9 - измерительный канал pH, концентрации ионов, концентрации растворенного кислорода, УЭП и температуры.
Вторичный преобразователь VERSA Star имеет возможность подключения от одного до четырех первичных преобразователей pH, концентрации ионов, концентрации растворенного кислорода, УЭП, но не более четырех одновременно. Количество подключаемых первичных преобразователей обеспечивается дополнительными модулями, устанавливаемыми в корпус вторичного преоб эазова теля. !
Идентификационные данные программного обеспечения (ПЬ) вторичных преобразователей приведены в таблице 1.
Таблица 1
|
Модификация анализатора |
Номер версии программного обеспечения |
Идентификационные данные ПО |
|
Star Alхх |
г 1.02 |
STAR А1 хх |
|
Star А2хх |
3.04 |
ORION STAR А2хх |
|
Star АЗ хх |
ORION STARA3xx | |
|
VERSA Star |
г 4.06 |
Thermo Scientific |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.
Внешний вид вторичных преобразователей анализаторов жидкости Star приведен на рисунке 1, первичных преобразователей приведен на рисунке 2, внешнего термопреобразователя приведен на рисунке 3.
станка
>™лвенный реестр ,, агтв измерений облики 6еГ~~
Описание типа средства измерений
Star A12x
Star A21x
Star A3 29
Star Alix
VERSA Star

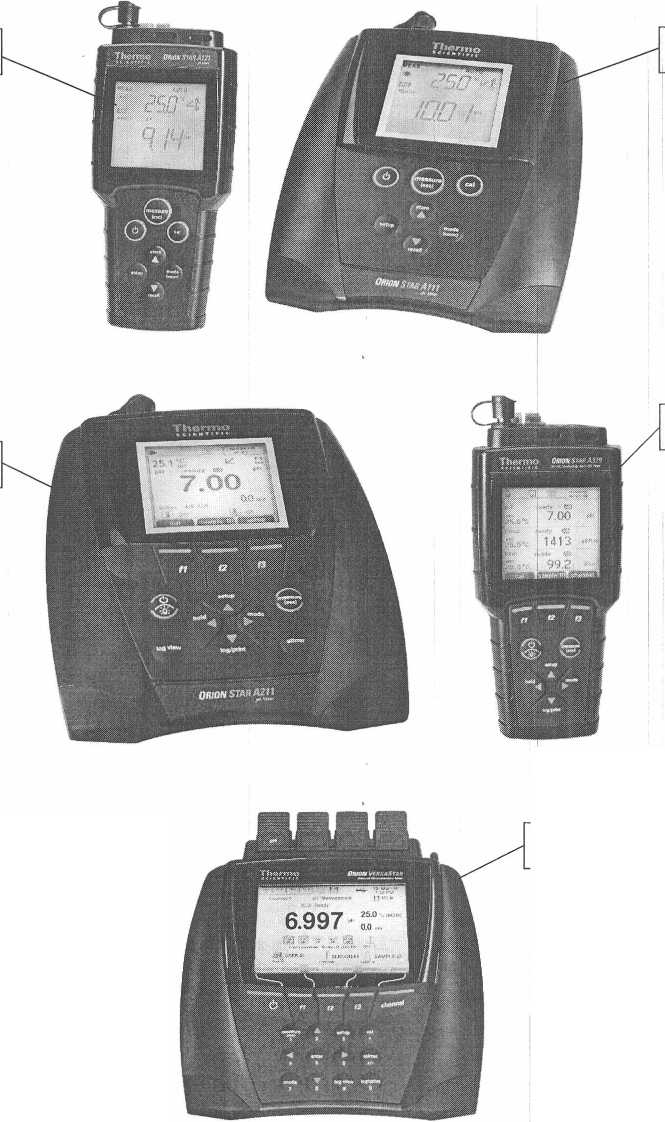

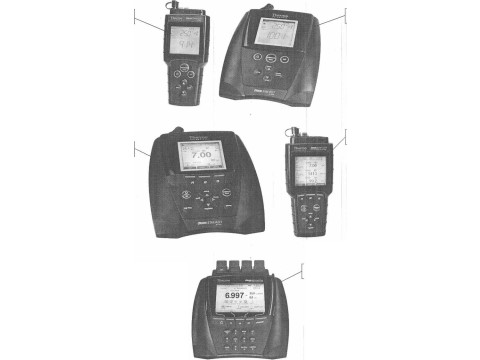

Рисунок
1 - Внешний вид вторичных преобразователей анализаторов жидкости Star
Описание типа средства измерений

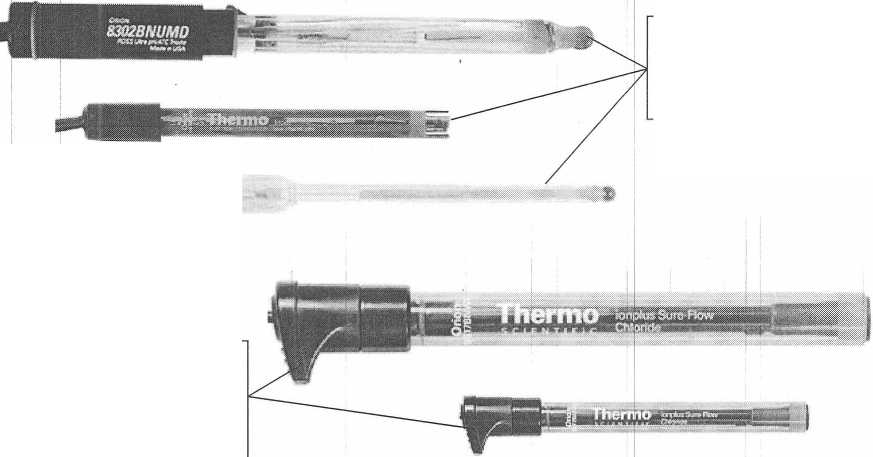

Первичные преобразователи для измерения pH
Первичные преобразователи для измерения концентрации ионов
ТЬелдао
Первичный преобразователь для измерения УЭП

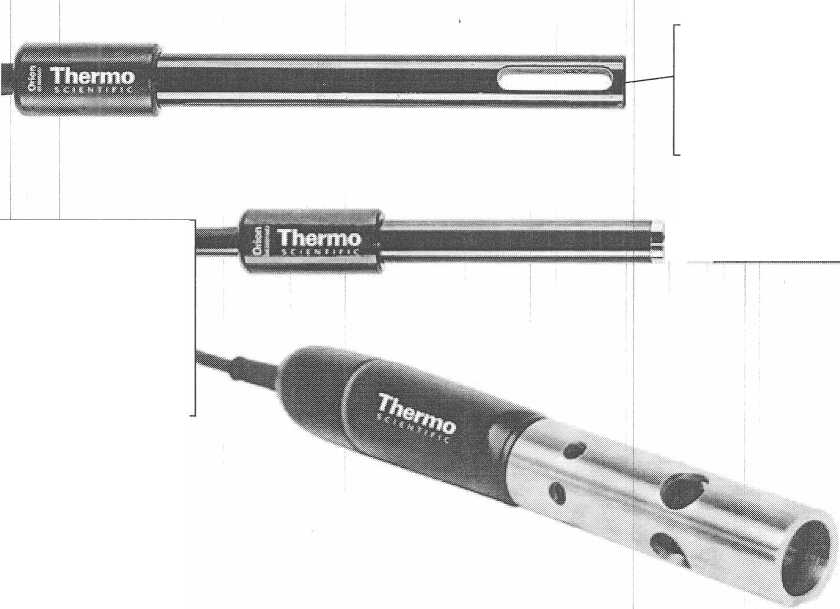

Рисунок 2 - Внешний вид первичных преобразователей анализаторов жидкости Star
—
Первичные преобразователи для измерения концентрации растворенного кислорода
I I
I ' 1
Рисунок 3 - Внешний вид внешнего первичного термопреобразователя анализаторов жидкости Star
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Описание типа средства измерений | |||||
|
Основные технические и метрологические характеристики анализаторов жидкости Star приведены в таблице 2 Таблица 2 | ||||||
|
Наименование характеристики |
Обозначение модификации вторичного преобразователя | |||||
|
Star Alхх |
Star А2хх |
Star АЗ хх |
VERSA Star | |||
|
1 |
2 |
3 |
4 |
5 | ||
|
1 Диапазон измерений электродвижущей силы (ЭДС), мВ |
от минус 1999,9 до плюс 1999,9 |
от минус 2000,0 до плюс 2000,0 | ||||
|
2 Диапазон измерений pH, ед. pH |
от 0,00 до 14,00 | |||||
|
3 Диапазон измерений концентрации ионов: | ||||||
|
- ионов фтора (F‘) | ||||||
|
моль/л |
от 0,01 до 0,1 | |||||
|
мг/л |
от 0,1 до 1000 | |||||
|
- ионов натрия (Ъ1аД | ||||||
|
моль/л |
от 0,01 до |
1 | ||||
|
мг/л |
от 0,5 до 1000 | |||||
|
- ионов хлора (СГ) | ||||||
|
моль/л |
от 0,01 до 1 | |||||
|
мг/л |
от 2,5 до 1000 | |||||
|
- ионов нитратов (Т\тОз‘) |
- | |||||
|
моль/л |
от 0,01 до |
1 | ||||
|
мг/л |
от 1 до 1000 | |||||
|
4 Диапазоны показаний удельной электрической проводимости (УЭП) | ||||||
|
- с первичным преобразователем 013016MD |
от 0,01 до 300 мкСм/см | |||||
|
- _с.дгервичным преобразователем 018020MD |
..._____________ ... . .. __________ |
от 0.01 до 2000 мСм см________ | ||||
|
- с первичными преобразователями O13OO5MD, 013010MD, 013020MD, 013025MD |
от 1 мкСм/см до 200 мСм/см | |||||
|
^5 Диапазоны измерений удельной | ||||||
|
\ "Э со 05 \ Д'» ^4® |
Д^ктрической проводимости (УЭП) | |||||
|
^фдервичным преобразователем 013016MD |
от 1 до 300 мкСм/см | |||||
|
(З^ш&рвичными преобразователями OMD, 013005MD, 013010MD, ОДЖОМО, 013025MD |
от 1 мкСм/см до 200 мСм/см Лист 6 из 12 | |||||
|
Продолжение таблицы 2 |
Описание типа средства измерений | |||||||
|
1 |
2 |
3 |
4 |
5 | ||||
|
6 Диапазон измерений концентрации растворенного кислорода, мг/л |
от 0,10 до 20,00 | |||||||
|
7 Диапазон измерений температуры, °C | ||||||||
|
- с первичными преобразователями для измерения pH со встроенными термопреобразователями | ||||||||
|
от 0,0 до 100,0 | ||||||||
|
- с первичными преобразователями для измерения УЭП и концентрации растворенного кислорода со встроенными термопреобразователями |
от 0,0 до 50,0 | |||||||
|
8 Дискретность показаний, при измерении: | ||||||||
|
- ЭДС, мВ |
0,1 | |||||||
|
- pH, ед. pH |
0,01; 0,1 |
0,001; 0,01; 0,1 | ||||||
|
- УЭП, мкСм/см |
0,1; 0,01 |
0,001; 0,01; 0,1 | ||||||
|
- концентрации растворенного кислорода, мг/л |
0,01; 0,1 | |||||||
|
- концентрации ионов: | ||||||||
|
моль/л |
0,01; 0,1 |
0,0001; 0,001; | ||||||
|
мг/л |
0,01; 0,1 | |||||||
|
- температуры, °C |
0,1 | |||||||
|
9 Пределы допускаемых значений абсолютной погрешности вторичного преобразователя при измерении ЭДС: | ||||||||
|
- при отображении результатов измерений, мВ |
. ±1,00_____________ | |||||||
|
- при отображении результатов измерений, ед. pH |
±0,02 |
±0,01 | ||||||
|
10 Пределы допускаемых значений .абсолютной погрешности анализаторов, при 'цзЦерении pH, в диапазоне температур ржтих условий применения, ед. pH |
— |
— |
— | |||||
|
7 tW Л |
(^ШЬвичными преобразователями L91>AP WP, 815 7BNUMD, 815 7UWMMD, i^mBNWP, 8107BNUMD, 8107UWMMD, .^SBNWP. 8165BNWP |
±0,05 |
±0,03 | |||||
|
лист 7 из 12 | ||||||||
|
Продолжение таблицы 2 | |
|
1 | |
|
- с первичными преобразователями 8102BN, 8102BNUWP, 8103BNUWP, 8104BNUWP, | |
|
8103BN, 8104BN, 8202BN, 8220BNWP, 8302BNI Ml). 8203BN, 9107BNMD, 9107WMMD, | |
|
9107WLMD, 9206BN, 9207BN, 9135APWP, 9157BNMD | |
|
- с первичными преобразователями 911600, 912600, 913600, 9106BNWP / 910500 | |
|
11 Предел допускаемых значений относительной погрешности анализаторов, при измерении концентраций ионов, в диапазоне температур рабочих условий применения, % | |
|
12 Предел допускаемых значений относительной погрешности анализаторов, при измерении УЭП, в диапазоне температур рабочих условий применения, % | |
|
13 Пределы допускаемых значений приведенной* погрешности анализаторов, при измерении концентрации растворенного кислорода, в диапазоне температур рабочих условий применения, % | |
|
— |
- с первичными преобразователями 083005MD, 083010MD, 083025MD, O83O6OMBrO8603OMD |
|
- с первичным преобразователем 087010MD | |
|
14 Пределы допускаемых значений абсолютной погрешности анализаторов, при ^Г^ерениитемпературь!. °C | |
|
(S |
-роговичными преобразователями ^QIBNUMD, 8107UWMMD, 8157BNUMD, 'stWWMMD, 8203BN, 8220BN WP, 18X®ENUMD, 9107BNMD, 915 7BNMD |
|
Продолжение таблицы 2 |
Описание типа средства измерений | |||||
|
1 |
2 |
3 |
4 |
5 | ||
|
- с внешними первичными термопреобразователями 927006MD, 07ЙПЛ7КЛГЛ 0?7СЮ5МП 077ЛП7КЛХХ |
±0,5 | |||||
|
yZoUU/lvlU9 VZ/UV31V1L7? VZ/UU/lvlU | ||||||
|
- с первичными преобразователями | ||||||
|
013005MD, 013010MD, 013020MD, 013025MD, 013016MD |
±0,3 | |||||
|
- с первичными преобразователями 083005MD, 087010MD, 086030MD | ||||||
|
15 Рабочие условия применения: | ||||||
|
диапазон температур окружающего воздуха, °C |
от 15 до 35 | |||||
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 (без конденсации) | |||||
|
16 Интерфейсы передачи данных |
- |
USB-порт, RS-232 |
MICRO АВ USB, MINI В USB, RS-232 | |||
|
17 Масса (без учета элементов питания и аксессуаров), кг, не более | ||||||
|
- |
- стационарный |
0,85 |
- |
1,15-преобр. 0,15-модуль | ||
|
- портативный |
0,45 |
- | ||||
|
18 Габаритные размеры, мм, не более | ||||||
|
- стационарный |
93x 180x236 |
- |
95x240x282 | |||
|
- портативный |
59x105 x 231 |
60x105x240 |
- | |||
|
19 Степень зашиты оболочки по |
_______ |
— | ||||
|
ГОСТ 14254-96 |
1ГЭ4 (стационарный), то/ (портативный; | |||||
|
20 Параметры питания | ||||||
|
„^стационарный |
(220±22) В, 50 Гц напряжения переменного тока (при питании от сетевого адаптера); (6.0±0,6) В напряжения постоянного тока (при питании от элементов питания типа ДА - 4 шт). | |||||
|
7 / Vt?^- |
- п&^ативный |
(6,0±0,6) В напряжения постоянного тока (при питании от элементов питания типа АА - 4 шт). |
- | |||
|
/ |
^Йри^йчания: %<^аЬ/минус «-» указывает на отсутствие параметра/функции в составе вторичного преобразователя; „^нормирующее значение при определении основной приведенной погрешности, мг/л: 20. | |||||
|
лист 9 из 12 | ||||||
Описание типа средства измерений
Знак утверждения типа
Знак утверждения типа наносится типографским способом лист эксплуатационной документации.
Комплектность
Стандартный комплект поставки включает:
Ддя стационарных вторичных преобразователей
- вторичный преобразователь Star Axlx, VERSA Star
- штатив, монтируемый на корпус прибора
- сетевой адаптер
- руководство по эксплуатации CD-диск
- руководство оператора
- * кабель RS-232
- * кабель USB
- **)модуль потенциометрический VSTAR-PH
- ** модуль потенциометрический VSTAR-ISE
- ** модуль оксиметрический VSTAR-RD RDO/DO
- ** модуль кондуктометрический VSTAR-CND
- первичный преобразователь
- внешний термопреобразователь
- методика поверки МРБ МП. 2640-2016
«Анализаторы жидкости Star». Методика поверки»!
Примечания:
* - только для вторичного преобразователя Star А21х;
* * - только для вторичного преобразователя VERSA Star;
* ** - от одной до четырех штук (в зависимости от заказа);
* **f - модификация и количество (в зависимости от заказа).
Для портативных вторичных преобразователей
на титульный
шт.; шт.; шт.; экз.; экз.; шт.; шт.;
* * *
* * *
* * *
* * *
****
****
1 экз.
|
- вторичный преобразователь Star Ах2х |
1 шт.; |
|
- элементы питания - тип АА |
4 шт.; |
|
- руководство по эксплуатации CD-диск |
1 экз.; |
|
- руководство оператора |
1 экз.; |
|
- первичный преобразователь |
* |
|
- внешний термопреобразователь |
* |
|
- дополнительные аксессуары |
** |
|
- методика поверки МРБ МП. 2640-2016 | |
|
«Анализаторы жидкости Star». Методика поверки» |
1 экз. |
Примечания:
* модификация и количество (в зависимости от заказа);
;** в зависимости от заказа.
лист 10 из 12
Описание типа средства измерений
I
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТ^э1
Техническая документация фирмы «Thermo Fisher Scientific Ltd» (США);
МРБ МП. 2640-2016 «Анализаторы жидкости Star». Методика поверки»;
Те1хниЧеские регламенты Таможенного Союза:
Тц ТС 004/2011 «О безопасности низковольтного оборудования»;
Tl} ТС; 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Анализаторы жидкости Star соответствуют требованиям технической документации фирмы «Thermo Fisher Scientific Ltd» (США) и требованиям TP T(j 004/2011, ТР ТС 020/2011.
МежпОверочный интервал не более 12 месяце^ (для анализаторов, предназначенных для применения либо применяемых в Сфере законодательной метрологии).
Р^П «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.:+375 (212)42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
Смотрите также
