Комплекты светофильтров КСС

Назначение

Комплекты светофильтров КСС (в дальнейшем - комплекты светофильтров), предназначены для передачи единиц спектральных коэффициентов направленного пропускания, оптической плотности по пропусканию в диапазоне длин волн от 250 до 960 нм от исходного эталона рабочим средствам измерений.

Комплекты светофильтров применяются для проведения первичной и периодической поверок.

Комплекты светофильтров изготавливают следующих исполнений: КСС - 01, КСС-02, КСС-03, КСС-04.

Комплект светофильтров КСС-01 применяется для проведения первичной и периодической поверок:

- анализатора агрегации тромбоцитов АР 2110 ТУ РБ 14515311.005-95;

- гемокоагулометра турбидиметрического CGL 2110 ТУ РБ 14515311.007-98;

- гемокоагулометра четырехканального СТ 2410 ТУ РБ 100424659.011-2001.

Комплект светофильтров КСС-02 применяется для проведения первичной и периодической поверок:

-спектрофотометров PV 1251 ТУ РБ 14515311.002-94;

-фотометра РМ2111 ТУ РБ 14515311.009-99;

- фотометра автоматизированного РА 2600 ТУ РБ 100424659.012-2003.

Комплект светофильтров КСС-03 применяется для проведения первичной и периодической поверок денситометра сканирующего ДМ 2120 ТУ РБ 14515311.010-99.

Комплект светофильтров КСС-04 применяется для проведения первичной и периодической поверок:

- спектрофотометров PV 1251 ТУ РБ 14515311.002-94;

- фотометра РМ 2111 ТУ РБ 14515311.009-99;

- фотометра автоматизированного РА 2600 ТУ РБ 100424659.012-2003;

- анализатора агрегации тромбоцитов АР 2110 ТУ РБ 14515311.005-95;

- гемокоагулометра турбидиметрического CGL 2110 ТУ РБ 14515311.007-98;

- гемокоагулометра четырехканального СТ 2410 ТУ РБ 100424659.011-2001;

- спектрофлуориметра СМ 2203 ТУ BY 100424659.013-2006;

- спектрофотометра РВ 2201 ТУ BY 100424659.016-2006

Описание

Принцип работы с комплектами светофильтров основан на измерении в приборах спектральных коэффициентов направленного пропускания и оптических плотностей комплектами светофильтров на определенных длинах волн для определения погрешности измерений приборов.

Номинальные значения длин волн при измерении оптической плотности, коэффициента направленного спектрального пропускания светофильтров, в зависимости от исполнения, с маркировкой на оправе С1...С6, относительного уровня мешающего излучения светофильтра с маркировкой на оправе ЖС4; диапазоны длин волн, в которых находятся измеряемые значения максимумов полос поглощения светофильтра с маркировкой на оправе С7, значения выделяемого спектрального интервала, на которых измеряется максимум полос поглощения светофильтра с маркировкой на оправе С7, приведены в таблице 1.

Таблица 1_________________________________________________________________

* Значения длин волн при измерении оптической плотности, коэффициента направленного спектрального пропускания, выделяемый спектральный интервал, на котором измеряется максимум полос поглощения могут быть изменеши^щ^ гласованию с заказчиком.

[Государственный реестр I средств измерений / \ Республики Беларусь / \Цля документов/

Внешний вид комплектов светофильтров приведен на рисунках 1, 2, 3. Конструктивно каждый комплект светофильтров размещен в коробке.

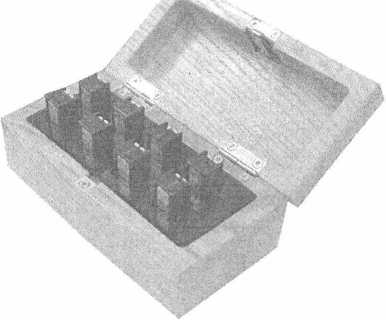

Рисунок 1 - Внешний вид комплектов светофильтров КСС-03

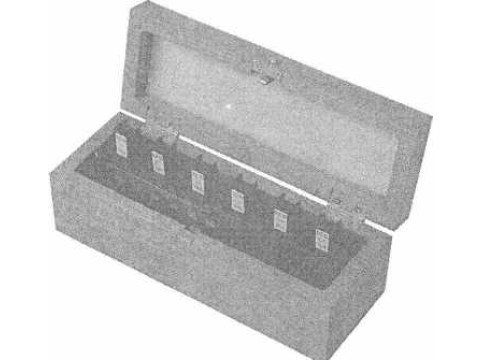

Рисунок 2 - Внешний вид комплектов светофильтров КСС-01

Рисунок 3 - Внешний вид комплектов светофильтров КСС-02, КСС-04

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Номинальные значения спектрального коэффициента направленного пропускания светофильтров С1...С6 на длине волны 500 нм:

- для С1 от 90 % до 96 %;

- для С2 от 63 % до 69 %;

- для СЗ от 29 % до 35 %;

- для С4 от 11 % до 15 %;

- для С5 от 6 % до 10 %;

- для С6 от 1 % до 3 %.

2 Действительные значения спектральных коэффициентов направленного пропускания комплектов светофильтров определяют на длине волны 500 нм с абсолютной погрешностью не более А Тх = ± 0,3 %.

3 Габаритные размеры светофильтров в оправе не более (длинах глубина х высота) 12,5 х 12,5 х 45 мм.

4 Размеры световой зоны светофильтров не менее 7 х 20 мм.

5 Масса светофильтра в оправе не более 0,03 кг.

6 Диапазон температур окружающего воздуха при эксплуатации комплектов светофильтров от 10 °C до 35 °C.

7 Диапазон температур окружающего воздуха при транспортировании комплектов светофильтров от минус 50 °C до плюс 50 °.

8 Средний срок службы комплектов светофильтров не менее 12 лет.

Знак утверждения типа

Знак Утверждения типа наносится на этикетке, расположенной на крышке коробки, любым методом, обеспечивающим сохранность маркировки в течение всего срока службы комплектов светофильтров во всех условиях и режимах, установленных в технических условиях ТУ BY 100424659.015-2007, а также типографским способом на титульные листы руководства по эксплуатации СИДТ 2.700.003, СИДТ 2.700.004, СИДТ 2.700.006, СИДТ 2.700.007.

Комплектность

В комплект поставки комплектов светофильтров должны входить составные части и документация, указанные в таблице 2.

Таблица 2

Государственный реестр I средств измерений / \ Республики Беларусь ]

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 8.557-91 «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2-50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2-20,0 мкм».

Технические условия ТУ BY 100424659.015-2007 «Комплекты светофильтров КСС».

МРБ МП. 1713-2007 «Комплекты светофильтров КСС. Методика поверки».

Заключение

Комплекты светофильтров КСС соответствуют требованиям ГОСТ 8.557-91, ТУ BY 100424659.015-2007.

Межповерочный интервал-не более 12 месяцев (для комплектов светофильтров, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY 112.02.1.0.0025.
