Комплекты фильтров «Пеленг СФ-05» (далее - комплекты фильтров), ослабляющих световой поток датчиков видимости, предназначены для поверки приборов, измеряющих коэффициент пропускания атмосферы.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 11 1783 16
Наименование	Комплекты фильтров "Пеленг СФ-05"
Год регистрации	2016
Номер сертификата	10697
Дата регистрации	2016-10-27
Срок действия	2021-10-27
Получатель сертификата	ОАО "ПЕЛЕНГ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "ПЕЛЕНГ"

Адрес: ул. Макаенка, 23, 220023, г. Минск,

Контакты: (017) 263-77-02 / факс (017) 369-85-43 / E-mail: peleng@peleng.belpak.minsk.by

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по МП.МН 1228-2003 (извещение №3).

Поверители

Скачать

	Описание типа РБ 03 11 1783 16 [2017-03-03] rb-03-11-1783-16_2017-03-03.pdf	Скачать
	Описание типа РБ 03 11 1783 16 [2012-04-03] rb-03-11-1783-16_2012-04-03.pdf	Скачать
	Описание типа РБ 03 11 1783 16 [2015-09-17] rb-03-11-1783-16_2015-09-17.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Заключение

Назначение

Комплекты фильтры применяются для определения метрологических параметров приборов для измерения метеорологической дальности видимости «Пеленг СФ-01» ТУ РБ 07526946.132-99.

Описание

Комплект фильтров состоит из четырех фильтров с различными коэффициентами пропускания. Каждый фильтр представляет собой пластину с отверстиями или сетку, заключенную в цилиндрическую оправу.

Схема с указанием места нанесения знака поверки (клейма-наклейки) на комплект фильтров приведена в Приложении А к описанию типа.

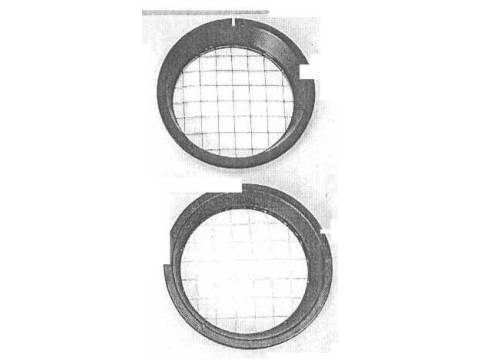

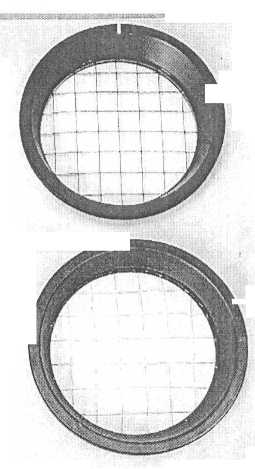

Внешний вид фильтров приведен на рисунке 1.

Рисунок 1 - Внешний вид фильтров

Для документов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики комплектов фильтров приведены в таблице 1.

Таблица 1

Наименование характеристики	Значение
	фильтр 6250.00.00.010	фильтр 6250.00.00.010-01	фильтр 6250.00.00.010-02	фильтр 6250.00.00.010-03
1 Диапазон номинальных значений коэффициента пропускания	от 0,080 до 0,110	от 0,470 до 0,540	от 0,870 до 0,940	от 0,955 до 0,970
2 Абсолютная погрешность определения действительного значения коэффициента пропускания, не более	±0,005
3 Разница между действительным значением коэффициента пропускания в условиях эксплуатации и действительным значением коэффициента пропускания в нормальных условиях, не более	±0,01
4 Габаритные размеры, мм, не более	0140x30
5 Установочный диаметр фильтров, мм, не более	126
6 Масса, кг, не более	0,234	0,224	0,223	0,222
7 Диапазон температур нормальных условий,°C	от 15 до 25
8 Диапазон температур окружающей среды при эксплуатации,°C	от минус 10 до 40
9 Относительная влажность окружающей среды при эксплуатации, %, не более	80 (при температуре 15 °C)
10 Средний срок службы, лет	12

Знак утверждения типа

Знак утверждения типа наносится на табличку, закрепленную на футляре комплекта фильтров способом, обеспечивающим его сохранность в течении всего срока службы, и типографским способом на титульный лист формуляра.

Комплектность

Фильтр 6250.00.00.010	1 шт.
Фильтр 6250.00.00.010-01	1 шт.
Фильтр 6250.00.00.010-02	1 шт.
Фильтр 6250.00.00.010-03	1 шт.
Оправа 6250.00.00.040	1 шт.
Комплект тары (футляр и коробка) 6250.00.01.000	1 кт.
Методика поверки МП.МН 1228-2003	1 экз.
Формуляр 6250.00.00.000	1 экз.
Свидетельство о поверке	1 экз.
