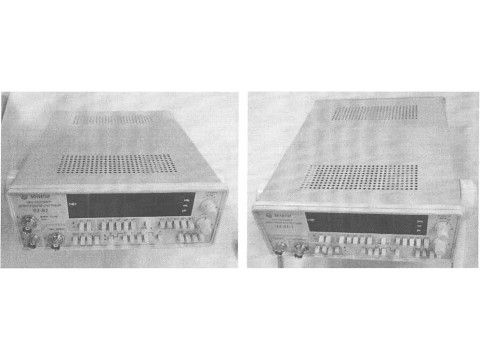

Частотомеры электронно-счетные Ч3-81

Наименование характеристики

Значение

1. Диапазон измерения частот синусоидальных сигналов и импульсных сигналов любой полярности по входу А при длительности импульсов не менее 2,5 нс

от 5 Гц до 200 МГц

2. Уровень входного сигнала

при входном сопротивлении 1 МОм:

- для сигнала синусоидальной формы (среднее квадратическое значение напряжения переменного тока) при уровне помех не более 5 мВ;

- для сигнала импульсной формы при уровне помех не более 5 мВ;

при входном сопротивлении 50 Ом:

- для сигнала синусоидальной формы (среднее квадратическое значение напряжения переменного тока) при уровне помех не более 5 мВ;

- для сигнала импульсной формы при уровне помех не более 10 мВ

от 0,03 до 10 В

от ±0,1 до ±10 В

от 0,03 до 3 В

от ±0,1 до ±3 В

3. Диапазон измерения частот синусоидальных сигналов по входу С

от 200 до 2500 МГц

Наименование характеристики

Значение

4. Уровень входного сигнала

- для сигнала синусоидальной формы (среднее квадратическое значение напряжения переменного тока) в диапазоне частот от 200 до 1000 МГц при уровне помех и гармонических составляющих входного сигнала не более минус 25 дБ;

- для сигнала синусоидальной формы в диапазоне частот от 1000 до 2500 МГц при уровне помех и гармонических составляющих входного сигнала не более минус 25 дБ;

от 0,03 до 1 В

от 0,02 до 20 мВт

5. Значение пределов допускаемой относительной погрешности измерения частоты синусоидальных или импульсных сигналов (6f) не более значений, вычисляемых по формуле:

<5/-±(N+ Д : «/ v         )

где За- относительная погрешность по частоте опорного генератора (встроенного или внешнего);

fx-измеряемая частота, Гц;

teg- время счета частотомера, с.

6. Номинальное значение частоты встроенного опорного генератора

5 МГц

7. Пределы коррекции (перестройки) частоты встроенного опорного генератора относительно номинального значения частоты

±4-10’7

8.    Пределы    допускаемой    погрешности

действительного значения частоты встроенного опорного генератора при выпуске частотомеров относительно номинального значения частоты

±5-10’9

9. Пределы допускаемой относительной погрешности значения частоты встроенного опорного генератора (<50) по истечении времени установления рабочего режима, равного 1 ч не более значений:

- за 12 месяцев

- в течение среднего срока службы

±1-1 о-7 ±2,5-10'7

10. Диапазон измерения единичного и усредненного периода синусоидальных и импульсных сигналов любой полярности по входу В при длительности импульсов не менее 0,5 мкс

от 1 мкс до 104 с (от 1 МГц до 10'4 Гц)

11. Уровень входного сигнала:

- для сигнала синусоидальной формы (среднее квадратическое значение напряжения переменного тока);

- для сигнала импульсной формы

от 0,03 до 10 В от ±0,1 до ±30 В

12. Число усредняемых периодов входного сигнала

1, 10, 102, 103, 104

13. Период меток времени, с

10-7, 10-6, 10-5, 1 о-4,10-3

Наименование характеристики

Значение

14. Пределы допускаемой относительной погрешности измерения периода синусоидального и импульсного сигнала с длительностью фронта импульсов более половины периода меток времени частотомера (5т) не более значений, вычисляемых по формуле:

5r=±(^| + p„| + -?L)

где бзап - относительная погрешность запуска;

п - число усредняемых периодов входного сигнала;

То- период меток времени частотомера, с;

Тх- измеряемый период, с.

15. Пределы допускаемой относительной погрешности измерения периода импульсного входного сигнала с длительностью фронта импульсов не более половины периода меток времени частотомера (5т) не более значений, вычисляемых по формуле:

<5г=±(|гф-^)

Т1 ■ х £ где п - число усредняемых периодов входного сигнала; То- период меток времени частотомера, с;

Тх - измеряемый период, с.

16. Диапазон измерения длительности любой полярности при частоте следования импульсов не более 0,5 МГц и напряжении входного сигнала от ±0,1 до ±30 В

ОТ 1 мкс до 104 с

17. Пределы допускаемой абсолютной погрешности измерения длительности импульсов (Atx, с) не более значений, вычисляемых по формулам: для метки времени 10'7

- при суммарной длительности фронта и среза измеряемых импульсов более половины периода меток времени частотомера;

- при суммарной длительности фронта и среза измеряемых импульсов не более половины периода меток времени частотомера

для меток времени 10’6, 10’5, 10-4, 10‘3

- при суммарной длительности фронта и среза измеряемых импульсов более половины периода меток времени частотомера;

- при суммарной длительности фронта и среза измеряемых импульсов не более половины периода меток времени частотомера

Т Ч- т ^=:ОДЧ+-»—с+г0;

А

=±((£0|Ч- + Л) где тф и тс- длительность фронта и среза измеряемого импульса соответственно, с;

tx- длительность измеряемого импульса на уровне 0,5, с

18. Диапазон высшей из сравниваемых частот по входу А

от 10 Гц до 200 МГц

19. Диапазон низшей из сравниваемых частот по входу В

от 10'4 Гц до 1 МГц

20. Пределы допускаемой относительной погрешности измерения отношения частот (5м//в) не более значений, вычисляемых по формулам:

«Л

где     относительная погрешность

уровня запуска;

fA - высшая из сравниваемых частот (поступает на вход А), Гц;

/В - низшая из сравниваемых частот (поступает на вход В),

п - число усредняемых ИфиоЛод. входного сигнала, поступающего на вход®     \

Наименование характеристики

Значение

21. Входное сопротивление частотомера при входной емкости 50 пФ:

- по входу А

- по входу В

- по входу С

(1±0,1) МОм (50±2,5) Ом (1±0,1) МОм 50 Ом

22. Время счета частотомера при измерении частоты, мс

- по входу А

- по входу С

1; 10; 102; 103; 104 64, 64-10, 64-102

23. Потребляемая мощность, В А, не более

20

24. Питание от сети переменного тока напряжением, В

230±23

25. Диапазон рабочих температур, °C

от 5 до 40

26. Диапазон температур хранения, °C

от минус 50 до плюс 50

27. Масса частотомера, кг, не более

3

28. Габаритные размеры, мм, не более

262x88x320
