Измерители-сигнализаторы поисковые ИСП-РМ1401К-01 (РМ1401GN)

Назначение

Измерители-сигнализаторы поисковые ИСП-РМ1401К-01 (PM1401GN) (далее по тексту - приборы), предназначенные для измерения мощности амбиентного эквивалента дозы Я* (10) (далее по тексту - МЭД) гамма и рентгеновского (далее по тексту - фотонного) излучения, поиска (обнаружения и локализации) радиоактивных и ядерных материалов путем регистрации фотонного и нейтронного излучения.

Приборы могут быть использованы для поиска и обнаружения радиоактивных веществ и специальных ядерных материалов в составе систем защиты АЭС, радиохимических производств, хранении ядерных материалов, в службах спецконтроля таможенных учреждений, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией радиоактивных источников. По условиям эксплуатации приборы могут быть использованы в условиях речных и морских портов.

Описание

Принцип действия приборов в режиме измерения основан на подсчете числа импульсов, поступающих с выхода детектора гамма- излучений, и вычислении МЭД при измерении фотонного излучения.

В режиме поиска приборы осуществляют сравнение числа импульсов в единицу времени, поступающих с выходов блоков детектирования гамма-излучения и нейтронного излучения, с пороговыми значениями, рассчитанными на основе значений внешнего фона гамма-излучения (далее по тексту - гамма-фона) и внешнего фона нейтронного излучения (далее по тексту - нейтронного фона), измеренных при калибровке прибора и установленных значений коэффициентов п (количестве среднеквадратичных отклонений гамма-фона и нейтронного фона).

Встроенный блок детектирования гамма- излучения преобразует гамма кванты в электрические импульсы квазигауссовой формы, которые затем поступают ботки.                                                                     /•/

Нейтронное излучение (скорость счета) регистрируется с помощью встроенного блока детектирования нейтронного излучения на основе счетчика медленных нейтронов.

Блок обработки осуществляет тестирование прибора, управляет всеми режимами работы, ведет математическую обработку сигналов и осуществляет вывод информации на жидкокристаллический индикатор (ЖКИ), сигнализаторы световой, звуковой и вибрационный. Выдача информации на световой, звуковой и вибрационный сигнализаторы осуществляется при превышении установленного порогового значения.

В режиме связи с персональным компьютером (ПК) выбор режимов работы и программирование приборов осуществляется от ПК по интерфейсам совместимым с IrDA или USB.

Питание приборов осуществляется от встроенного гальванического элемента питания напряжением 1,5 В.

Конструктивно прибор выполнен в виде портативного моноблока.

Прибор имеет клипсу и может крепиться на элементах одежды (ремнях, карманах и т.д.). Для удобства работы в труднодоступных местах прибор может устанавливаться на удлинительную штангу. На лицевой панели блока обработки расположены кнопки управления и ЖКИ.

Приборы выпускают в шести модификациях. Обозначение приборов для поставки за пределы стран-участниц СНГ указаны в скобках:

1) "Измеритель-сигнализатор поисковый ИСП-РМ1401К-01   (PM1401GN)

ТУ BY 100345122.034 -2012";

2) "Измеритель-сигнализатор поисковый ИСП-РМ1401К-01А (PM1401GNA) ТУ BY 100345122.034-2012". Отличается от прибора ИСП-РМ1401К-01 расширенным диапазоном измерения МЭД, расширенными диапазонами регистрации скорости счета нейтронного излучения и наличием дополнительного режима накопления импульсов счета при регистрации нейтронных излучений;

3) "Измеритель-сигнализатор поисковый ИСП-РМ1401К-01В (PM1401GNB) ТУ BY 100345122.034-2012". Отличается от прибора ИСП-РМ1401К-01 расширенным диапазоном измерения МЭД, расширенными диапазонами регистрации скорости счета нейтронного излучения, наличием дополнительных режимов накопления импульсов счета при регистрации нейтронных излучений и идентификации радионуклидного состава вещества при работе в режиме связи с персональным карманным компьютером или смартфоном по радиоканалу типа Bluetooth.

4) "Измеритель-сигнализатор поисковый ИСП-РМ1401К-01М (PM1401GNM) ТУ BY 100345122.034-2012". Отличается от прибора ИСП-РМ1401 К-01 (PM1401GN) расширенными диапазонами измерения МЭД и меньшей погрешностью измерения МЭД, а также возможностью передачи информации в персональный компьютер (ПК) по USB интерфейсу.

5) "Измеритель-сигнализатор поисковый ИСП-РМ1401К-01АР (PM1401GNAP) ТУ BY 100345122.034-2012". Отличается от прибора ИСП-РМ1401К-01 (PM1401GN) расширенными диапазонами измерения МЭД, расширенными диапазонами регистрации скорости счета нейтронного излучения, наличием дополнительного режима накопления импульсов счета при регистрации нейтронных излучений, а также применением детектора нейтронных излучений на основе сцинтилляционных блоков Lil;

6) "Измеритель-сигнализатор поисковый ИСП-РМ1401К-01МР (PM1401GNMP) ТУ BY 100345122.034-2012". Отличается от прибора ИСП-РМ1401К-01 (PM1401GN) расширенными диапазонами измерения МЭД и меньшей погрешностью измерения МЭД, возможностью передачи информации в ПК по USB- интерфейсу, а также применением детектора нейтронных излучений на основе сцинтилляционных блоков Lil.

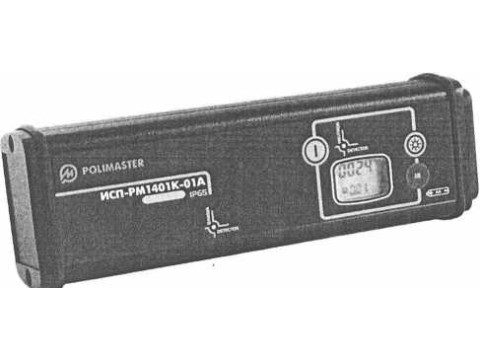

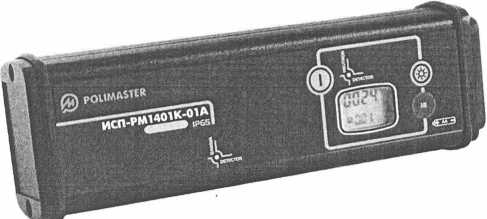

Общий вид приборов представлен на рисунке 1.                            х

Рисунок 1 - Общий вид приборов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики приборов представлены в таблице 1. Таблица 1.

Наименование характеристики

Диапазон регистрации фотонного излучения с индикацией средней скорости счета, с1__

Диапазон регистрации нейтронного излучения с индикацией средней скорости счета, с~1____

Диапазон измерения МЭД, мкЗв/ч

Пределы допускаемой основной относительной погрешности прибора при измерении МЭД, %_________

Чувствительность прибора к гамма-излучению, с1/(мкЗв/ч), не менее:

-для 13<Cs;

241 л

-для Ат_______ ___

Чувствительность прибора к нейтронному излучению, 2

имп-см , не менее:

- для Ри-а-Ве;

- для тепловых нейтронов;

- для Pu-а-Ве при использовании приборов с камерой-замедлителем или при распо-ложении приборов на фантоме Диапазон энергий регистрируемого гамма-излучения, МэВ Энергетическая зависимость чувствительности прибора в режиме поиска относительно энергии 0,662 МэВ (137Cs) __

Энергетическая зависимость чувствительности прибора в режиме измерения МЭД в диапазоне энергий от 0,06 до 1,33 МэВ относительно энергии 0,662 МэВ (137Cs), %

ИСП-РМ1401 К-01

ИСП-РМ1401К-01Д

ИСП-РМ1401К-01В

Значение

ИСП-РМ1401 К-01 AF ИСП-РМ1401 К-01 М /1СП-РМ1401К-О1МГ

от 1,0 до 7000

от 1,0 до 99

от 1,0 до 999

от 1,0 ДО 9999

по линии 137Cs в коллимированном  излучении

от 0,1 до 40,0

от 0,1 до 70,0

по линии T3,Cs в коллимированном излучении

±30

100,0

200,0

от 1,0 до 99

от 0,1 до 9999

±20

ОД 7,0

1,0

ОД 5,0

Д2

от 0,033 до 3,0

0,1

7,0

1,о

0,1

5,0

Д2

не более минус 25% от типовой зависимости, приведенной в ТУ

±3i

Продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководств по эксплуатации ТИГР.412114.007 РЭ, ТИГР.412114.007-02 РЭ, ТИГР 412114.007-04 РЭ типографским способом.

Комплектность

Комплектность приборов соответствует таблице 2

Таблица 2______________________________________

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100345122.034-2012. "Измерители-сигнализаторы поисковые ИСП-РМ1401К-01 (PM1401GN). Технические условия".

ГОСТ 28271-89. "Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний".

ГОСТ 27451-87. "Средства измерений ионизирующих излучений. Общие технические условия".

МРБ МП. 1321-2013 "Измерители-сигнализаторы поисковые ИСП-РМ1401К-01 (PM1401GN). Методика поверки".

Заключение

Измерители-сигнализаторы поисковые ИСП-РМ1401 К-01    (PM1401GN)

соответствуют требованиям технических условий ТУ BY 100345122.034-2012, ГОСТ 28271-89, ГОСТ 27451-87, ТР ТС 020/2011 (сертификат соответствия ТС № BY/112 02 01. 020 06526 от 13.06.2016, выдан ОАО "БЕЛЛИС", срок действия до 12.06.2021).

Межповерочный интервал - не более 12 месяцев (для приборов, применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации №BY/112 02.1.0.0025.
