Анализаторы автоматические "MultiTek"
| Номер в ГРСИ РФ: | РБ 03 09 4397 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "PAC L.P.", США |
Анализаторы автоматические «MultiTek» предназначены для определения содержания азота, серы в жидких и газообразных пробах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4397 16 |
| Наименование | Анализаторы автоматические "MultiTek" |
| Год регистрации | 2016 |
| Номер сертификата | 10711 |
| Дата регистрации | 2016-10-27 |
| Срок действия | 2021-10-27 |
| Получатель сертификата | фирма "PAC L.P.", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "PAC L.P."
Адрес: 8824 Fallbrook Dr. Houston, Texas 77064-9912
Контакты: 800-444-TEST, 281-580-0339 / 281-580-0719 / www.paclp.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2056-2010. |
Поверители
Скачать
|
Описание типа РБ 03 09 4397 16 [2017-03-14]
rb-03-09-4397-16_2017-03-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4397 16 [2011-03-21]
rb-03-09-4397-16_2011-03-21.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы автоматические «MultiTek» предназначены для определения содержания азота, серы в жидких и газообразных пробах.
Область применения - в лабораториях предприятий нефтеперерабатывающей и химической промышленности и др.
Описание
Анализаторы «MultiTek» являются модульными аналитическими приборами, обеспечивающими ввод пробы, измерение, обработку и регистрацию выходной информации.
Анализаторы «MultiTek» выпускаются следующих модификаций:
• «MultiTek N» - для определения содержания азота;
• «MultiTek S» - для определения содержания серы;
• «MultiTek N-S» - для одновременного определения содержания азота и серы.
Принцип действия анализаторов состоит в сжигании пробы в высокотемпературном кварцевом реакторе в смеси кислорода с инертным газом при заданной температуре и избытке окислителя.
В результате сжигания происходит окисление материала пробы с выделением газообразных продуктов, в том числе СО2, Н2О, NO, SO2 и др. оксидов. Газообразные продукты сгорания проходят через мембранный осхт^ощийСФмльгр для полного удаления воды, после чего поступают в блоки детеоторовщзрдарштли серы, где производится количественный анализ.
В специальном встроенном генераторе NO взаимодействует с озоном Оз, в результате образуется диоксид азота в возбужденном состоянии NO2. Когда возбужденные молекулы переходят в основное состояние, они испускают кванты света с определенной длиной волны, которые регистрируются с помощью фотоэлектронного умножителя. Такое хемилюминесцентное излучение является специфическим для азота, и интенсивность излучения пропорциональна концентрации азота в исходном образце.
Газообразный SO2 подвергается облучению ультрафиолетовым излучением с определенной длиной волны, далее происходит переизлучение, соответствующее флуоресценции серы. Флуоресценция регистрируется с помощью фотоэлектронного умножителя. Интенсивность флуоресценции пропорциональна содержанию серы в исходном образце.
Управление анализаторов осуществляется при помощи персонального компьютера (ПК) с установленной операционной системой Windows. Обмен данными осуществляется при помощи сети Ethernet (скорость 100 Мбит/с).
Пакет программного обеспечения MultiTek обеспечивает синхронизацию операций оборудования для ввода проб, автоматических пробоотборников и клапанов подачи пробы. Он также осуществляет управление скоростью потока газов, параметрами электропитания устройств, работающих под высоким напряжением.
Программное обеспечение MultiTek автоматически определяет тип подключенного к прибору дополнительного оборудования. Возможности пакета MultiTek включают одновременное определение пиков, регистрируемых детекторами азота и серы.
Анализаторы «MultiTek» могут изготавливаться с горизонтальным или вертикальным, автоматическим или ручным приводом для ввода проб. Конфигурация привода является опцией прибора, не влияющей на метрологические характеристики и определяется потребителем при заказе.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1
|
Модификация анализаторов |
Номер версии ПО |
Номер версии прошивки |
|
«MultiTek N» |
software version: 2.2.0.0 |
firmware version: 1.43 |
|
«MultiTek S» | ||
|
«MultiTek N-S» |
«да
\ (&|И«И Беларусь/ \Яля
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

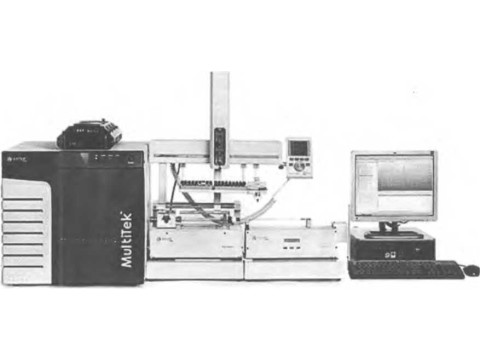

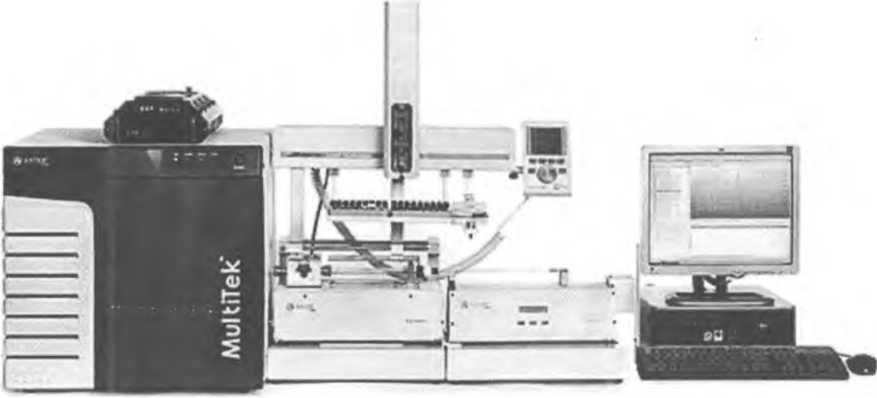

Внешний вид анализатора «MultiTek» с автома тическим приводом для ввода проб и ПК приведен на рисунке 1, без привода для ввода проб и ПК - на рисунке 2.
Рисунок 1
Рисунок 2
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И METPOJ Основные технические и метрологии «MultiTek» приведены в таблице 2. Таблица 2 |
Описание типа средства измерений 1ОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ еские характеристики анализаторов |
|
Наименование |
Значение |
|
1 Диапазон измерения массовой доли, мг/кг - азота - серы |
от 0,3 до 100 от 3 до 500 |
|
2 Пределы относительного среднего квадратического отклонения, %, не более |
10 |
|
3 Напряжение питания |
от 207 В до 253 В переменного тока |
|
4 Частота сети питания, Гц |
50 ± 1 |
|
5 Потребляемая мощность, В А, не более |
1000 |
|
6 Габаритные размеры, мм, не более |
515 x533 х610 |
|
7 Масса, кг, не более* |
36,3 |
|
* - без учета массы привода для ввода проб. | |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не - атмосферное давление, кПа Средний срок службы, лет, не менее Знак утверждения типаЗнак утверждения типа наносится типогр эксплуатационной документации. КомплектностьСтандартный комплект поставки включа< - анализатор автоматический «MultiTek» - руководство по эксплуатации - CD-диск с программным обеспечением « - упаковка лист 4 из |
от 5 до 40 более 80 от 84 до 106 10 >афским способом на титульный лист st: 1 шт; 1 экз; MultiTek» 1 шт; 1 шт; /7 Ф А || [Государственный реестр! 11 _ I 1 средств измерений / // 3 \\ \ Республики Беларусь 1 11 ---------------------------\Д-м диушив/ //----- |
- комплект принадлежностей 1 шт;
- методика поверки МРБ МП.2056-2010 «Анализаторы
автоматические «MultiTek». Методика поверки. 1 экз.
* - в зависимости от модификации.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «РАС L.P.» (США);
СТБ ИСО 20846-2005 «Нефтепродукты жидкие. Определение содержания серы в автомобильном топливе методом ультрафиолетовой флуорисценции»;
МРБ МП. 2056-2010 «Анализаторы автоматические «MultiTek». Методика поверки».
Заключение
Анализаторы автоматические «MultiTek» соответствуют требованиям технической документации компании «РАС L.P.» (США), СТБ ИСО 20846-2005.
Межповерочный интервал не более 12 месяцев (для анализаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.:+375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
