Ростомеры РЭП, РЭС, РП, РС

Назначение

Ростомеры РЭП, РЭС, РП и PC предназначены для измерения роста взрослых и детей старше одного года. Ростомеры могут быть использованы в медицинских, оздоровительных, спортивных, других учреждениях, а также в быту.

Описание

Принцип действия электронных ростомеров РЭП, РЭС основан на измерении усилий растяжения пружины на выходе виброчастотного датчика с последующей обработкой в микропроцессорном устройстве. Результаты измеренных значений роста выводятся на блок индикации ростомера.

Принцип действия механических ростомеров РП, PC основан на механическом перемещении ползуна по штанге ростомера со шкалой до соприкосновения ползуна с верхней точкой головы.

Конструктивно ростомер состоит из измерительного блока, платформы с закрепленной на ней штангой и ползуном для измерения роста, выносного блока индикации - для модификаций РЭП и РЭС.

В состав электронного ростомера входят микропроцессор, блок индикации, источник автономного электрического питания, устройство, обеспечивающее экономный режим работы. Ростомеры снабжены устройством сигнализации при разрядке элементов автономного электрического питания,

Программное обеспечение, получая данные о текущей частоте датчика, сравнивает с данными о частоте записанные при градуировке и выводит в цифровом виде на блок индикации. Идентификация ПО для модификаций РЭП и РЭС - 6Р2000.

Ростомеры РЭП и РЭС оснащены интерфейсом для связи с компьютером

Ростомеры выпускаются в модификациях: РЭП, РЭС, РП, PC, где

- Р - ростомер,

- Э - электронный,

- П - напольный,

- С - настенный.

Ростомеры РЭП, РП могут поставляться со встроенным стульчиком для измерения роста в положении «сидя».

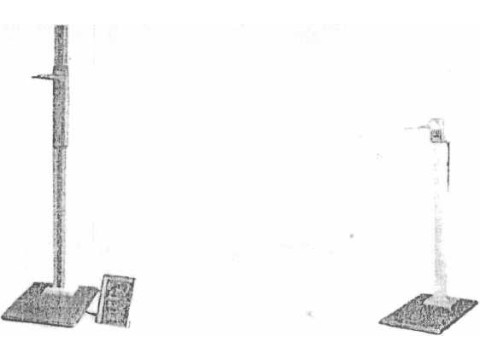

Фотография общего вида РЭП Фотография общего вида РП

Фотография общего вида РЭС Фотография общего вида PC

Технические характеристики

Наибольший предел измерений роста (НПИ), м

Наименьший предел измерений роста (НмПИ), м

Цена деления (РП, PC), дискретность отсчета (РЭП, РЭС), мм 1 Пределы допускаемой погрешности измерений, мм

Номинальное напряжение внутреннего источника

питания (РЭП, РЭС), В

(батареи 3 х 1,5 типоразмера АА)

Потребляемый ток, мА, не более

Габаритные размеры измерительного блока, мм, не более

РЭП, РП                                                      590 x 395 x 2500

PC, РЭС                                                    520 x450x 2430

Габаритные размеры блока индикации

(РЭП, РЭС), мм, не более                                           155 х 240 х 135

Габаритные размеры стульчика (РЭП, РП), мм, не более             300 х 300 х 440

Масса измерительного блока, кг, не более:

РЭП/РП                                                12/9,3

РЭС / PC                                                       5,8/ 5.3

Масса блока индикации (РЭП, РЭС), кг, не более                   0,5

Масса стульчика (РЭП, РП), кг, не более                           2,4

Безопасность по ГОСТ Р 50267.0-92 для изделий с внутренним источником питания с рабочей частью типа В (РЭП, РЭС).

Электромагнитная совместимость по ГОСТ Р 50267.0.2-2005 (РЭП, РЭС).

Климатические условия эксплуатации для исполнения УХЛ 4.2 по ГОСТ 15150-69 (в рабочем диапазоне температур +10 - +40°С)

ИдентификацияПО

Уровень защиты программного обеспечения от непреднамеренных

и преднамеренных воздействий в соответствии с МИ 3286-2010

Все ПО является встроенным и метрологическим значимым

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на ростомере или блоке управления и на титульный лист Руководства по эксплуатации.

Комплектность

Комплектность поставки по согласованию с покупателем

Поверка

осуществляется по «Ростомеры РЭП, РЭС, РП и PC. Методика поверки», утвержденной ГЦ'И СИ ЗАО «НИИМТ» 22.09.2010 г.

При проведении поверки применяют следующие средства: Лазерный дальномер, диапазоны измерения 0,05 - 50 м, погрешность измерения ±1 мм

Средства поверки, могут быть заменены эталонными средствами измерений с аналогичными

метрологическими и техническими характеристиками

Сведения о методах измерений

Руководства по эксплуатации на ростомеры; РЭП - Aa2.893.001 РЭ; РП - Aa2.893.002 РЭ; РЭС- Aa2.893.003 РЭ; PC - Aa2.893.004 РЭ.

Нормативные документы

РЭП, РЭС, РП и PC

1. Ростомеры РЭП, РЭС, РП и PC , Технические условия ТУ 9452-025-00226454-2006.

2. ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

3. ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть I. Общие требования безопасности» (РЭП, РЭС).

4. ГОСТ Р 50267.0.2-2005 «Изделия медицинские электрические. Часть 1. Общие требования безопасности.2.Электромагнитная совместимость Требования и методы испытаний» (РЭП, РЭС).

5. Ростомеры РЭП, РЭС, РП и PC. Методика поверки.

Рекомендации к применению

Здравоохранение.
