Анализаторы иммитанса широкополосные Е7-29
| Номер в ГРСИ РФ: | РБ 03 16 6139 16 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 16 6139 16 [2018-03-28]
rb-03-16-6139-16_2018-03-28.pdf
|
Скачать |
Анализаторы иммитанса широкополосные Е7-29 (далее - анализаторы) предназначены для измерения параметров пассивных элементов электрической цепи (модуль комплексного сопротивления и проводимости, активное и реактивное сопротивления и проводимость, емкость, индуктивность, угол фазового сдвига комплексного сопротивления, тангенс угла потерь, добротность) по последовательной и параллельной схемам замещения в диапазоне частот от 50 кГц до 15 МГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 6139 16 |
| Наименование | Анализаторы иммитанса широкополосные Е7-29 |
| Год регистрации | 2016 |
| Номер сертификата | 10731 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2021-11-29 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2664-2017. |
Поверители
Скачать
|
Описание типа РБ 03 16 6139 16 [2018-03-28]
rb-03-16-6139-16_2018-03-28.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы иммитанса широкополосные Е7-29 (далее - анализаторы) предназначены для измерения параметров пассивных элементов электрической цепи (модуль комплексного сопротивления и проводимости, активное и реактивное сопротивления и проводимость, емкость, индуктивность, угол фазового сдвига комплексного сопротивления, тангенс угла потерь, добротность) по последовательной и параллельной схемам замещения в диапазоне частот от 50 кГц до 15 МГц.
Область применения - научные исследования, контроль электрических параметров электрорадиоэлементов (ЭРЭ) на предприятиях, в ремонтных мастерских, научных учреждениях.
Описание
Принцип действия анализаторов основан на измерении напряжения на измеряемом объекте и тока, протекающего через объект и встроенный эталон. Микропроцессор пересчитывает полученные данные в параметры измеряемого объекта, которые выводятся на цифровой дисплей. Анализаторы снабжены экранированными разъемами и позволяют измерять параметры при двух, трех и четырех полосном включении объекта с использованием устройств присоединительных УП-2, УП-5 и УП-9 из комплекта поставки. Все метрологические характеристики определяются исходя из значения модуля комплексного сопротивления I Zl и угла фазового сдвига комплексного сопротивления ф путем пересчета.
Анализаторы имеют режим измерения RLC и режим частотного анализа. Анализаторы также обеспечивают контроль процентного отклонения измеряемых RLC параметров от заданной величины.
Внешний вид анализатора приведен на рисунке 1.

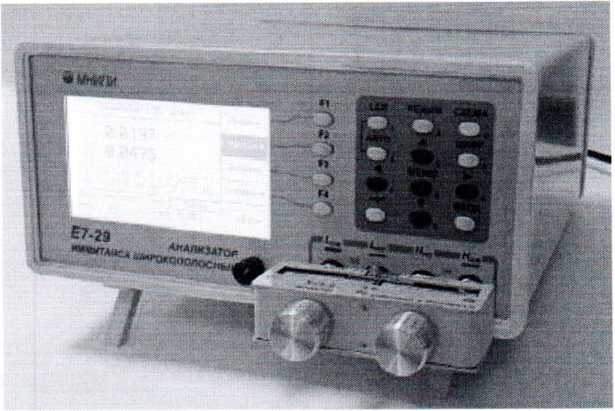

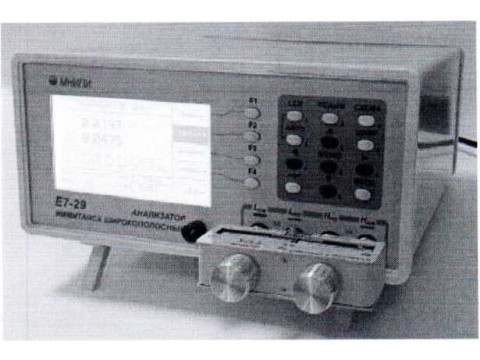

Рисунок 1 - Анализатор иммитанса широкополосный Е7-29. Внешний вид
Схема пломбировки анализатора для защиты от несанкционированного доступа с указанием места нанесения оттиска знака поверки приведена в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-7.
Прибор измеряет физические величины (параметры):
- индуктивность - L;
- емкость - С;
- активное сопротивление
- реактивное сопротивление
- проводимость
- тангенс угла потерь - tg б (допускается обозначение D - фактор потерь);
- добротность
- модуль комплексного сопротивления -1Z I;
- модуль комплексной проводимости -1Y I;
- угол фазового сдвига комплексного сопротивления - <р.
Диапазоны измерений указаны в таблице 1. Таблица 1
|
Параметр |
Диапазон измерений (в зависимости от частоты) |
|
|Z|,R,X, Ом G, В, | Y I, См (р, градус С, Ф L, Гн D Q |
от 1 -Ю'4 до 1 • 10й от 1-10'8 до 1 • 102 от минус 180 до плюс 180 от 1 -Ю'12 до 1 -Ю’4 от 1-10'8 до 1 * 102 от 1 • 10 4 до 9,9999*103 от 1' 10'4 до 9,9999'103 |
|
Примечания 1 Формат показаний 5 десятичных разрядов. 2 Диапазон измерения может быть выбран в ручном режиме | |
угеспу&лики Беларусь / ] \Д-’я документов/ //
Пределы допускаемой основной погрешности указаны в таблице 2.
Таблица 2 _____
|
Измеряемая величина |
Пределы допускаемой основной относительной (8, %) и абсолютной (Л) погрешности |
|
IZl.lYl |
8Z = ± А1-А2АЗА4 |
|
Ф |
А® = (8Z)° |
|
R, G |
8R = SG = 8Z (1 + Q) |
|
С, L, X, В |
8c = 8l = 8x = 8в = 8z (1 + D) |
|
D |
8z Ad =------• (1 + D) при D < 1 100 |
|
8z До =-------(1 + D2) при D > 1 100 | |
|
Q |
8Z Aq =-------(1 + Q) при Q < 1 100 |
|
8z Aq =-------(Q + Q2) при Q > 1 100 | |
|
8Z = ± А1 А2 АЗ А4 |
IZl.lYl |
Примечания
1 А1, А2 - коэффициенты, определяемые из таблиц 3, 4.
2 U - значение напряжения испытательного сигнала, установленное на табло, В.
D, Q - измеренное значение параметра D, Q.
4 I - измеренное значение тока утечки, мкА.
3 При частотах более 1 МГц, а также на пределе 10 МОм при напряжении испытательного сигнала менее 40 мВ погрешность измерения не нормируется.
Таблица 3
|
Напряжение испытательного сигнала, В |
От 0,04 до 0,1 |
Св. 0,1 до 0,3 |
Св. 0,3 до 1 |
|
Значение коэффициента А2 |
10 |
3 |
1 |
Таблица 4
|
Режим |
БЫСТРО |
НОРМА |
Усреднение (10) |
|
Значение коэффициента АЗ |
3 |
1 |
1 |
Таблица 5
|
Устройство присоединительное |
УП-2 |
УП-5 |
УП-9 |
|
Значение коэффициента А4 |
1,5 + 0,015 F при F < 100 кГц |
1 |
1 |
|
Примечание - F - частота испытательного сигнала, кГц | |||
Таблица 6
|
Предел измерений (Диапазон измерений | Z|) |
Значение коэффициента А1 на частотах | ||
|
от 50 до 100 кГц |
св. 100 до 1000 кГц |
св. 1 до 15 МГц | |
|
1 МОм (от 100 кОм до 100 МОм) |
Izl 1+0,2(--------1) 105 |
— |
— |
|
100 кОм (от 10 до 100 кОм) |
Izl 0,5+0,1(-------1) 104 |
Izl 1+0,2(--------1) 104 |
— |
|
10 кОм (от 1 до 10 кОм) |
Izl 0,3+0,05(-----1) 103 |
Izl 0,5+0,1(-------1) 103 |
Izl [1+0,2(---1)]F 103 |
|
1 кОм (от 100 до 1000 Ом) |
Izl 0,2+0,02(---1) 102 |
Izl 0,3+0,05(--------1) 102 |
Izl [0,3+0,05(---- - 1)]F 102 |
|
100 Ом (от 10 до 100 Ом) |
102 0,2+0,04(—- 1) |
102 0,3+0,05(------ 1) |
102 [0,5+0,1(—-- 1)]F |
|
10 Ом (от 1 до 10 Ом) |
10 0,5+0,1(------1) Izl |
10 1+0.2<Tz--1) |
— |
|
1 Ом (от 0,01 до 1 Ом) |
1 1+0,2(-------1) Izl |
— |
— |
Примечания
1 |Z I - измеренное значение модуля комплексного сопротивления, Ом.
2 F - частота испытательного сигнала, МГц.
Пределы допускаемой дополнительной погрешности 5t, %, вызванной изменением температуры окружающего воздуха, определяются по формулам
5t= ± 8 • (t-22)/20, при (22°С < t < 50 °C) (1)
8t=±8-(18 -t)/20, при (-10°С < t <18 °C), (2)
где 3- пределы допускаемой основной погрешности измерения, %;
|
t - значение повышенной или пониженной температуры, °C. Диапазон частот испытательного сигнала с разрешением 1 Гц Пределы допускаемой относительной погрешности при установке частоты испытательного сигнала Диапазон установки напряжения испытательного сигнала (среднее квадратическое значение), мВ |
от 50 Гц до 15 МГц ± 0,02 % от 40 до 1000 |
Пределы допускаемой относительной погрешности при установке напряжения испытательного сигнала на частоте 50 кГц:
|
- в диапазоне от 40 до 100 мВ включительно - в диапазоне свыше 100 до 1000 мВ включительно Выходное сопротивление источника испытательного сигнала, Ом Диапазон установки напряжения смещения, В |
± 5 мВ ±3 % 100±5 от 0 до 40 |
Пределы допускаемой относительной погрешности при установке напряжения
|
смещения, В - в диапазоне от 0 до 0,1 В включительно - в диапазоне свыше 1 до 40 В включительно |
±0,03 В ±3% |
Время одного измерения, без времени выбора предела измерений, на частоте 50 кГц не более:
|
- при скорости измерений «БЫСТРО» - при скорости измерений «НОРМА» Напряжение питания (при номинальной частоте 50 Гц), В Потребляемая мощность, В А, не более |
0,1 с 1 с 230 ± 23 20 |
Таблица 7
|
Устройство присоединительное |
Сопротивление центрального проводника, Ом, не более |
Сопротивлени е экранного проводника, Ом, не более |
Емкость центрального проводника, пФ, не более |
Проводимость центрального проводника на корпус, нСм, не более |
|
УП-2 УШЯИ.685631.126 |
0,8 |
0,15 |
300 |
100 |
|
УП-5 УШЯИ.685631.184 |
0,2 |
— |
30 |
100 |
|
УП-9 УШЯИ.687229.008 |
0,2 |
— |
100 |
300 |
Знак утверждения типа
Знак Утверждения типа наносится на шильдик, расположенный на задней панели измерителя, методом офсетной печати и на эксплуатационную документацию типографским методом.
Комплектность
Комплект поставки анализаторов иммитанса широкополосных Е7-в таблице 8.
Таблица 8
|
Наименование |
Количество |
|
Анализатор иммитанса широкополосный Е7-29 |
I |
|
Устройство присоединительное УП-2 |
I |
|
Устройство присоединительное УП-5 |
I |
|
Устройство присоединительное УП-9* |
I |
|
Руководство по эксплуатации |
I |
|
Методика поверки |
I |
|
Упаковка |
I |
|
* Поставляется по отдельному заказу | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100039847.148-2017 «Анализатор иммитанса широкополосный. Технические условия».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МРБ МП 2664-2017 «Анализатор иммитанса широкополосный Е7-29. Методика поверки».
Заключение
Анализаторы иммитанса широкополосные Е7-29 соответствуют требованиям ТУ РБ 100039847.148-2017, ГОСТ 22261-94, ТР ТС 004/2011, ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР004 003 20946 от 14.03.2017).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. +375 17 334-98-13.
Аттестат аккредитации № BY/ 112 02.1.0.0025.
