Газоопределители химические серии ГХ-М
| Номер в ГРСИ РФ: | РБ 03 09 6141 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ПАО "ДЗГА", г. Донецк, Украина |
|
Описание типа РБ 03 09 6141 16 [2017-04-03]
rb-03-09-6141-16_2017-04-03.pdf
|
Скачать |
Газоопределители химические ГХ-М (в дальнейшем - газоопределители) предназначены для экспресс - определения содержания газовых компонентов в рудничном воздухе непосредственно в горных выработках шахт, а также для контроля за составом газовой среды рудничного воздуха, при ведении горных и горноспасательных работ, воздухе рабочей зоны с целью обеспечения безопасных условий труда.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6141 16 |
| Наименование | Газоопределители химические серии ГХ-М |
| Год регистрации | 2016 |
| Номер сертификата | 10733 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2021-11-29 |
| Получатель сертификата | ПАО "ДЗГА", г. Донецк, Украина (UA) |
Производитель / Заявитель
ПАО "ДЗГА"
Адрес: 83048, г. Донецк, ул. Левицкого, 31
Контакты: Факс (062) 381-83-57; e-mail: resp@dzga.com
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес.* |
| Методика поверки | Поверка проводится по МРБ МП. 2644-2017. * - аспираторы АМ-5, входящие в состав газоопределителей химических серии ГХ-М, подлежат первичной и периодической поверке. Трубки индикаторные подлежат первичной поверке при выпуске из производства (периодической поверке не подлежат в соответствии с СТБ ГОСТ Р 51712-2001 "Трубки индикаторные. Общие технические условия"). |
| Признание поверки | Учитывая невозможность проведения поверки каждой трубки индикаторной признаются результаты выборочной первичной поверки при выпуске из производства, проводимой ГП "Донецкстандартметрология" (аттестат аккредитации - № ПК 010-2014, шифр поверительного клейма - ПЮ)(НТК №11-16). |
Поверители
Скачать
|
Описание типа РБ 03 09 6141 16 [2017-04-03]
rb-03-09-6141-16_2017-04-03.pdf
|
Скачать |
Описание типа
Назначение
Газоопределители химические ГХ-М (в дальнейшем - газоопределители) предназначены для экспресс - определения содержания газовых компонентов в рудничном воздухе непосредственно в горных выработках шахт, а также для контроля за составом газовой среды рудничного воздуха, при ведении горных и горноспасательных работ, воздухе рабочей зоны с целью обеспечения безопасных условий труда.
Область применения: Газоопределители применяются для контроля за составом газовой среды в горной промышленности, металлургической промышленности, химической промышленности и др.
Описание
Газоопределитель состоит из аспиратора сильфонного АМ-5 и индикаторной трубки.
Принцип действия газоопределителей основан на линейно-колористическом методе измерений и состоит в измерении длины слоя индикаторной массы в трубке, изменившего окраску в результате взаимодействия с определяемым веществом.
Индикаторная трубка является измерительной частью газоопределителя и пред-ставляет собой запаянную с двух концов стеклянную трубку, заполненную индикаторной массой.
Аспиратор предназначен для просасывания фиксированного объема пробы исследуемой газовой среды через индикаторную трубку и представляет собой сильфонный насос ручного действия.
Длина окрашенного слоя в трубке зависит от количества определяемого веще-ства в исследуемой газовой среде.
Конструктивно-унифицированный ряд включает следующие газоопределители:
ГХ-М СО - для определения объемной доли оксида углерода;
ГХ-М С02 - для определения объемной доли диоксида углерода;
ГХ-М S02 - для определения объемной доли диоксида серы;
ГХ-М H2S - для определения объемной доли сероводорода;
ГХ-М NO+NO2 - для определения объемной доли оксидов азота;
ГХ-М О2 - для определения объемной доли кислорода;
ГХ-М СН2О - для определения объемной доли формальдегида
Дополнительно в состав газоопределителей для определения объемной доли оксида углерода входит трубка защитная ТП, предназначенная для улавливания углеводородов из газовой пробы.
Внешний вид газоопределителей приведен на рисунках 1-2.

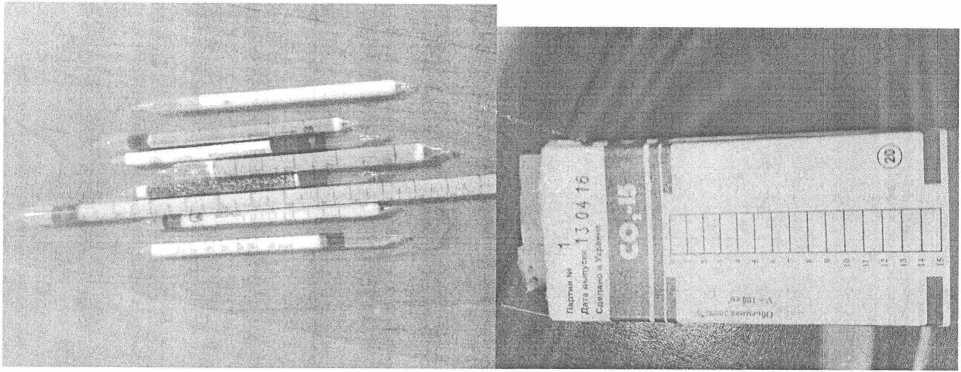

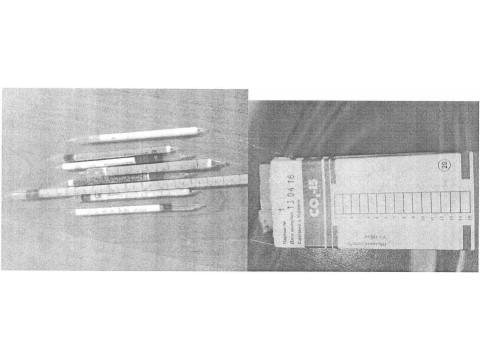

Рисунок 1. Трубки индикаторные
Рисунок 2. Внешний вид аспиратора сильфонного
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значения характеристик |
|
1 |
2 |
|
Диапазон измерений объемной доли, %: -ГХ-М СО-0,25 - ГХ-М СО - 5 - ГХ-М СО2-2 - ГХ-М СО2 - 15 - ГХ-М СО2-50 - ГХ-М SO2-0,007 - ГХ-М H2S- 0,0066 - ГХ-М NO+NO2-0,005 - ГХ-М О2- 21 - ГХ-М СН2О - 0,004 |
от 0,0005 до 0,025; от 0,005 до 0,25 от 0,25 до 5,0 от 0,25 до 2,0 от 1,0 до 15,0 от 5 до 50 от 0,0002 до 0,007 от 0,00033 до 0,0066 от 0,0001 до 0,005 от 1 до 21 от 0,00002 до 0,0002; от 0,00004 до 0,004 |
|
Пределы допускаемой основной относительной погрешности газоопределителя, %: - ГХ-М СО - 0,25 - ГХ-М СО2 - 2 - ГХ-М СО2- 15, ГХ-М СО2- 50 - ГХ-М SO2-0,007 -ГХ-М H2S-0,0066 - ГХ-М NO+NO2-0,005 - ГХ-М О2-21 - ГХ-М СН2О - 0,004___________________________________________________ Пределы допускаемой основной абсолютной погрешности газоопределителя, объемная доля, %: - ГХ-М СО - 5 в диапазоне от 0,25 до 2; - ГХ-М СО - 5 в диапазоне от 2 до 5 |
±25 ±25 ±20 ±25 ±25 ±25 ±10 ____________________________±25 ±0,25 ±0,75 |
|
Пределы допускаемой дополнительной относительной погрешности газоопределителей при отклонении температуры окружающей среды на каждые 10 °C, %: -ГХ-М СО-0,25 -ГХ-М СО-5 - ГХ-М СО2 - 2 -ГХ-М СО2-15, ГХ-М СО2-50 -ГХ-М SO2-0,007 -ГХ-М H2S-0,0066 -ГХ-М NO+NO2-0,005 - ГХ-М О2- 21 -ГХ-М СН2О-0,004 |
±12,5 ±7,5 ±12,5 ±10 ±12,5 ±12,5 ±12,5 ±5 ±12,5 |
продолжение таблицы 1
|
1 |
2 |
|
Объем исследуемой газовой пробы, см3: | |
|
- ГХ-М СО - 0,25 |
1000150; 10015 |
|
- ГХ-М СО - 5 |
10015 |
|
-ГХ-М СО2-2 |
200110 |
|
-ГХ-М СО2-15, ГХ-М СО2-50 |
10015 |
|
-ГХ-М SO2-0,007 |
1000150 |
|
-ГХ-М H2S- 0,0066 |
1000150 |
|
-ГХ-М NO+NO2-0,005 |
1000150 |
|
-ГХ-М О2-21 |
10015 |
|
- ГХ-М СН2О - 0,004 |
20001100; 1000150 |
|
Объем всасываемого воздуха за один рабочий з |
10015 |
|
ход аспиратора, см | |
|
Средний срок службы аспиратора, лет, не менее |
3 |
|
Средняя наработка аспиратора на отказ, ходов, |
2600 |
|
не менее | |
|
Средний срок сохраняемости трубок индикатор- | |
|
ных, лет, не менее: | |
|
-CO-0,25; CO-5; H2S-0,0066; |
3 |
|
-СО2-2; СО2-15; СО2-50; О2-21; |
2 |
|
-ТП; СН2О-0,004; |
2 |
|
- S0?- 0,007; NO+NO2- 0,005 |
1 |
|
Время просасывания (100±5) см3 газовой пробы | |
|
через трубку, с, не более: | |
|
-ГХ-М СО-0,25 |
15 |
|
-ГХ-М СО-5 |
35 |
|
- ГХ-М С02 - 2, ГХ-М С02 - 15, ГХ-М С02 - 50 |
60 |
|
-ГХ-М SO2-0,007 |
20 |
|
-ГХ-М H2S- 0,0066 |
15 |
|
-ГХ-М NO+NO2-0,005 |
25 |
|
-ГХ-М О2 - 21 |
60 |
|
-ГХ-М СН2О-0,004 |
от 3 до 6 |
|
Диапазон температур окружающего воздуха, при | |
|
эксплуатации (в зависимости от типа трубки) °C |
от минус 10 до плюс 50 |
|
Масса футляра с трубками, кг, не более |
0,18 |
|
0,25 (ГХ-М-О2 -21) |
Знак Утверждения типа
Знак Утверждения типа наносится на руководство по эксплуатации газоопределите-ля, аспиратора и на футляр трубок индикаторных типографским способом или любым методом, обеспечивающим сохранность маркировки в течение всего срока службы.
Комплектность
Комплектность представлена в таблице 2.
Таблица 2. __ __
Наименование
Газоопределитель ГХ-М в составе:
-аспиратор АМ-5;
-трубки индикаторные
Трубка защитная ТП для газоопределите лей ГХ-М СО-0,25 и ГХ-М СО-5
Руководство по эксплуатации газоопреде лителя ГХ-М.ООО РЭ
Паспорт на аспиратора АМ-5.00.000 ПС
Руководство по эксплуатации аспиратора
АМ-5.00.000 РЭ
Комплект ЗИП к аспиратору в соответствии с паспортом АМ-5.00.000 ПС
Методика поверки МРБ МП. 2644-2017
Примечания
1 Паспорт, руководство по эксплуатации дому аспиратору.
Количество
Номенклатура трубок, количество трубок и аспираторов по согласованию с заказчиком
по согласованию с заказчиком
1 экз.
1 экз.
1 экз.
1 уп.
1 экз. по согласованию с заказчиком
аспиратора должно прилагаться к каж-
2 Руководство по эксплуатации газоопределителя должно прилагаться к каждой поставляемой партии трубок. При поставке больших партий руководство по эксплуатации должно прилагаться из расчета 1 экз. на 1500 шт. трубок.
Технические документы
ТУ 12.43.01.166-86 «Газоопределители химические ГХ-М». Технические условия.
СТБ ГОСТ Р 51712-2001 «Трубки индикаторные. Общие технические условия».
МРБ МП. 2644-2017. «Газоопределители химические ГХ-М». Методика поверки.
Заключение
Газоопределители химические ГХ-М соответствуют техническим условиям ТУ 12.43.01.166-86.
Межповерочный интервал - не более 6 месяцев для аспираторов. Трубки индикаторные подлежат первичной поверке при выпуске из производства, периодической поверке не подлежат.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
