Влагомеры зерна в потоке микроволновые А315
| Номер в ГРСИ РФ: | РБ 03 09 4722 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Влагомеры |
| Производитель / заявитель: | ООО "АКВАР-СИСТЕМ", г. Минск |
Влагомеры зерна в потоке микроволновые А315 (далее - влагомеры) предназначены для непрерывного автоматического измерения влажности зерновых, зернобобовых и масличных культур (далее - зерна) в потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4722 16 |
| Наименование | Влагомеры зерна в потоке микроволновые А315 |
| Год регистрации | 2016 |
| Номер сертификата | 10738 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2021-11-29 |
| Получатель сертификата | ООО "АКВАР-СИСТЕМ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "АКВАР-СИСТЕМ"
Адрес: ул. Фабрициуса, д. 2, корп. 25, ком. 215/1, 220007, г. Минск
Контакты: (8-10375)-(17) 2222-096 / (8-10375)-(17) 2124-717 / aquar@niks.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2179-2011 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 4722 16 [2017-03-06]
rb-03-09-4722-16_2017-03-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4722 16 [2012-01-17]
rb-03-09-4722-16_2012-01-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4722 16 [2013-11-12]
rb-03-09-4722-16_2013-11-12.pdf
|
Скачать |
Описание типа
Назначение
Влагомеры зерна в потоке микроволновые А315 (далее - влагомеры) предназначены для непрерывного автоматического измерения влажности зерновых, зернобобовых и масличных культур (далее - зерна) в потоке.
Область применения - сельское хозяйство, агропромышленный комплекс.
Описание
Влагомер является микроволновым резонаторным многопараметрическим устройством, принцип действия которого основан на различии комплексной диэлектрической проницаемости в микроволновом диапазоне частот для зерна и воды.
Влагомер имеет блочно-функциональную структуру и состоит из трех функциональных блоков:
- блока измерительного, обеспечивающего формирование цифровых сигналов, соответствующих измеряемой влажности зерна;
- блока индикации, обеспечивающего отображение результатов измерений влажности зерна;
- блока питания.
В качестве блока индикации влагомера может быть использована сенсорная панель МТ8070, устанавливаемая в одном корпусе с блоком питания, или ПЭВМ.
Влагомеры могут быть изготовлены в двух исполнениях:
- влагомер А315, состоящий из блока измерительного, блока питания и блока индикации на базе ПЭВМ;
- влагомер А315i, состоящий из блока измерительного и блока индикации на базе сенсорной панели МТ8070.
В качестве чувствительного элемента в блоке измерительном влагомера используется кольцевой резонатор, имеющий проточную полость в виде диэлектрической трубки из фторопласта для пропускания зерна, частично отведенного от общего потока. Установленные в резонаторе два датчика температуры служат для измерения температуры резонатора и измерения температуры зерна в потоке, что^эбееп^чивает автоматическую коррекцию показаний влажности в зависимости от тешерйт^р^чзер-
При отсутствии зерна в проточной полости резонатор имеет собственную частоту и амплитуду резонанса. После заполнения проточной полости зерном частота и амплитуда резонанса уменьшается, при этом чем больше влажность зерна, тем больше уменьшение амплитуды и частоты резонанса. Одновременное измерение частоты и амплитуды резонанса позволяет обеспечить независимость показаний влажности зерна в потоке от плотности потока. Микропроцессор блока измерительного вычисляет влажность в зависимости от частоты и амплитуды резонанса по определенному алгоритму.
Блок индикации влагомера в реальном времени отображает текущую информацию о наименовании зерновой культуры, температуре и влажности в потоке.
Интерфейс связи блока измерительного влагомера обеспечивает (при работе в составе автоматизированной системы управления) выдачу сигнала по протоколу RS-232 (RS-485).
Влагомер А315i имеет унифицированный токовый выход 4-20 мА, пропорциональный влажности зерновой культуры.
Схема с указанием места нанесения знака поверки (клейма-наклейки) на влагомер приведена в Приложении А.

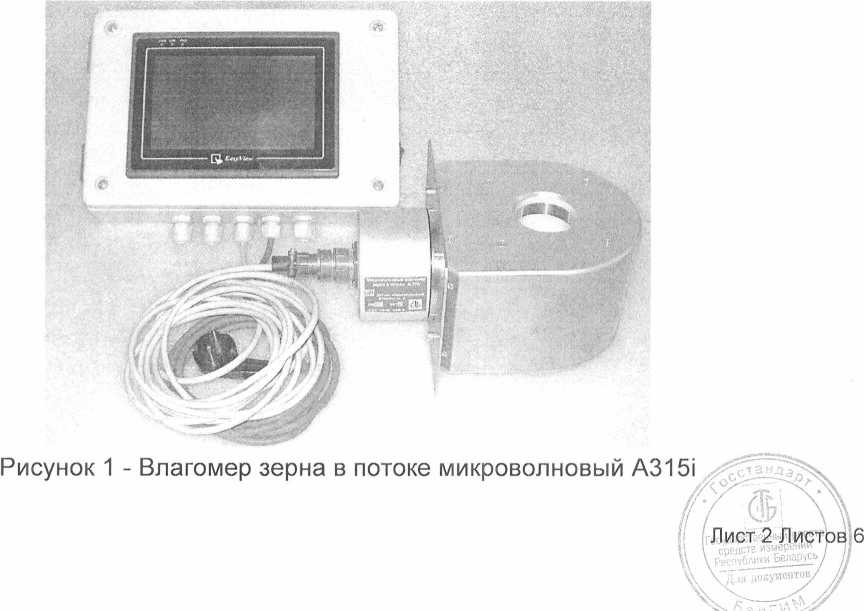

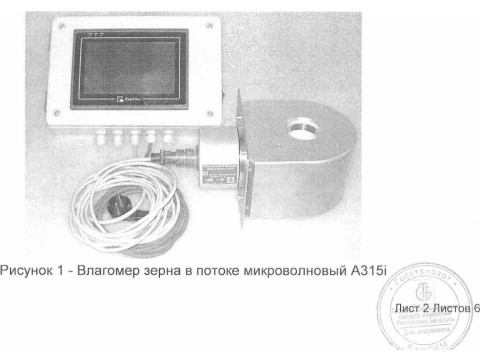

Внешний вид влагомеров приведен на рисунках 1, 2.
Влияние встроенного программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик влагомера. Идентификационные данные ПО приведены в таблице 1. Защита метрологически значимой части ПО от преднамеренных и непреднамеренных изменений, а также от несанкционированных настроек, обеспечивается необходимостью ввода кода доступа.
__Таблица 1 - Идентификационные данные ПО_______________
|
Наименование ПО |
Идентификация ПО |
|
Встроенное ПО блока индикации на базе сенсорной панели МТ8070 |
DrymeterGrainPC |
|
Встроенное ПО блока измерительного |
А315-50 ОРИ Cal |
|
Примечание: Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | |

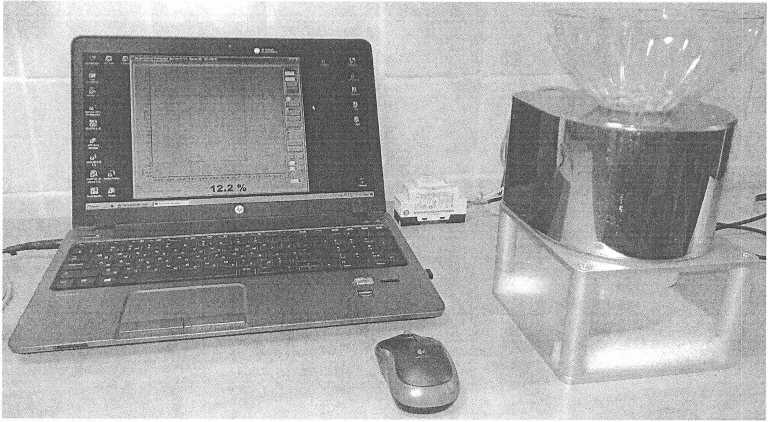

Рисунок 2 - Влагомер зерна в потоке микроволновый А315
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
1 Измеряемые культуры |
пшеница, ячмень, тритикале, рожь, овес, кукуруза, просо, гречиха, люпин, рапс, подсолнечник |
|
2 Диапазон показаний влажности зерна, %: -для влагомера с проточной полостью блока измерительного 0 50 мм - для влагомера с проточной полостью блока измерительного 0 60 мм |
от 5 до 25 от 5 до 40 |
|
3 Диапазон измерений влажности зерна, % |
от 5 до 18 |
|
4 Пределы допускаемой абсолютной погрешности влагомера при измерении влажности зерна, % |
±0,5 |
|
5 Пределы допускаемой приведенной погрешности аналогового выходного сигнала постоянного тока влагомера, % |
±0,5 |
|
6 Степень защиты оболочки по ГОСТ 14254-96: - блока измерительного с проточной полостью 0 50 мм - блока измерительного с проточной полостью 0 60 мм - блока индикации на базе сенсорной панели МТ8070 |
IP 54 IP 65 IP 65 |
|
7 Диапазон напряжения питания от сети переменного тока (при комплектации блоком индикации на базе сенсорной панели управления МТ8070), В |
от 207 до 253 |
|
8 Диапазон частот напряжения питания сети переменного тока (при комплектации блоком индикации на базе сенсорной панели управления МТ8070), Гц |
от 49 до 51 ------------------------------------------------------,-------------- |
7 И
Лист 3 Листов 6 i \ Ресяуоляки Беларусь / г \ Для документов/ /t
Продолжение таблицы 2
|
1 |
2 |
|
9 Номинальное напряжение питания от источника постоянного тока (при комплектации без блока индикации на базе сенсорной панели управления МТ8070), В |
24 |
|
10 Потребляемая мощность (при комплектации блоком индикации на базе сенсорной панели управления МТ8070), В А, не более |
25 |
|
11 Потребляемый ток (при комплектации без блока индикации на базе сенсорной панели управления МТ8070), А, не более |
0,2 |
|
12 Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность воздуха, % |
от 5 до плюс 45 до 75 при плюс 30 °C |
|
13 Условия транспортирования: - диапазон температур окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 5 до плюс 55 до 95 при температуре 35 °C |
|
14 Номинальный диаметр проточной полости, мм |
50 (60*) |
|
15 Габаритные размеры: - блока измерительного, мм, не более - блока индикации (на базе сенсорной панели управления МТ8070), мм, не более |
245 х 185 х 140 310 х 230 х 120 |
|
16 Масса, кг, не более |
9,5 |
|
* - по требованию заказчика | |
Знак утверждения типа
Знак утверждения типа наносится на табличку, закрепленную на корпусе способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на титульный лист формуляра.
Комплектность
Комплект поставки влагомеров приведен в таблице 3.
Таблица 3
|
Наименование |
Кол-во, шт. |
Примечание |
|
Влагомер зерна в потоке микроволновый А-315 в составе: |
- | |
|
- блок измерительный |
1 |
- |
|
- блок индикации (на базе сенсорной панели управления МТ8070) |
1 |
Поставляется по отдельному заказу |
|
- блок питания (при заказе без сенсорной панели управления МТ8070) |
1 |
Поставляется по отдельному заказу |
|
Формуляр |
1 |
- |
|
Методика поверки МРБ МП.2179-2011 |
1 |
Поставляется по отдельному заказу |
|
Индивидуальная упаковка |
1 |
- |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 101235030.017-2011 "Влагомер зерна в потоке микроволновый А-315. Технические условия".
МРБ МП.2179-2011 "Влагомеры зерна в потоке микроволновые А-315. Методика поверки".
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Влагомеры зерна в потоке микроволновые А-315 соответствуют требованиям ТУ BY 101235030.017-2011, ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ТС BY/112 11.01. ТР004 003 17614, декларация действительна до 20.06.2021).
Межповерочный интервал - не более 12 месяцев, для влагомеров, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
