Влагомеры весовые MS-70, MX-50, MF-50, ML-50

Назначение

Влагомеры весовые MS-70, МХ-50, MF-50, ML-50 (далее - влагомеры) предназначены для измерения массовой доли воды (влажности) в твердых, монолитных, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.

Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации и метрологические лаборатории.

Описание

Принцип действия влагомеров основан на термогравиметрическом анализе, при котором происходит измерение исходной массы образца, его высушивание, а затем взвешивание остатка и вычисление относительного изменения массы.

Конструктивно влагомеры выполнены в едином корпусе и включают в себя следующие части: взвешивающее устройство, источник нагревания (галогенная лампа), расположенный в крышке, закрывающей чашу для размещения исследуемого образца, электронное устройство обработки измеренной информации, дисплей, клавиатура оператора. На корпусе влагомера установлен пу зы р ь ко в ы й и н д и кат’ор у ровня.

Влагомеры снабжены следующими устройствами и функциями:

- самодиагностика;

- изменение дискретности индикации массы взвешиваемого образца;

- изменение дискретности индикации влажности взвешиваемого обра^^^^^^ч*

- отображение различных характеристик взвешиваемого образца^щ/iip^^ecce измерения (влажность, масса, скорость изменения массовой доли 1И1агц(и(г1^^ХЙсге

\ Республики Балабуги /

\\ W дакумежш/

- таймер;

- юстировка весоизмерительного устройства с помощью внешней гири;

- установка различных режимов сушки образца;

- задание и вызов программ сушки (до 20 значений для влагомеров MS-70 и МХ-50, до 10 значений для MF-50, до 5 значений для ML,-50);

- энергонезависимое электронное устройство для хранения результатов измерений (до 100 значений для влагомеров MS-70 и МХ-50. до 50 значений для MF-50, до 30 значений для ML-50)*;

- функция установки влагомера на нуль по команде оператора в режиме измерения массы образца;

- функция установки различных температур сушки;

- функция вывода результатов измерений для составления отчетов в формате GLP, GMP, ISO*.

* Примечание - просмотр и вывод на печать возможен только с использованием ПК или печатного устройства A&D.

Влагомеры оснащены интерфейсом RS-232 для связи с периферийными устройствами (персональный компьютер, принтер и т.п.).

Программное обеспечение влагомеров является встроенным, используется в стационарной аппаратной части. Изменение метрологически значимой части программного обеспечения влагомеров через ин терфейс пользователя невозможно.

Идентификационным признаком программного обеспечения служит помер версии, который отображается на дисплее при включении. Идентификационные данные программного обеспечения (ПО) влагомеров - номер версии ПО Р - 1.00 н выше.

Питание влагомеров осуществляется от сети питания 220 В.

Влагомеры выпускаются в следующих модификациях: MS-70, МХ-50, MF-50, ML-50.

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

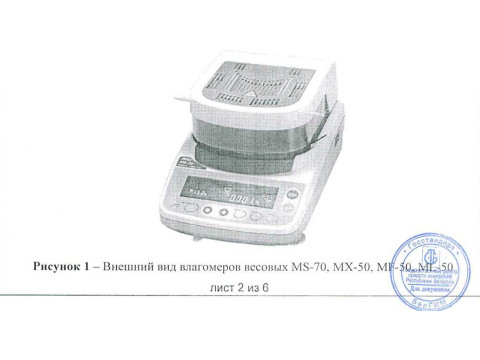

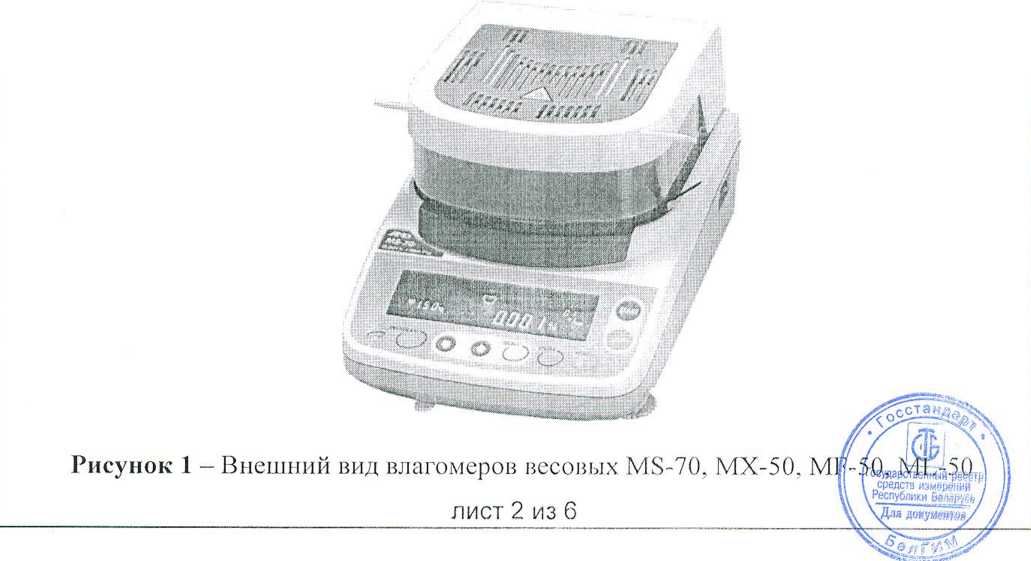

Внешний вид влагомеров приведен на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические и метрологические характеристики представлены в таблице 1.

Таблица 1

Знак утверждения типа наносится типографским способом на титульный ли ст э кс пл у ата ци о 11 и о й ; (о ку м ентаци и.

Комплектность

Примечания:

1) Для модификации ML-50 - 10 шт.

2) Для модификации ML-50 поставляется по отдельному заказу.

3) Для модификации ML-50 - I шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

Техническая документация фирмы «A&D Company, Limited» (Япония);

МРБ МП./   - 2018 «Влагомеры весовые MS-70, МХ-50, MF-50,

ML-50. Методика поверки».

Технические регламенты Таможенного Союза:

'ГР 'ГС 004/2011 «О безопасности низковольтного оборудования»;

'ГР ТС 020/2011 «Электромагнитная совместимость технических средств».

Заключение

Влагомеры весовые MS-70, МХ-50, MF-50,  ML-50 соответствуют

требованиям технической документации фирмы «A&D Company, Limited» (Япония) и требованиям технических регламентов Таможенного союза ТР ТС 004/201 1, ГР ТС 020/2011.

Межповерочный интервал не более 12 месяцев (для влагомеров, предназначенных для применения лиоо применяемых в сфере законодамец,нои метрологии).                                                            [(( А. \

II (Государственный реестр] II 1 средств измерений / U \ Республики Беларусь / /

Л И СТ 4 И 3 6                   VXй w™/h
